INSTALLATION MANUAL
FRONT AND REAR MOUNTING BRACKET KIT
KIMPEX N
o
375917
FOR COMMANDER XTR TRACK SYSTEM AND ARTIC CAT 500 to 1000 VEHICLE
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain (New York) / 12919
Lithographié au Canada / Litho’d in Canada
•
2810511
•
A-2810511-EN
2
FRONT A-ARM BRACKETS
REAR SUSPENSION BRACKETS
Réf. Description
N
o
d’article
Qté Réf. Description
N
o
d’article
Qté
1
Front clamping plate
2810436-1-2000
1
1
Sous-table arrière gauche soudée 2810436-4-1000
1
2
Front-left A-arm bracket
2810511-2-1000
1
Sous-table arrière droite soudée 2810436-3-1000
1
Front-right A-arm bracket
2810511-1-1000
1
2
Vis M10-1.25 x 140mm Cl. 8.8
S1111-100A1-0D1
1
3
M12-1.75 x 70mm Cl. 8.8
Carriage bolt
S2411-M1270-031
1
3
Boulon en U
M8-1.25 x 27mm Cl. 8.8
S2213-J36H-002
1
4
M12 Nylon nut
S4186-M120P-021
1
4
Écrou à garniture nylon
M8-1.28 Cl. 8.8
S4186-M080M-021
2
5
Rondelle Plate M12
S4612-M1200-0A1
1
5
Écrou à garniture nylon
M10-1.5 Cl. 8.8
S4186-M100N-021
1
6
Écrou de roue chromé M10-1.25
015696
8
6
Rondelle plate M8
S4612-M080-0K1
1
7
Écrou de roue chromé M10-1.25 015696
8

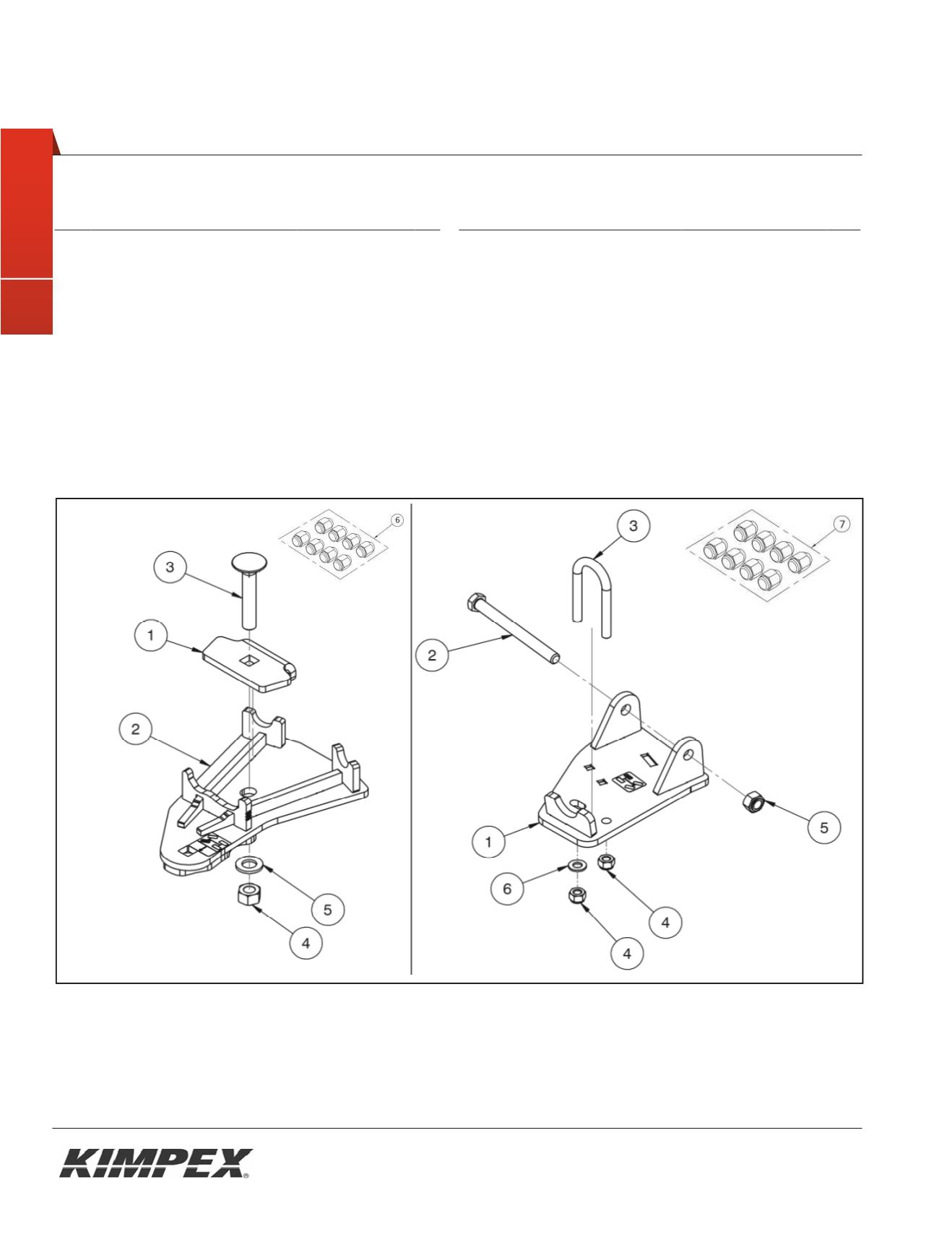

Fig. 1
