KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
HOCS AVANT
Kimpex
#
072915
a Wolverine 1995
INSTRUCTIONS D’ASSEMBLAGE
schéma D
schéma B
r l’installation d’un treuil sur le pare-chocs avant Kimpex, veuillez utiliser les trous de position arrière,
n utiliser les trous avant.
pare-chocs sous le tube inférieur du grillage.
(Voir schéma A)
inférieur du grillage, fixer à l’aide des brides en «U»
1-1/8” diam. X 4-5/8”
, des boulons hex.
2”
et des écrous autobloquants
5/16” nc
.
essous du pare-chocs à l’aide des deux supports , des brides en «U»
1” diam. X 4-1/4”
, des boulons
” nc X 2”
et des écrous autobloquants
5/16” nc
, au bas du cadre original.
(Voir schéma B)
supports
en dessous du pare-chocs
à l’aide des boulons hex.
5/16” nc X 3/4”
et des écrous
uants
5/16” nc
. Serrer le tout.
(Voir schéma C)
s capuchons de plastique aux deux extrémités du tube.
(Voir schéma D)
tion
N° d’article
Quantité
cs avant
81-828-1000
1
81-828-2000
2
ex. 5/16” nc X 3/4” S1711-00506-022 2
ex. 5/16” X 2”
S1711-00516-022 4
Réf. Description
N° d’article
Quantité
Écrou autobloquant 5/16” nc S4186-10500-022 6
Bride en «U» 1” diam. X 4-1/4” Q2116-20002
2
Bride en «U» 1” diam. X 4-5/8” Q2118-20001
2
Capuchon de plastique
S8111-00007-500 2
A-2810366
2810366
ATV
Mounting instructions
FRONT AND REAR A-ARM BRACKET KIT
Kimpex
# 375721
For Commander Wide Track , WTX and Trex 2.0 Track Kits
2007-2009 Yamaha grizzly 700
KIMPEX INC.
/ 5355, ru St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
2810366
A-2810366
FRONT AND REAR A-ARM BRACKET KIT
Kimpex
#
375721
For Commander WIDE TRACK, WTX, and TREX 2.0 Track Kits
MOUNTING INSTRUCTIONS
3
REAR LEFT AND RIGHT A-ARM BRACKETS
Ref. Description
Item No.
Qty
1
Tightening spacer
Q2212-10082
2
2
Rubber bushing
2510039-1-30-6000 6
3
Bushing spacer tube
2510039-3-20-2000 2
4
Rear anti-rotation tube
7810304-40-1000 2
5
Rear A-arm clamping plate
2810202-7000
2
6
Rear righ A-arm brack t
2810237-3000
1
Rear left A-arm bracket
2810237-4000
1
7
3/8” nc X 1-1/4” hex bolt
S1711-00610-052 2
8
3/8” nc X 2-1/2” hex bolt
S1711-00620-052 8
9
3/8” nc X 4” hex bolt
S1711-00632-052 2
10
5/8” nc nut
S4111-11000-022 2
Ref. Description
Item No.
Qty
11
3/8” nc self-locking nut
S4186-10600-022 10
12
5/8” nc self-locking nut
S4186-11000-022 2
13
3/8” dia lock washer
S4511-00600-002 2
14
3/8” dia flat washer
S4612-00600-002 2
15
3/4” I.D. X 2” O.D. X 1/8”
flat washer
S4612-01200-022 2
16
17mm I.D. X 50mm O.D. X 3mm
flat washer
S4612-M1600-01W 4
17
3/8” I.D. X 1-1/4” O.D. X .120”
Fender washer
S4614-00600-082 4

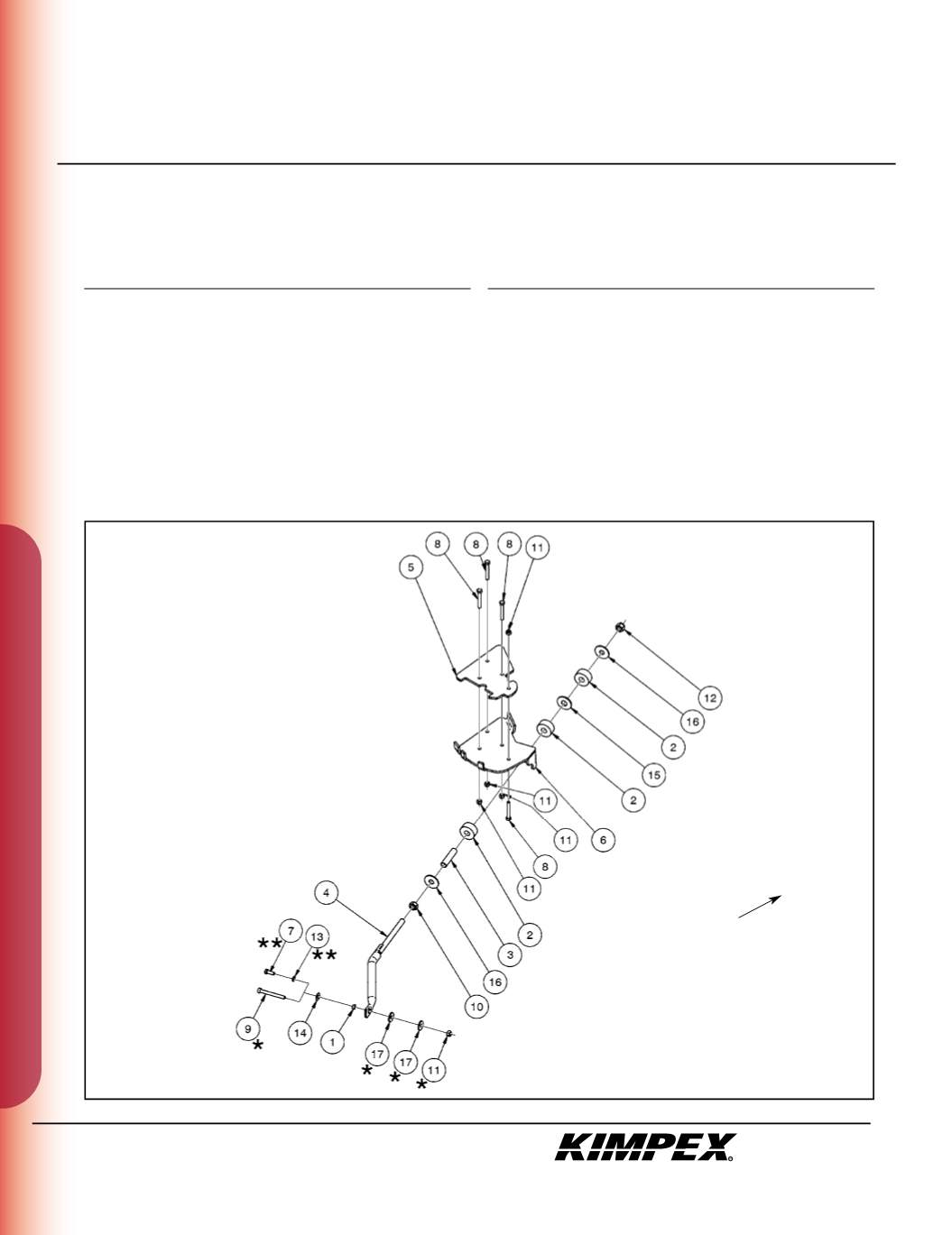

sketch B
RIGHT SIDE VIEW
Front of
the ATV
*
“Commander Wide Track” Models Only.
**
“Commander TREX 2.0” Models Only.
