PARE-CHOCS AVANT
Kimpex
#
072915
Yamaha Wolverine 1995
INSTRUCTIONS D’ASSEMBLAGE
schéma C
schéma D
schéma A
schéma B
Note :
Pour l’installation d’un treuil sur le pare-chocs avant Kimpex, veuillez utiliser les trous de position arrière,
sinon utiliser les trous avant.
1)
Insérer le pare-chocs sous le tube inférieur du grillage.
(Voir schéma A)
2)
Au tube inférieur du grillage, fixer à l’aide des brides en «U»
1-1/8” diam. X 4-5/8”
, des boulons hex.
5/16” nc X 2”
et des écrous autobloquants
5/16” nc
.
3)
Fixer le dessous du pare-chocs à l’aide des deux supports , des brides en «U»
1” diam. X 4-1/4”
, des boulons
hex.
5/16” nc X 2”
et des écrous autobloquants
5/16” nc
, au bas du cadre original.
(Voir schéma B)
4)
Fixer les supports
en dessous du pare-chocs
à l’aide des boulons hex.
5/16” nc X 3/4”
et des écrous
autobloquants
5/16” nc
. Serrer le tout.
(Voir schéma C)
5)
Insérer les capuchons de plastique aux deux extrémités du tube.
(Voir schéma D)
Réf. Description
N° d’article
Quantité
Pare-chocs avant
81-828-1000
1
Support
81-828-2000
2
Boulon hex. 5/16” nc X 3/4” S1711-00506-022 2
Boulon hex. 5/16” X 2”
S1711-00516-022 4
Réf. Description
N° d’article
Quantité
Écrou autobloquant 5/16” nc S4186-10500-022 6
Bride en «U» 1” diam. X 4-1/4” Q2116-20002
2
Bride en «U» 1” diam. X 4-5/8” Q2118-20001
2
Capuchon de plastique
S8111-00007-500 2
A-281036
2810366
ATV
Mounting instructions
FRONT AND REAR A-ARM BRACKET KIT
Kimpex
# 375721
For Commander Wide Track , WTX and Trex 2.0 Track Kits
2007-2009 Yamaha grizzly 700
Front of
the ATV
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
2810366
A-2810366
FRONT AND REAR A-ARM BRACKET KIT
Kimpex
#
375721
For Commander WIDE TRACK, WTX, and TREX 2.0 Track Kits
MOUNTING INSTRUCTIONS
2
FRONT LEFT AND RIGHT A-ARM BRACKETS
Ref. Description
Item No.
Qty
1
Large ball joint spacer
2510039-1-20-2000 2
2
Short ball joint spacer
2510039-1-20-4000 2
3
Tightening spacer
Q2212-10082
2
4
Front right A-arm bracket
2810202-5000
1
Front left A-arm bracket
2810202-6000
1
5
Fro t anti-rotation a sembly
2810304-10A
2
6
Front right A-arm clamping plate 2810237-1000
1
Front left A-arm clamping plate 2810237-2000
1
7
3/8” nc X 2-1/2” hex bolt
S1711-00620-052 6
8
3/8” nc X 3-1/2” hex bolt
S1711-00630-052 2
9
1/4” nc X 2” U-bolt
S2215-C1832-002 2
10
5/16” nc X 2-1/4” U-bolt
S2215-D2436-002 2
11
1/2” nc X 2-1/2” carriage bolt
S2412-0G040-0A2 2
Ref. Description
Item No.
Qty
12
1/2” nf nut
S4111-20800-022 2
13
1/4” nc self-locking nut
S4186-10400-022 4
14
5/16” nc self-locking nut
S4186-10500-022 4
15
3/8” nc self-locking nut
S4186-10600-022 8
16
1/2” nc self-locking nut
S4186-10800-022 2
17
1/4” dia flat washer
S4612-00400-002 2
18
5/16” dia flat washer
S4612-00500-002 2
19
3/8” dia flat washer
S4612-00600-002 2
20
3/8” I.D. X 1-1/4” O.D. X .120”
Fender washer
S4614-00600-082 4
21
1/2” nf ball joint
S9113-C0500-002 2
22
Neoprene flat washer
2810304-2000
2

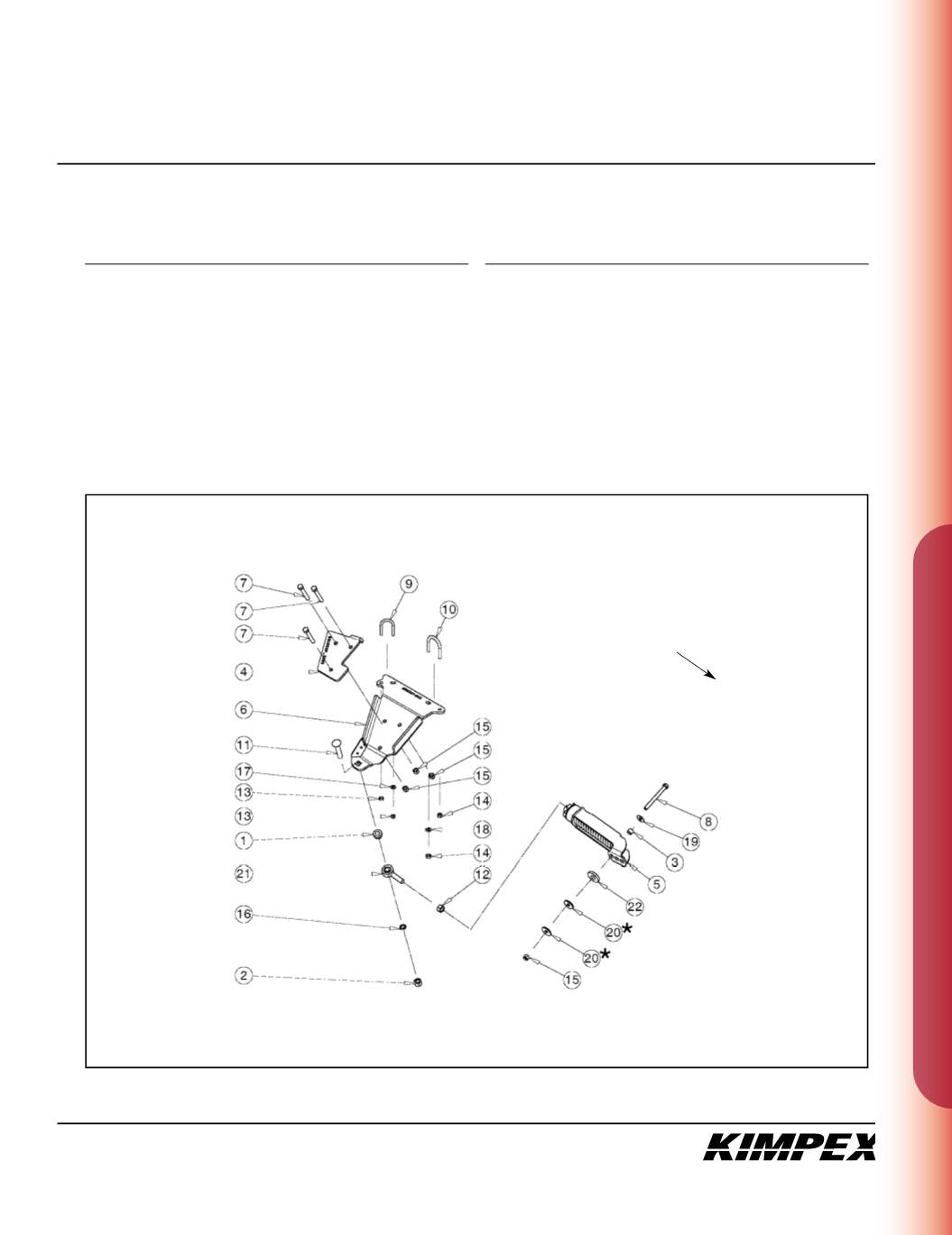

sketch A
RIGHT SIDE VIEW
*
Commander WIDE TRACK and WTX Models Only.
