ENSEMBLE DE SOUS-TABLES AVANT ET ARRIÈRE
Kimpex
#
374440
Pour ensembles de chenilles Commander WIDE TRACK, WTX et TREX UTV
INSTRUCTIONS D’ASSEMBLAGE
2
SOUS-TABLE AVANT GAUCHE ET DROITE
Réf. Description
N° d’article
Qté
13
Boulon de carrosserie
3/8” nc X 2-1/2”
S2412-0E040-0A2
2
14
Boulon de carrosserie 1/2” nc X 3” S2412-0G048-0A2
2
15
Vis mécanique prise Allen
3/8” nc X 2-1/4”
S3161-B0D36-000
4
16
Écrou 1/2” nf
S4111-20800-022
2
17
Écrou autobloquant 5/16” nc
S4186-10500-022
8
18
Écrou autobloquant 3/8” nc
S4186-10600-022
12
19
Écrou autobloquant 1/2” nc
S4186-10800-022
2
20
Rondelle plate 5/16” diam.
S4612-00500-002
8
21
Rondelle plate 3/8” diam.
(plaquée zinc jaune)
S4612-00600-0S1
4
22
Rotule 1/2” nf
S9113-C0500-002
2
23
Rondelle de néoprène
7810304-2000
2
24
Boulon hex. 3/8” nc X 3-3/4”
S1711-00630-052
2
Réf. Description
N° d’article
Qté
1
Espaceur long de rotule
2510039-1-20-2000
2
2
Espaceur court de rotule
2510039-1-20-4000
2
3
Espaceur de serrage
Q2212-10082
2
4
Rondelle d’appui
2510235-10-1000
4
5
Adaptateur pour axe principal
2810153-5000
2
6
Écrou en «T» 3/8” nf
2810153-9000
8
7
Anti-rotation avant assemblé
7810304-10A
2
8
Plaque de sous-table avant gauche 2810247-2-1000
1
Plaque de sous-table avant droite 2810247-1-1000
1
9
Plaque de serrage de sous-table
avant gauche
2810247-2-2000
1
Plaque de serrage de sous-table
avant droite
2810247-1-2000
1
10
Boulon hex. 3/8” nc X 4”
S1711-00632-052
2
11
Boulon en «U» 5/16” nc X 2-3/16” S2215-D2235-002
4
12
Boulon de carrosserie 3/8” nc X 2” S2412-0E032-002
4

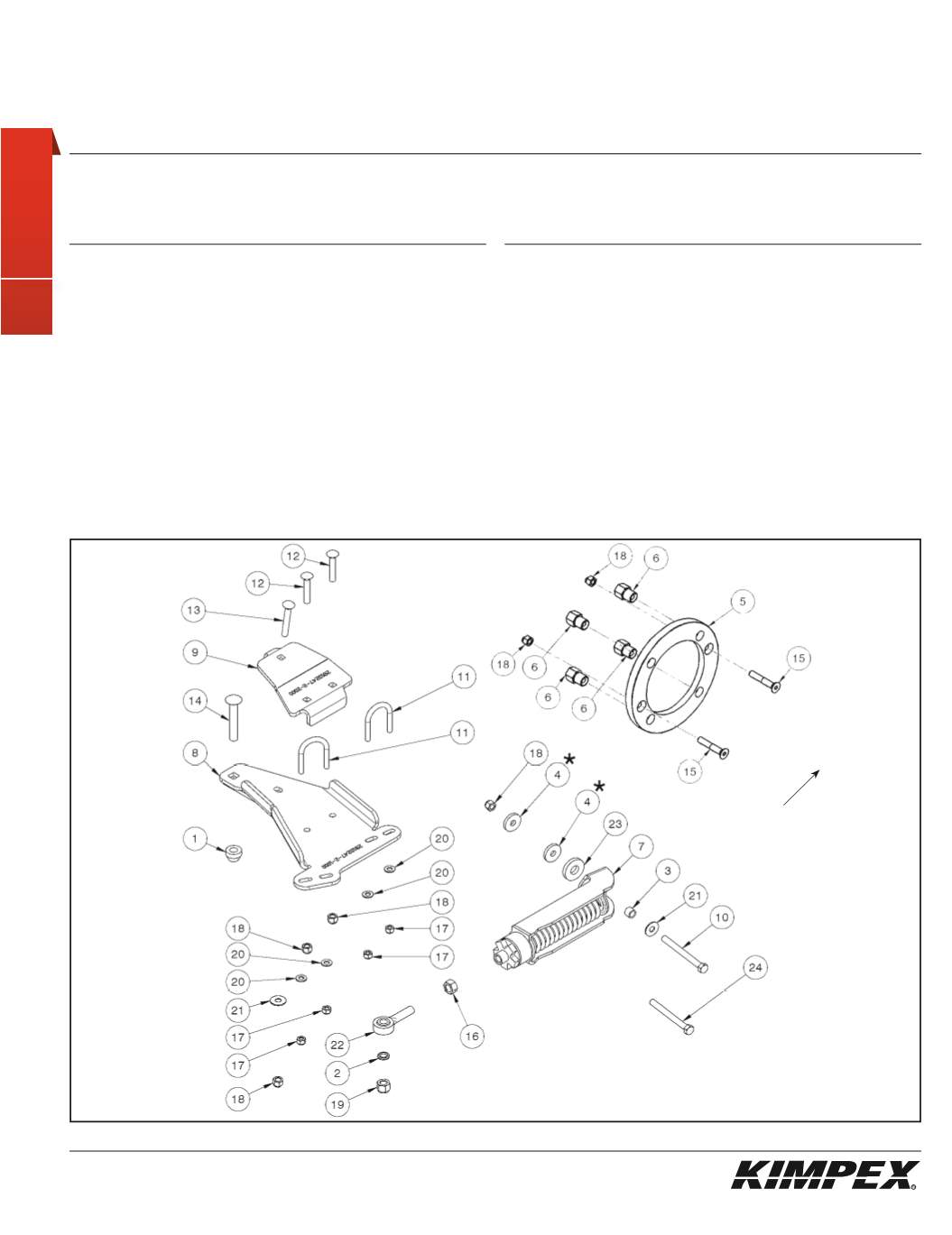

schéma A
VUE CÔTÉ GAUCHE
avant du
véhicule
*
Modèles
Commander Wide Track
et WTX seulement.
