INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073475
Polaris RZR 800

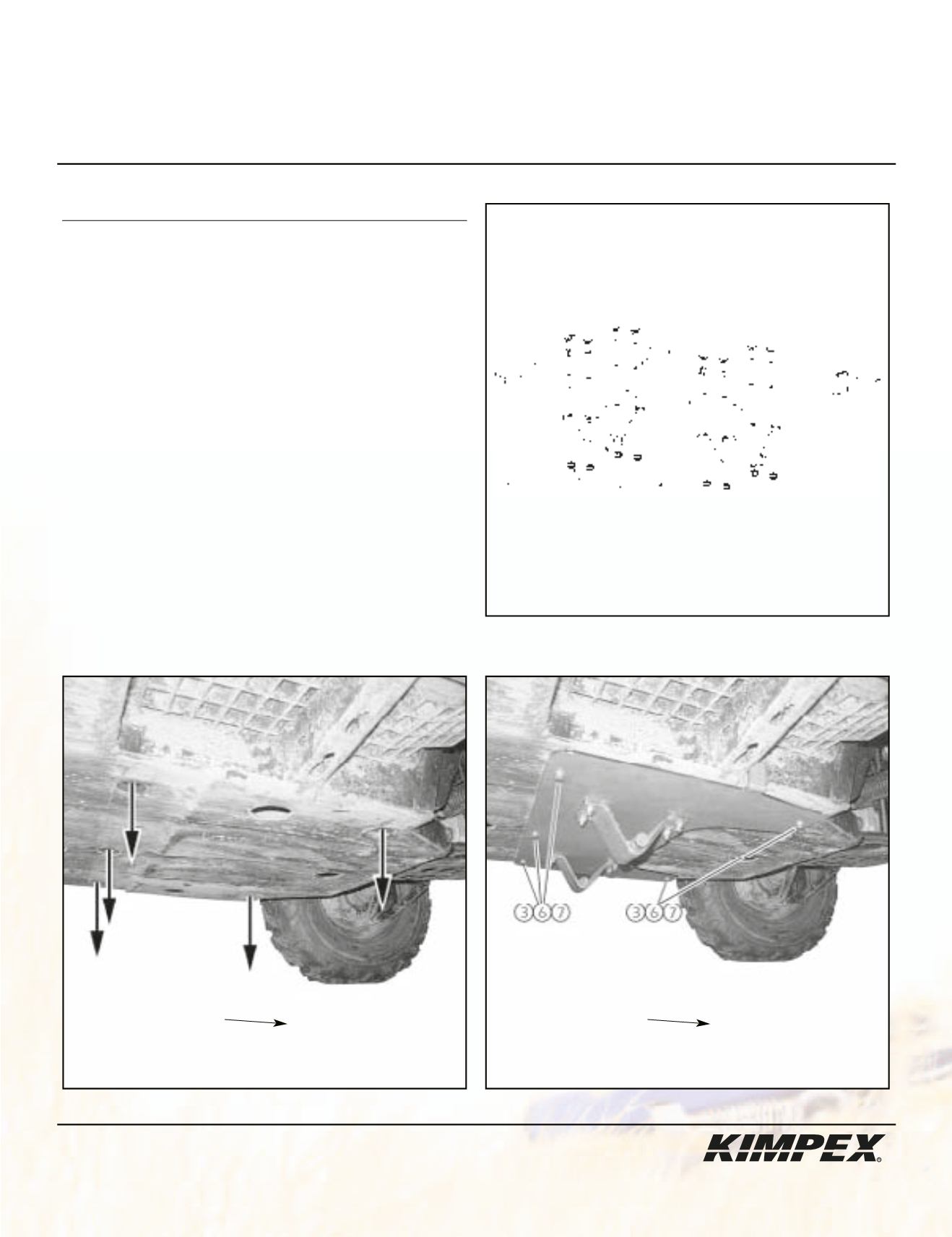

schéma B
schéma C
schéma A
VUE
CÔTÉ DROIT
VUE
CÔTÉ DROIT
avant du
véhicule
avant du
véhicule
Réf. Description
N° d’article Qté
Adaptateur
2810230-1000 1
Crochet
Q2506-1000
2
Boulon hex. 1/4” nc X 1-1/2”
S1711-00412-052 5
Boulon de carrosserie 5/16” nc X 1” S2412-0D016-0A2 8
Écrou autobloquant 5/16” nc
S4186-10500-022 8
Rondelle frein 1/4” diam.
S4511-00400-002 5
Rondelle plate 1/4” diam.
S4612-00400-002 5
1) (Voir schéma A).
Fixer les
(2)
crochets à l’adaptateur
à l’aide des
(8)
boulons de carrosserie
5/16” nc X 1”
et des
(8)
écrous autobloquants
5/16” nc
.
2) (Voir schéma B).
Retirer et jeter les cinq boulons d’origine
retenant la plaque protectrice au châssis tel qu’illustré.
3) (Voir schéma C).
Fixer l’adaptateur assemblé au châssis à
l’aide des
(5)
boulons hex.
1/4” nc X 1-1/2”
, des
(5) 1/4” diam.
rondelles freins et des
(5)
rondelles plates
1/4” diam.
.
