KIMPEX INC.

/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4

KIMPEX USA

/ 100 Walnut Street / Champlain, New York / 12919

Lithographié au Canada / Litho’d in Canada

4/9

781-232

A-781-232 Rév. A

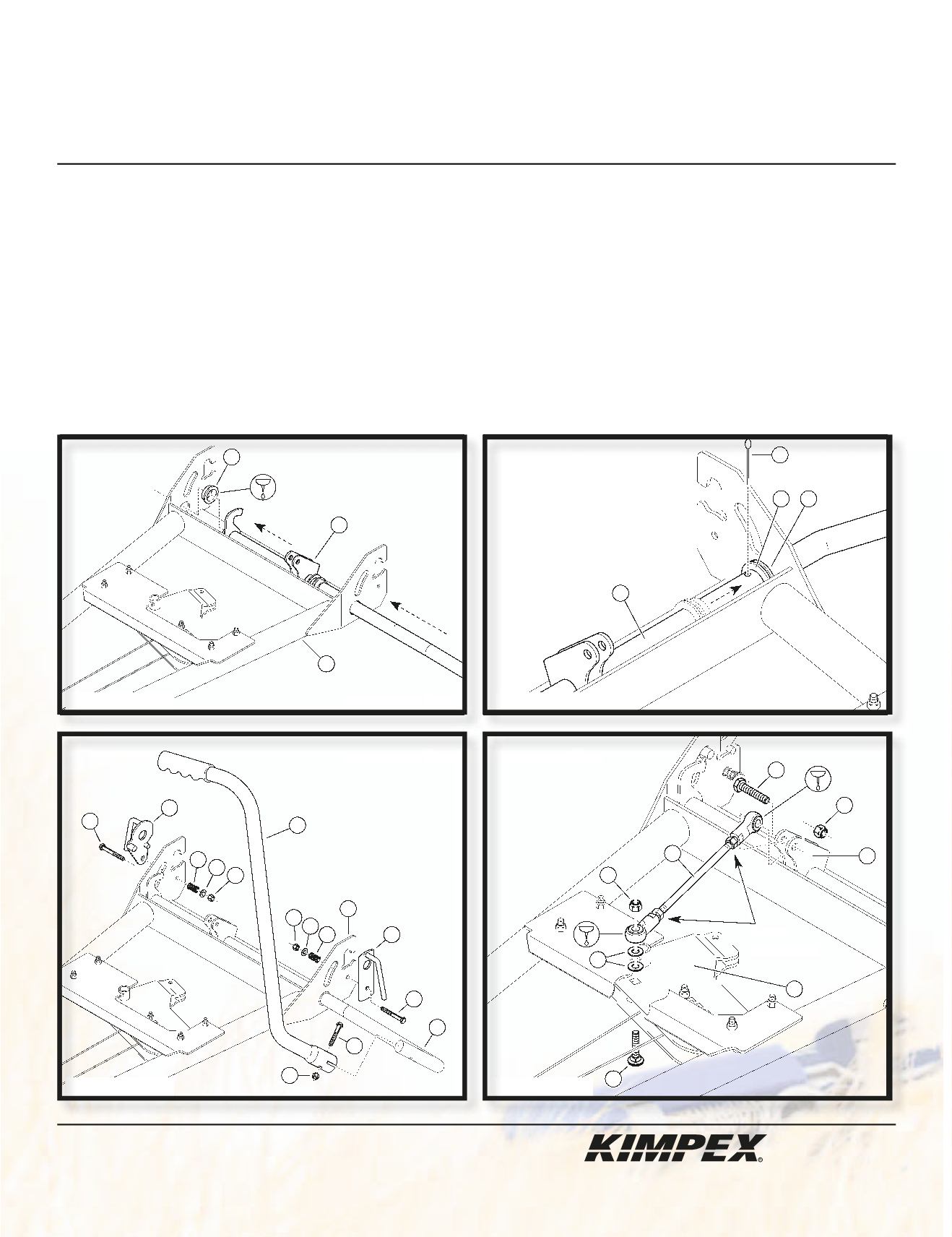

INSTRUCTIONS D'ASSEMBLAGE

CHÂSSIS POUR PELLE À NEIGE

Kimpex

# 373973

Universel

2

11

14

14

28

43

16

26

19

17 18

2

schéma D

2

18

20

schéma C

2

3

9

13

4

5

20

10

10

6

15

13

6

15

13

VUE ARRIÈRE VUE ARRIÈRE

VUE ARRIÈRE

VUE ARRIÈRE GAUCHE

4) (Voir schéma C).

Insérer à l’autre extrémité du pivot de levier arrière (#

2

) un coussinet de nylon (#

18

) et glisser le pivot de levier arrière

dans l’ouverture arrière droite du châssis (#

20

).

5) (Voir schéma D).

Glisser la rondelle espaceur (#

17

) et le coussinet de nylon (#

18

) à l’extrémité gauche et maintenir en place à l’aide

d’une goupille fendue

4.5mm diam. X 35mm

(#

19

).

6) (Voir schéma E).

Fixer le bras de levier (#

3

) au pivot de levier arrière (#

2

) à l’aide d’un boulon hex.

M8-1.25 X 45mm

(#

9

) et d’un écrou

autobloquant

M8-1.25

(#

13

).

7) (Voir schéma E).

Fixer les loquets droit (#

4

) et gauche (#

5

) au châssis (#

20

) à l’aide de

(2)

boulons hex.

M8-1.25 X 50mm

(#

10

), de

(2)

ressorts de

compression

14.33mm diam. X 25.4mm

(#

6

), de

(2)

rondelles plates

8.4mm D.I. X 16mm D.E. X 1.6mm

(#

15

) et de

(2)

écrous autobloquants

M8-1.25

(#

13

).

8) (Voir schéma F).

Retirer l’écrou autobloquant

M10-1.5

(#

14

) du boulon de carrosserie

M10-1.5 X 40mm

(#

43

) situé sur la plaque d’ajustement

(#

26

). Insérer une extrémité de la rotule (#

28

) sur le boulon de carrosserie (#

43

) et fixer à l’aide de l’écrou autobloquant

M10-1.5

(#

14

).

Fixer l’autre extrémité de la rotule (#

28

) au pivot de levier arrière (#

2

) à l’aide d’un boulon hex.

M10-1.5 X 35mm

(#

11

) et d’un écrou

autobloquant

M10-1.5

(#

14

). Desserrer les deux écrous de blocage de la rotule (#

28

).

NOTE :

L’assemblage du ressort de levage (#

32

) n’est possible qu’après l’ajustement du châssis.

schéma E

schéma F

écrous

de blocage
