INSTRUCTIONS D'ASSEMBLAGE
CHÂSSIS POUR PELLE À NEIGE
Kimpex
# 373973
Universel
26
21
41
46
34
12 13

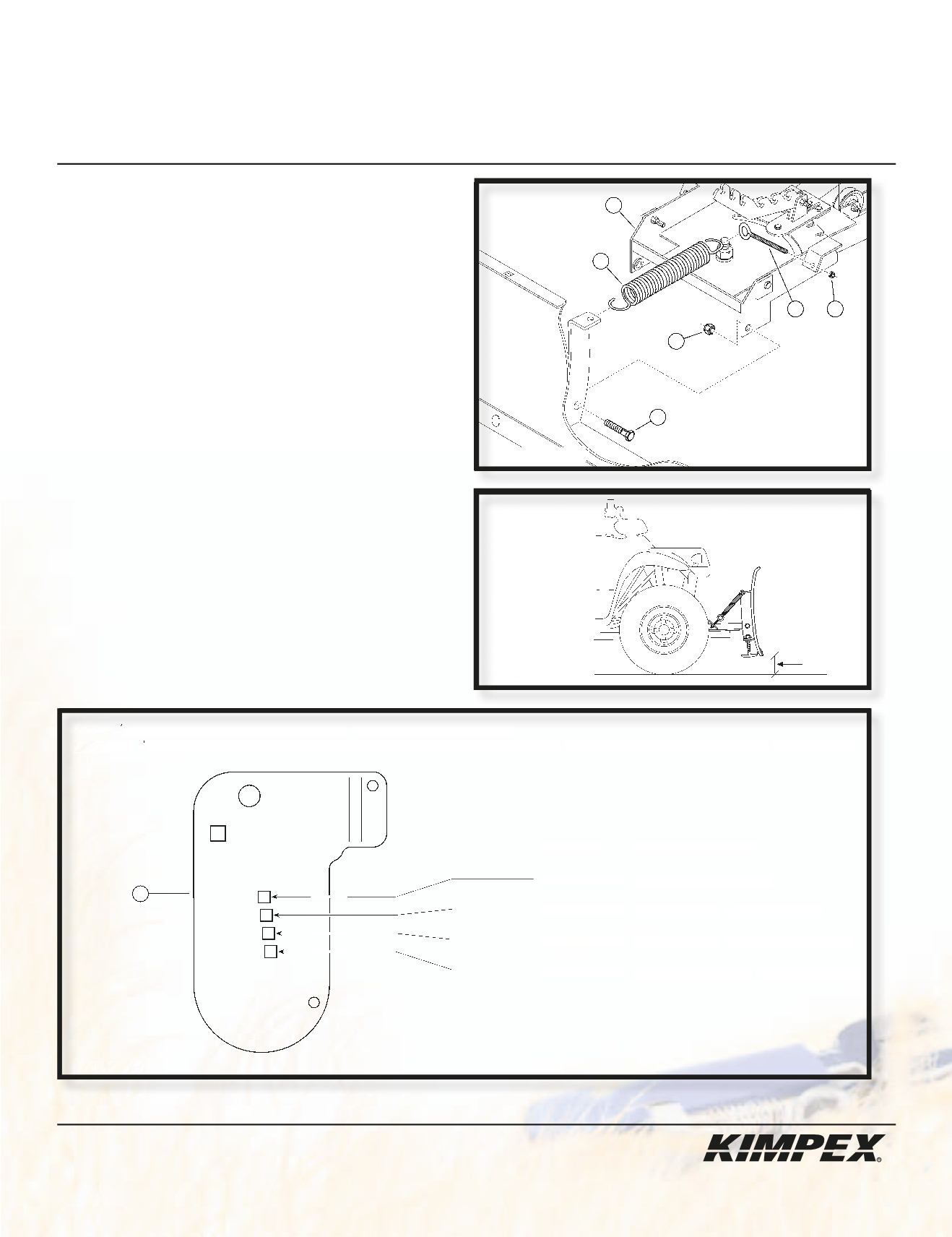

ASSEMBLAGE DE LA PELLE :
1) (Voir schéma G).
Fixer la pelle au pivot (#
21
) à l’aide des
(2)
boulons hex.
M12-1.75 X 45mm
(#
41
) et des
(2)
écrous autoblo-
quants
M12-1.75
(#
46
).
NOTE :
Ne pas serrer à fond afin de permettre à la pelle de
basculer.
Insérer les
(2)
ressorts de tension
41mm diam. X 201mm X 8.16 N/mm
(#
34
) aux trous supérieurs de la pelle et fixer les autres extré-
mités au pivot (#
21
) à l’aide des
(2)
boulons à oeil
M8-1.25 X 75mm
(#
12
) et des
(2)
écrous autobloquants
M8-1.25
(#
13
).
NOTE :
La pelle est conçue pour s’abaisser vers l’avant si elle
entre en contact avec un objet fixe. Lorsque la pression sur la
pelle est relâchée, celle-ci reviendra d’elle-même à sa position
originale. Les ressorts (#
34
) de la pelle peuvent avoir plus de
tension en resserrant les écrous autobloquants (#
13
) situés aux
extrémités des boulons à oeil (#
12
). Pour moins de tension,
desserrer les écrous autobloquants (#
13
).
AJUSTEMENT DU CHÂSSIS :
1)
Pousser le bras de levier (#
3
) vers l’avant et installer le châssis
sous le véhicule. Fixer l’arrière du châssis à l’adaptateur (non-
inclus dans cet ensemble) à l’aide des loquets droit (#
4
) et
gauche (#
5
).
2) (Voir schéma H).
Soulever la pelle à la main jusqu’à la hauteur
de levage désirée ou permise par le véhicule en prenant toutes
les précautions requises afin d’éviter les blessures. Mesurer la
distance séparant le dessous de la pelle du sol.
3) (Voir schéma I).
Déterminer le positionnement de la poulie
(#
30
) à l’aide du tableau suivant.
Note :
L’effort de levage requis est proportionnel à la hauteur de levage totale.
Exemple :
L’effort requis sera moindre pour une hauteur de levage de 150mm (6 po.) à la position 1 qu’à 280mm (11 po.) à la position 4.
POSITION 1 :
150mm (6 po.) et moins
POSITION
HAUTEUR DE LEVAGE
POSITION 2 :
150mm (6 po.) à 230mm (9 po.)
POSITION 3 :
230mm (9 po.) à 265mm (10-1/2 po.)
POSITION 4 :
265mm (10-1/2 po.) à 280mm (11 po.)
VUE AVANT
schéma H
schéma I
schéma G
