KIMPEX INC.

/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4

KIMPEX USA

/ 100 Walnut Street / Champlain, New York / 12919

Lithographié au Canada / Litho’d in Canada

781-232

A-781-232 Rév. A

7/9

INSTRUCTIONS D'ASSEMBLAGE

CHÂSSIS POUR PELLE À NEIGE

Kimpex

# 373973

Universel

INSTALLATION ET DÉPOSE DU CHÂSSIS :

INSTALLATION DU CHÂSSIS :

1) (Voir schéma N).

Pousser le bras de levier (#

3

) vers l’avant et

bloquer en position à l’aide du loquet de sécurité droit (#

4

). Ce

loquet est conçu afin de bloquer le mécanisme et ainsi éviter

toutes blessures pouvant être causées par le mouvement

involontaire du bras de levier (#

3

) ou du déclenchement du

mécanisme de levage.

2) (Voir schéma O).

Tout en gardant le plus de tension possible

sur le câble (#

31

), ancrer le mousqueton (#

53

) sur l’un des

crochets du levier plaqué (#

23

). Ce système est conçu afin

d’empêcher le mécanisme de se déclencher sur toute sa course

et ainsi éviter toutes blessures pouvant être causées par le

mouvement involontaire du bras de levier (#

3

) ou du

déclenchement du mécanisme de levage. Cette étape doit être

effectuée afin de prévenir le cas où le loquet de sécurité droit

(#

4

) ne serait pas bien enclenché. Elle ne doit être considérée

comme seule mesure de sécurité mais comme assistance au

loquet de sécurité droit (#

4

).

3)

Installer le châssis sous le véhicule. Engager l’arrière gauche du

châssis à l’adaptateur (non-inclus dans cet ensemble) à l’aide du

loquet gauche (#

5

).

4) (Voir schéma P).

Fixer le mousqueton (#

53

) à la courroie (#

8

)

ou à l’attache avant (non-incluse dans cet ensemble).

5)

Engager l’arrière droit du châssis à l’adaptateur (non-inclus dans

cet ensemble) à l’aide du loquet de sécurité droit (#

4

).

DÉPOSE DU CHÂSSIS :

1) (Voir schéma N).

Pousser le bras de levier (#

3

) vers l’avant,

désengager le loquet de sécurité droit (#

4

) de l’adaptateur et

bloquer le mécanisme en position à l’aide du loquet de sécurité

droit (#

4

).

2) (Voir schéma P).

Retirer le mousqueton (#

53

) de la courroie

(#

8

) ou de l’attache avant. Tout en gardant le plus de tension

possible sur le câble (#

31

), ancrer le mousqueton (#

53

) sur l’un

des crochets du levier plaqué (#

23

).

3)

Désengager l’arrière gauche du châssis de l’adaptateur.

4)

Retirer le châssis de la pelle du véhicule.

31

7

8

53

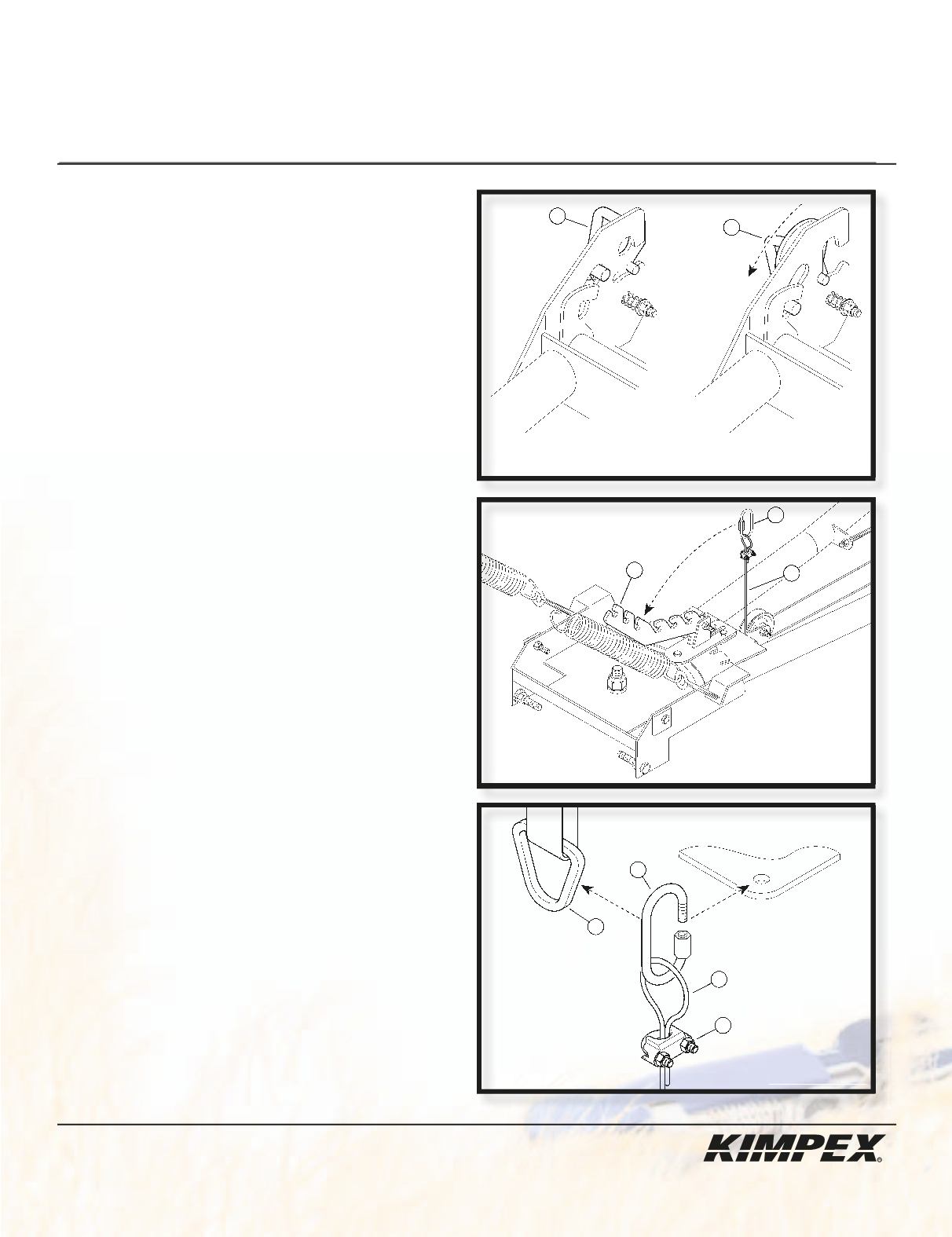

schéma P

4

4

schéma N

23

31

53

VUE AVANT

VUE AVANT

VUE ARRIÈRE DROIT

schéma O

mécanisme

opérationnel

mécanisme

bloqué
