INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 173375
Kawasaki Teryx 750
9)

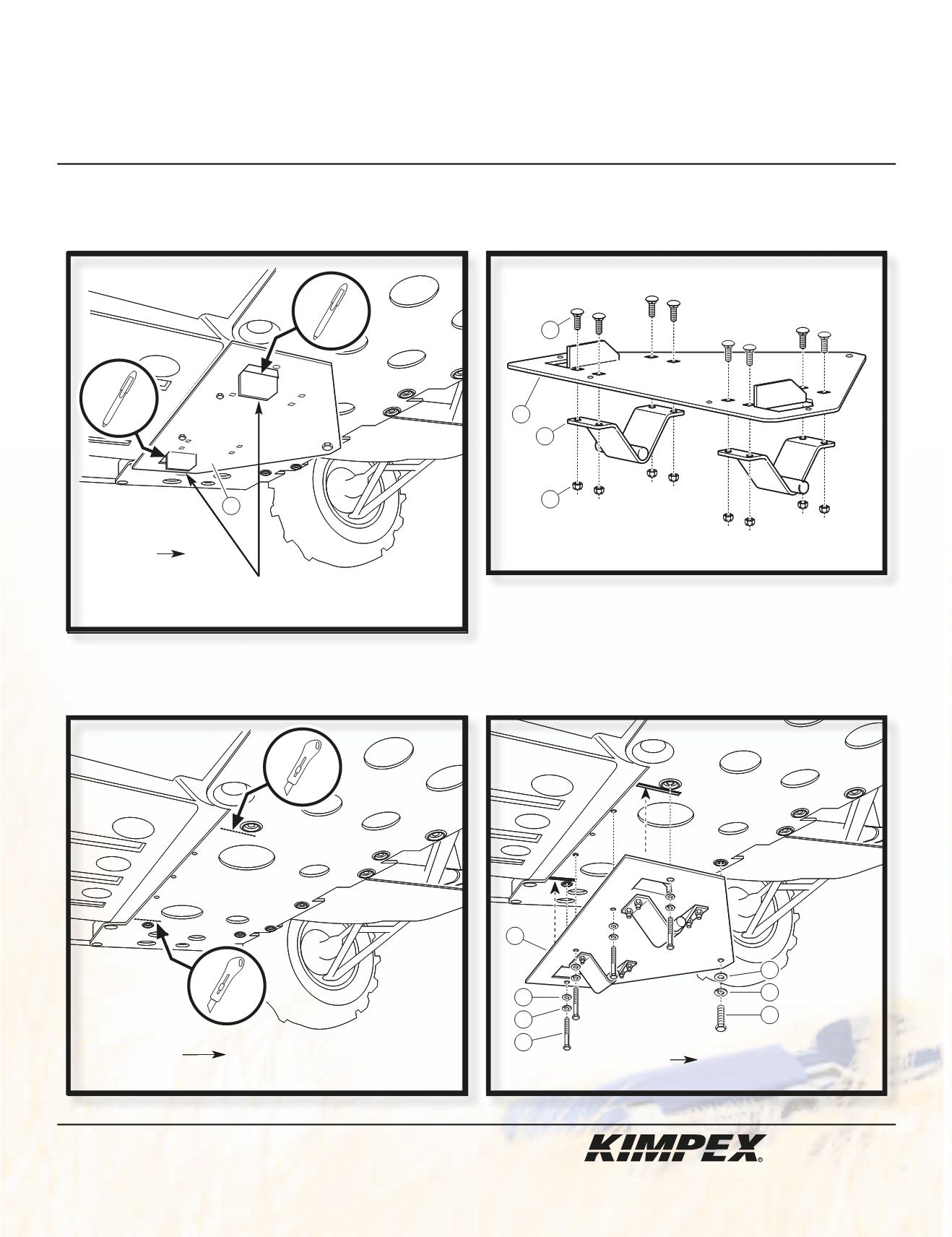

Fixer les
(2)
crochets sous l’adaptateur à l’aide de
(8)
boulons de carrosserie
5/16” nc X 1”
et de
(8)
écrous auto-
bloquants
5/16” nc
.
1
2
6
5
10)
Positionner et fixer la partie avant de l’adaptateur
au
châssis à l’aide de l’écrou ressort
3/8” nc
installé à
l’
étape 3
, du boulon hex.
3/8” nc X 1”
, d’une rondelle
frein
3/8” diam.
et d’une rondelle plate
3/8” diam.
.
Fixer la partie arrière de l’adaptateur au châssis à l’aide
des
(4)
boulons hex.
M6-1.0 X 40mm
, des
(4)
rondelles
freins
M6
et des
(4)
rondelles plates
M6
.
1
4
8
10
3
7
9
avant du
véhicule
VUE CÔTÉ DROIT
1
avant du
véhicule
pattes de
positionnement
VUE CÔTÉ DROIT
avant du
véhicule
VUE CÔTÉ DROIT
6)
Utiliser l’adaptateur
comme gabarit. Marquer à l’aide
d’un marqueur l’emplacement des pattes de positionne-
ment de l’adaptateur sur le protecteur de plastique.
7)
Retirer les
(3)
boulons et l’adaptateur installés à l’
étape 5
.
8)
Découper deux ouvertures sur le protecteur de plastique
marquées à l’
étape 6
.
