KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
7810215
A-7810215 Rév. A
1
2
3
4
4
4
5
Réf. Description
N° d’article Qté
Boulon de carrosserie M8-1.25 X 20mm -------------------------- 2
Boulon de carrosserie M8-1.25 X 25mm -------------------------- 2
Boulon de carrosserie M8-1.25 X 30mm -------------------------- 2
Écrou autobloquant M8-1.25
-------------------------- 6
Panneau latéral droit
7810215-1000 1
Panneau latéral gauche
7810215-2000 1
1)
Enlever et jeter le boulon et l’écrou d’origine retenant la lame d’usure à la pelle (situés à l’extrême droite).
2)
Fixer la partie supérieure du panneau latéral droit à la pelle à l’aide d’un boulon de carrosserie
M8-1.25 X 25mm
et d’un
écrou autobloquant
M8-1.25
(visser les premiers filets seulement).
3)
Fixer la partie inférieure du panneau latéral droit à la pelle à l’aide d’un boulon de carrosserie
M8-1.25 X 30mm
et d’un
écrou autobloquant
M8-1.25
(visser les premiers filets seulement).
4)
Fixer la partie centrale du panneau latéral droit à la pelle à l’aide d’un boulon de carrosserie
M8-1.25 X 20mm
et d’un
écrou autobloquant
M8-1.25
. Resserrer tous les boulons et les écrous.
5)
Répéter les
étapes 1
à
4
pour le côté opposé.

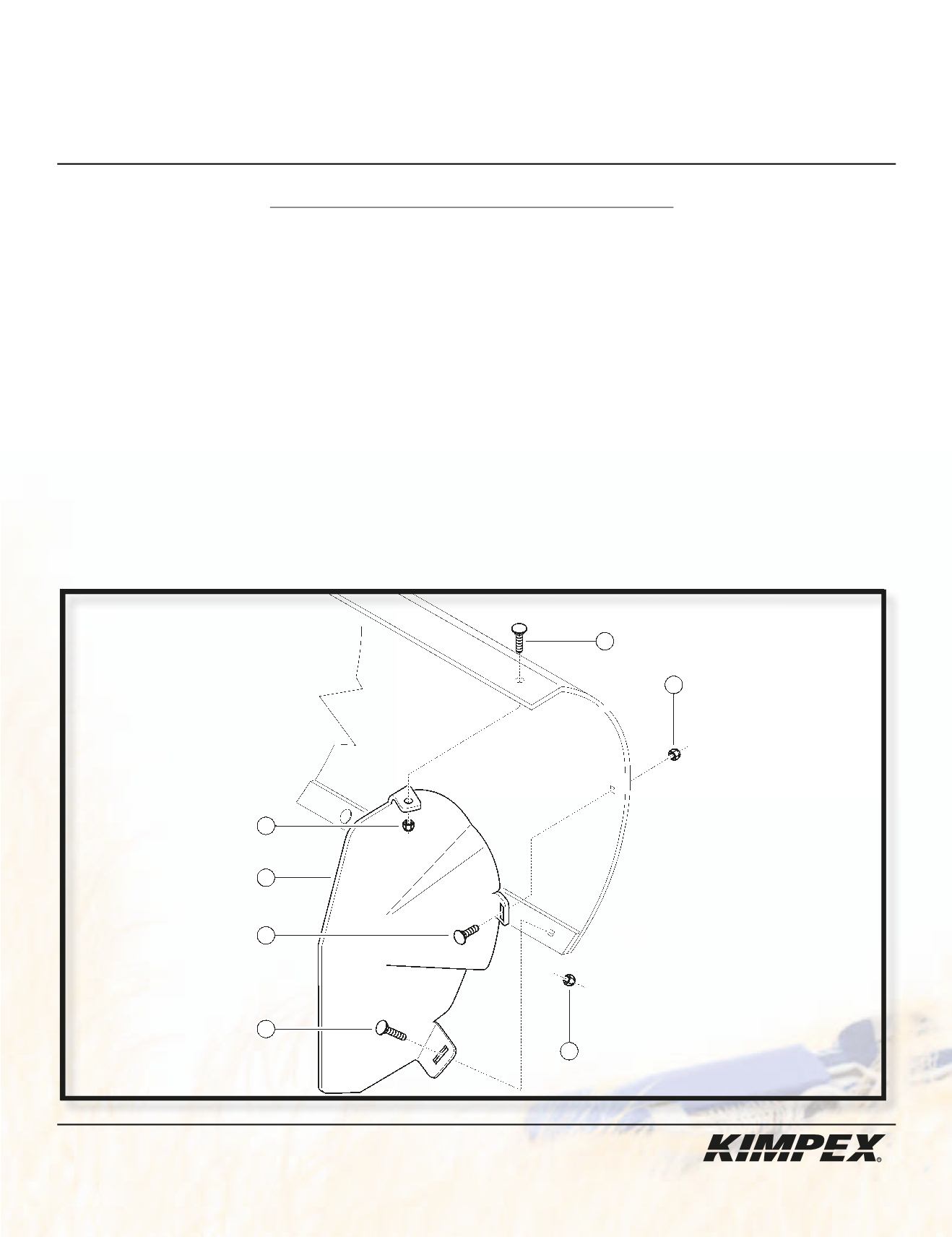

VUE CÔTÉ DROIT
INSTRUCTIONS D'ASSEMBLAGE
PANNEAUX LATÉRAUX POUR PELLE À NEIGE
Kimpex
# 172278
