Réf. Description
N° d’article Qté
Adaptateur
2810303-1000 1
Crochet
Q2506-1000
2
Boulon hex. M6-1.0 X 40mm S1111-06040-0D1 4
Boulon hex. 3/8” nc X 1”
S1711-00608-052 1
Boulon de carrosserie 5/16” nc X 1” S2412-0D016-0A2 8
Écrou autobloquant 5/16” nc
S4186-10500-022 8
Rondelle frein M6
S4511-M0600-001 4
Rondelle frein 3/8” diam.
S4511-00600-002 1
Rondelle plate M6
S4651-M0600-0E1 4
Rondelle plate 3/8” diam.
S4612-00600-002 1
Écrou à ressort 3/8” nc
S4211-10600-004 1
4)
Réinstaller le protecteur de plastique à l’aide des vis méca-
niques retirées à l’
étape 1
à l’exception des cinq vis tel
qu’illustré. Celles-ci ne doivent pas être réinstallées.

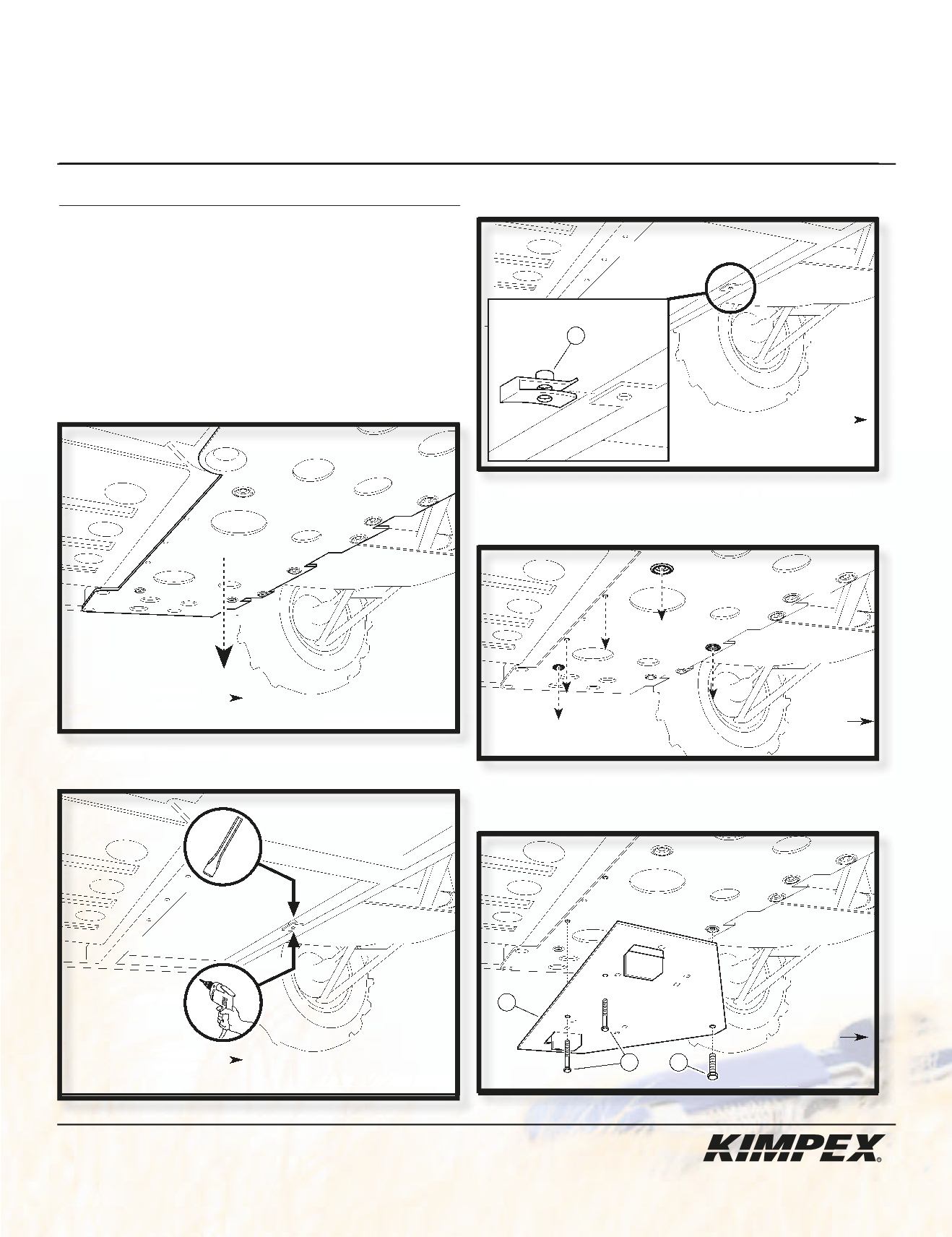

2)
À l’aide d’un foret 3/8” diam., percer le trou de montage tel
qu’illustré. À l’aide d’un ciseau à froid, retirer l’écrou soudé.
1)
Retirer le protecteur de plastique.
avant du
véhicule
VUE CÔTÉ DROIT
3)
Positionner l’écrou ressort
3/8” nc
tel qu’illustré.
avant du
véhicule
VUE CÔTÉ DROIT
avant du
véhicule
3/8” dia
VUE CÔTÉ DROIT
avant du
véhicule
VUE CÔTÉ DROIT
11
1
3
4
avant du
véhicule
VUE CÔTÉ DROIT
5)
Positionner l’adaptateur
et maintenez-le temporaire-
ment en place à l’aide de
(2)
boulons hex.
M6-1.0 X 40mm
et d’un boulon hex.
3/8” nc X 1”
tel qu’illustré.
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 173375
