KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-880 Rév. B
81-572
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073254
Honda Rincon
Réf. Description
N° d’article
Qté
Adaptateur
80-572-1000
1
Boulon en «U»
5/16” nc X 1-3/8” X 2-3/16” X 1” S2215-D2235-002 4
Rondelle plate 5/16” diam.
S4612-00500-002 6
Écrou autobloquant 5/16” nc
S4186-10500-022 8
Boulon hex. M8 X 25mm
S1111-08025-0D1 2
1)
Enlever les boulons retenant la plaque protectrice d’origine au
châssis.
2)
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons en «U»
5/16” nc X 1”
, de
(4)
rondelles plates
5/16” diam.
et de
(4)
écrous autobloquants
5/16” nc
(visser les premiers filets
seulement).
Fixer la partie arrière de l’adaptateur
au châssis à l’aide de
(2)
boulons en «U»
5/16” nc X 1”
, de
(2)
rondelles plates
5/16” diam.
et de
(4)
écrous autobloquants
5/16” nc
.
Resserrer tous les boulons et les écrous.

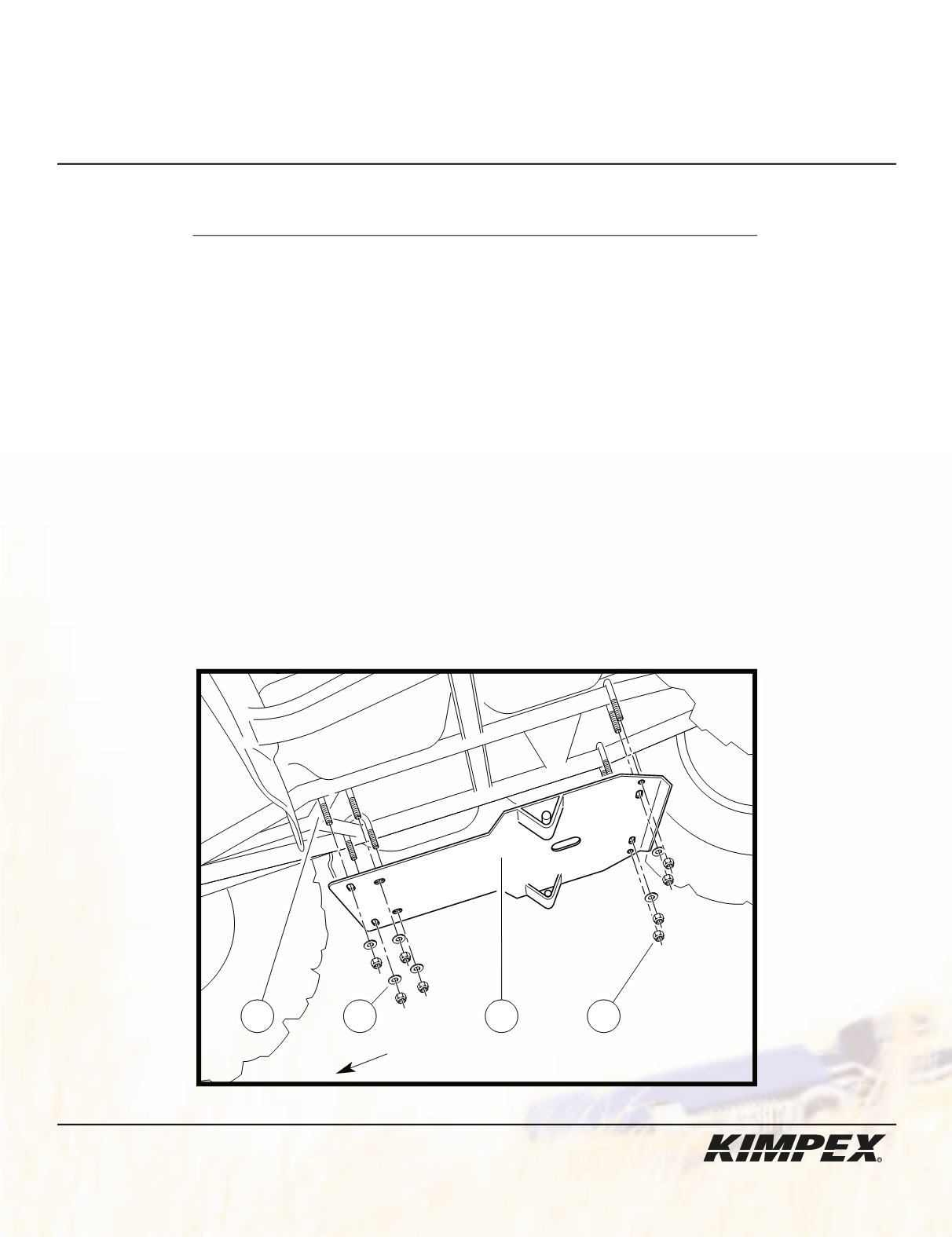

4
3
1
2
avant du
véhicule
VUE CÔTÉ
GAUCHE
