43 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-967 Rév. B
2810034
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073269
Honda TRX 400 AT
schéma B
Réf. Description
N° d’article
Qté
Adaptateur
2810034-1000
1
Boulon en «U» 5/16” nc X 2-3/16” S2215-D2235-002 2
Rondelle plate 5/16” diam.
S4612-00500-002 6
Écrou autobloquant 5/16” nc
S4186-10500-022 4
Boulon hex. M8 X 40mm
S1111-08040-0D1 2
Boulon hex. M8 X 25mm
S1111-08025-0D1 2
1) (Voir schéma A).
Enlever les vis mécaniques retenant la plaque protectrice au châssis.
2) (Voir schéma B).
Fixer la partie arrière de l’adaptateur au châssis à l’aide de
(2)
boulons en «U»
5/16” nc X 2-3/16”
, de
(2)
rondelles plates
5/16” diam.
et de
(4)
écrous autobloquants
5/16” nc
(visser les premiers filets seulement).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
M8 X 40mm
et de
(2)
rondelles plates
5/16” diam.
(visser les premiers filets seulement).
Fixer la partie centrale de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
M8 X 25mm
et de
(2)
rondelles plates
5/16” diam.
. Resserrer tous les boulons et les écrous.

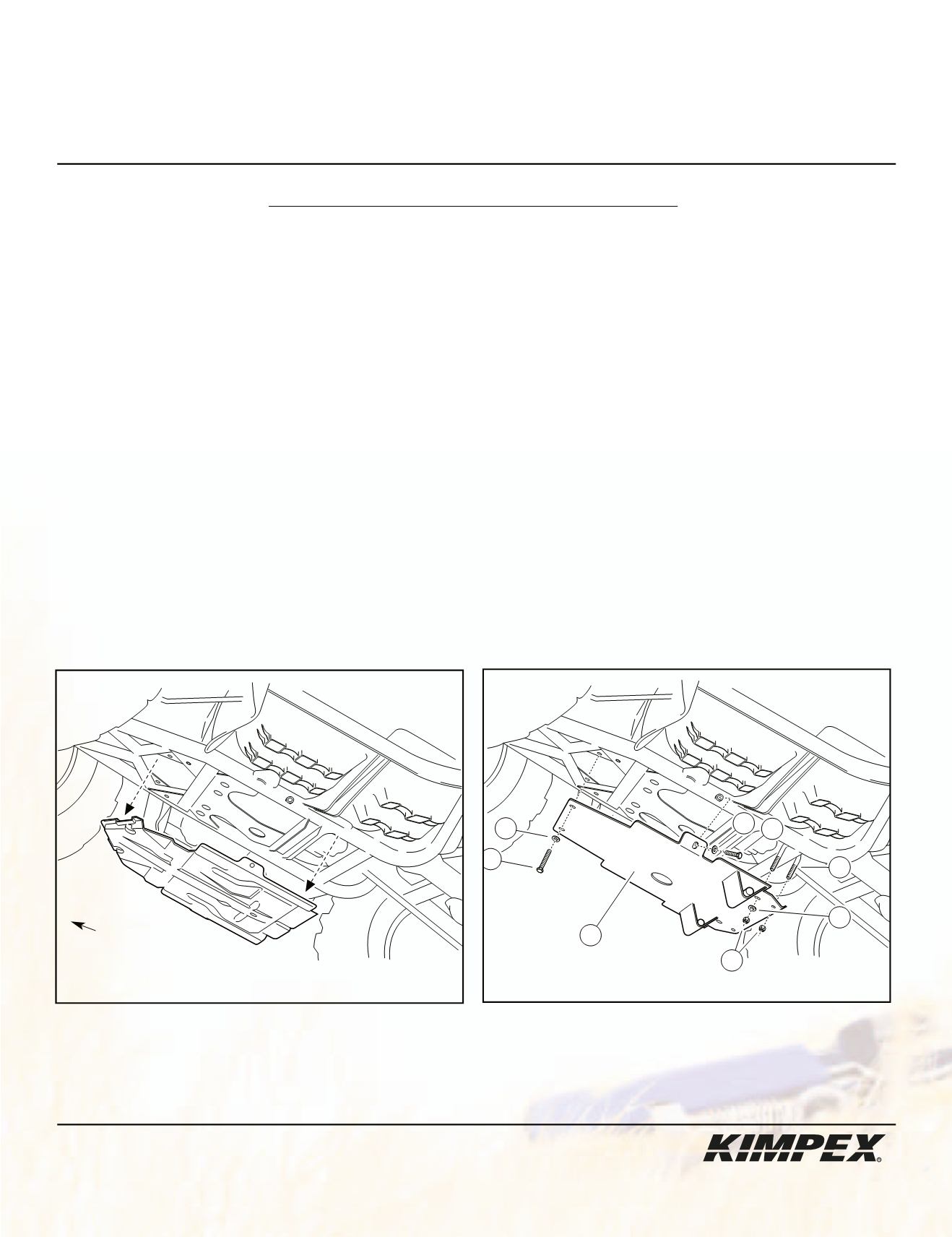

schéma A
VUE CÔTÉ GAUCHE
avant
du véhicule
1
2
3
3
3
4
5
6
VUE CÔTÉ GAUCHE
