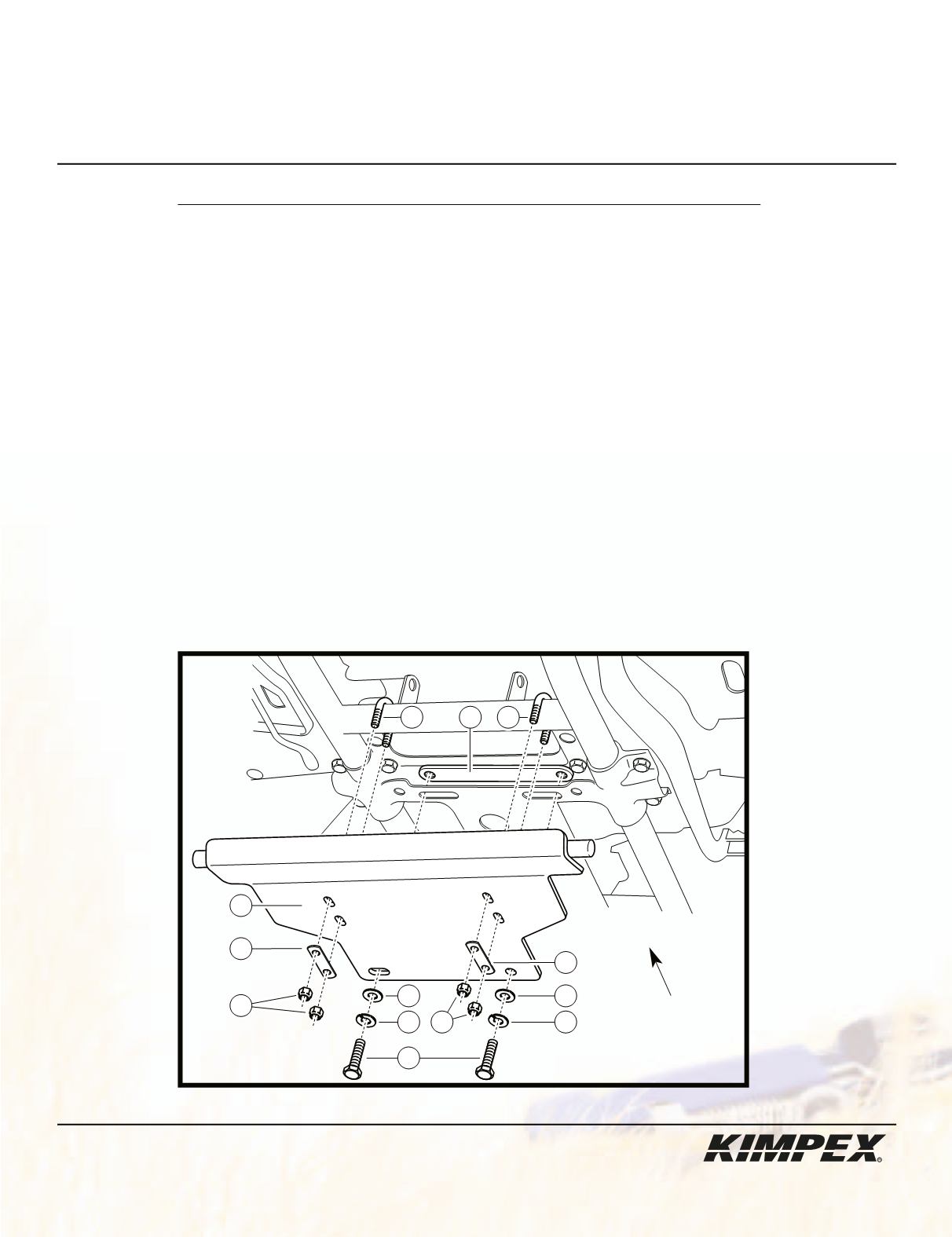

INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073211
Honda TRX 300
1)
Fixer l’avant de l’adaptateur au châssis à l’aide du support de
fixation fileté , de
(2)
boulons hex.
3/8” nc X 1-1/4”
, de
(2)
rondelles freins
3/8” diam.
et de
(2)
rondelles plates
3/8” diam.
.
Fixer l’arrière de l’adaptateur
à l’aide de
(2)
boulons en «U»
1/4” nc X 1-1/8” X 2” X 7/8”
, de
(2)
plaques pour boulon en «U»
et de
(4)
écrous autobloquants
1/4” nc
.
Réf. Description
N° d’article
Qté
Adaptateur
81-578-1000
1
Support de fixation fileté
81-578-2010
1
Boulon hex. 3/8” nc X 1-1/4” S1711-00610-022 2
Rondelle frein 3/8” diam.
S4511-00600-002 2
Rondelle plate 3/8” diam.
S4612-00600-002 2
Boulon en «U»
1/4” nc X 1-1/8” X 2” X 7/8”
S2215-C1832-002 2
Plaque pour boulon en «U»
S2251-C1800-002 2
Écrou autobloquant 1/4” nc S4186-10400-022 4
2
7
8
3
4
5
4
5
8
7
6
6
1
arrière du
véhicule
