51 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-599 (f-31A)
81-971
INSTRUCTIONS D'ASSEMBLAGE
ATTACHEMENT DE PELLE
Kimpex
# 073017
Bearcat
6
7
8
7

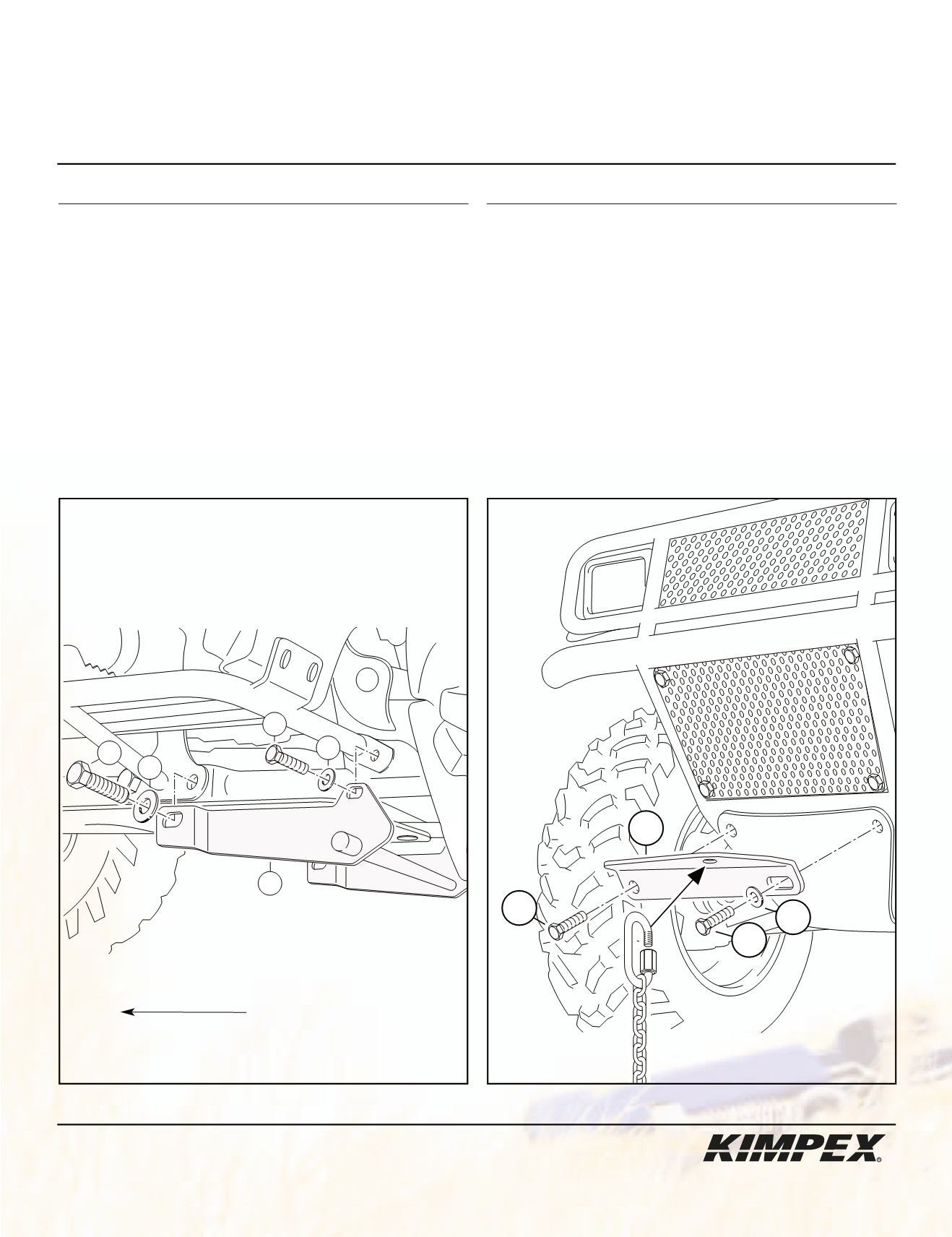

schéma A
schéma B
VUE AVANT
avant du véhicule
1) (Voir schéma A).
Enlever les quatre boulons d’origine retenant les repose-pieds au châssis. Fixer l’avant de
l’adaptateur
à l’aide des
(2)
boulons hex.
M10 X 30 mm
et des
(2)
rondelles plates
3/8” diam.
. Fixer l’arrière de
l’adaptateur à l’aide des
(2)
boulons hex.
M8 X 20 mm
et des
(2)
rondelles plates
5/16” diam.
.
2) (Voir schéma B).
Enlever les deux boulons et les deux rondelles d’origine retenant la plaque protectrice du différentiel.
Fixer l’attache avant à l’aide des
(2)
boulons hex.
M6 X 20 mm
et d’une rondelle plate
1/4” diam.
.
Note :
La hauteur de levage de la pelle peut être ajustée en installant le mousqueton sur différentes mailles de la chaîne de
levage.
2
3
4
5
1
Réf. Description
N° d’article
Qté
Adaptateur
81-971-1000
1
Boulon hex. M10 X 30 mm S1211-10030-0D1 2
Rondelle plate 3/8” diam.
S4612-00600-002 2
Boulon hex. M8 X 20 mm S1111-08020-0D1 2
Réf. Description
N° d’article
Qté
Rondelle plate 5/16” diam.
S4612-00500-002 2
Attache avant
81-971-2000
1
Boulon hex. M6 X 20 mm S1111-06020-0D1 2
Rondelle plate 1/4” diam.
S4612-00400-002 1
