INSTRUCTIONS D'ASSEMBLAGE
ATTACHEMENT DE PELLE
Kimpex
# 073040
Artic Cat 400, 400i. 500, 500i

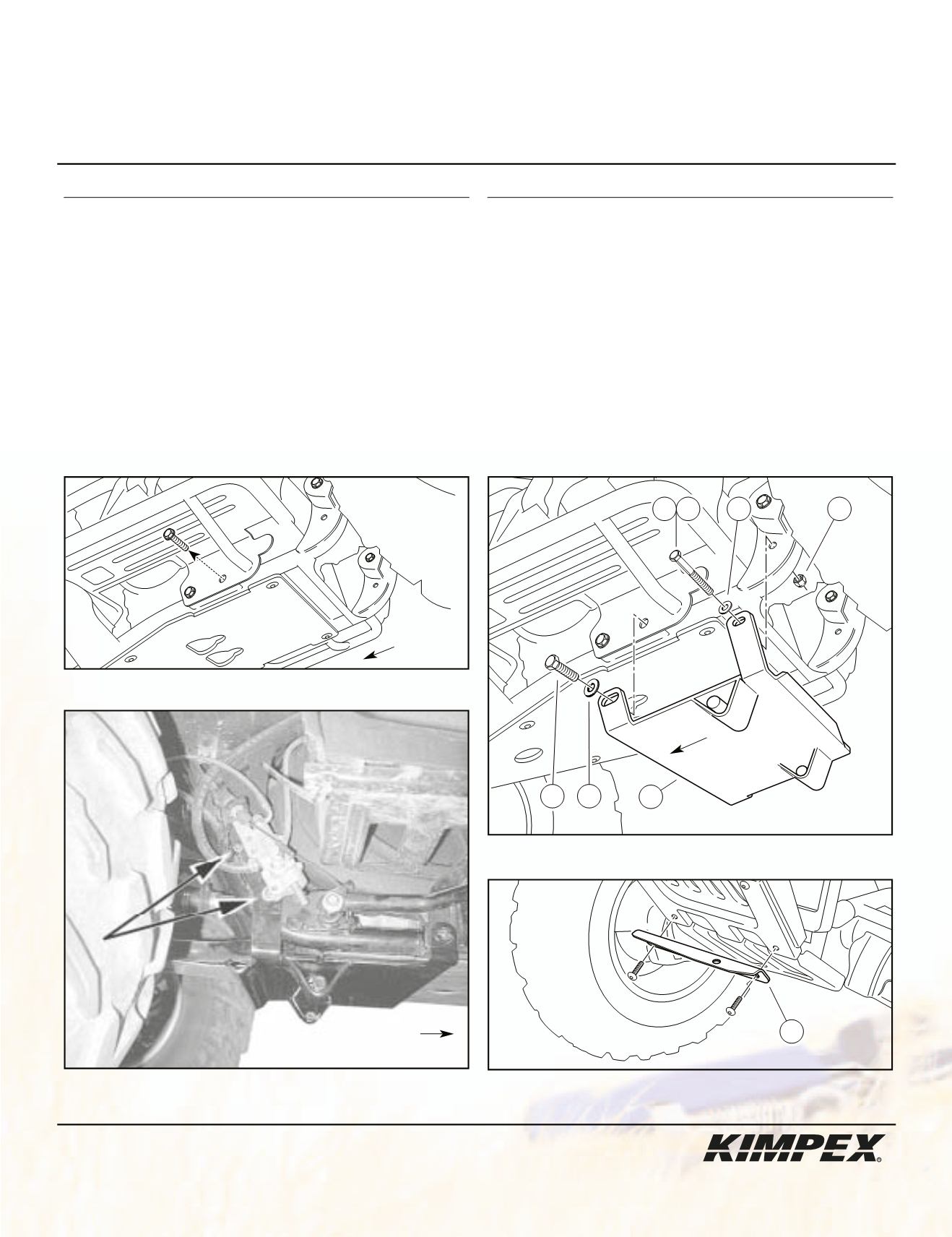

schéma C
schéma D
2 3
6
7
1
54
avant du
véhicule
avant du
véhicule
Réf. Description
N° d’article
Qté
Adaptateur
81-973-1000
1
Boulon hex. M10 X 25mm S1211-10025-0D1 2
Rondelle plate 3/8” diam.
S4612-00600-002 2
Boulon hex. 5/16” nc X 2-1/4”
S1711-00518-022 2
Réf. Description
N° d’article
Qté
Boulon hex. 5/16” nc X 1”
S1711-00508-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 2
Écrou autobloquant 5/16” nc
S4186-10500-022 2
Attache avant
81-973-2010
1
8
VUE CÔTÉ
GAUCHE
VUE AVANT
VUE CÔTÉ
GAUCHE
schéma A
schéma B
1) (Voir schéma A).
Enlever les deux boulons arrière d’origine (un de chaque côté) retenant les repose-pieds au châssis.
Modèles 2007 seulement (voir schéma B) :
Enlever les boulons retenant le maître-cylindre situé sur le côté droit du châssis.
2) (Voir schéma C).
Fixer la partie avant de l’adaptateur au châssis à l’aide de
(2)
boulons hex.
M10 X 25mm
et de
(2)
rondelles plates
3/8” diam.
(visser les premiers filets seulement).
Fixer la partie arrière de l’adaptateur au châssis à l’aide des
(2)
boulons hex.
5/16” nc X 2-1/4”
(modèles 400, 500 et tous les 2007)
ou des
(2)
boulons hex.
5/16” nc X 1”
(modèles 400i et 500i)
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
Resserrer tous les boulons et les écrous.
3)
Enlever les deux boulons d’origine retenant le bas du protecteur de plastique au pare-chocs avant.
4) (Voir schéma D).
Fixer l’attache avant au protecteur de plastique à l’aide des deux boulons enlevés à l’étape
3
.
VUE CÔTÉ DROIT
avant du véhicule
