KIMPEX INC.

/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4

KIMPEX USA

/ 100 Walnut Street / Champlain, New York / 12919

Lithographié au Canada / Litho’d in Canada

A-2810100 Rév. B

2810043

2810100

INSTRUCTIONS D'ASSEMBLAGE

ATTACHE DE PELLE

Kimpex

# 073341, 073361

Kawasaki Brute Force 650,KVF 700

VUE CÔTÉ GAUCHE

KVF 700 / VUE CÔTÉ GAUCHE

BRUTE FORCE 650 / VUE CÔTÉ GAUCHE

Réf. Description

N° d’article

Qté

Adaptateur

2810043-1000

1

Bride en «U» 1-1/4” diam. X 5” Q2120-20001

2

Boulon hex. 5/16” nc X 2-1/4” S1711-00518-022 2

Rondelle plate 5/16” diam.

S4612-00500-002 4

Écrou autobloquant 5/16” nc S4186-10500-022 4

Réf. Description

N° d’article

Qté

Boulon hex. 5/16” nc X 2”

S1711-00516-022 2

Rondelle Fender

5/16” D.I. X 1-1/8” D.E.

S4614-00500-072 2

Boulon hex. 5/16” nc X 1-3/4” S1711-00514-022 2

1) (Voir schéma A).

Retirer les quatre boulons d’origine retenant la

plaque protectrice au châssis.

2) (Modèle Brute Force 650 seulement, voir schéma B).

Fixer

la partie arrière de l’adaptateur au châssis à l’aide de

(2)

brides

en «U»

1-1/4” diam. X 5”

, de

(2)

boulons hex.

5/16” nc X 2-1/4”

, de

(2)

rondelles plates

5/16” diam.

et de

(2)

écrous autobloquants

5/16” nc

(visser les premiers filets seulement).

Fixer la partie avant de l’adaptateur

au châssis à l’aide de

(2)

boulons hex.

5/16” nc X 2”

, de

(2)

rondelles Fender

5/16” D.I. X

1-1/8” D.E.

et de

(2)

écrous autobloquants

5/16” nc

.

Resserrer tous les boulons et les écrous.

3) (Modèle KVF 700 seulement, voir schéma C).

Fixer la partie

arrière de l’adaptateur au châssis à l’aide de

(2)

brides en «U»

1-1/4” diam. X 5”

, de

(2)

boulons hex.

5/16” nc X 2-1/4”

, de

(2)

rondelles plates

5/16” diam.

et de (2) écrous autobloquants

5/16” nc

(visser les premiers filets seulement).

Fixer la partie avant de l’adaptateur

au châssis à l’aide de

(2)

boulons hex.

5/16” nc X 1-3/4”

, de

(2)

rondelles plates

5/16” diam.

et de

(2)

écrous autobloquants

5/16” nc

.

Resserrer tous les boulons et les écrous.

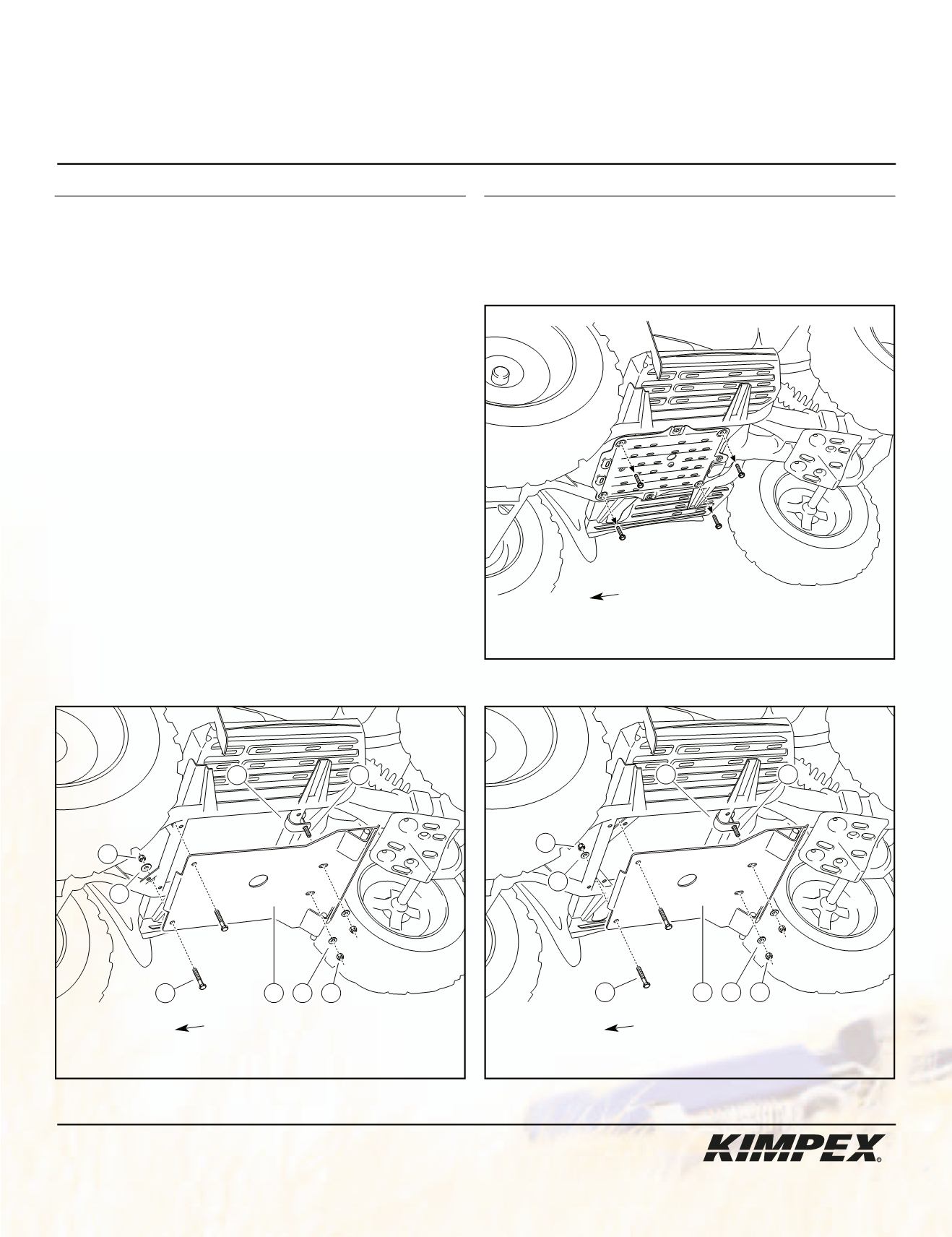

schéma A

schéma C

1

2

4 5

3

8

4

5

1

2

4 5

3

6

7

5

schéma B

avant du véhicule

avant du véhicule

avant du véhicule
