INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073331
Kawasaki KVF 360
4
4
5
1
2

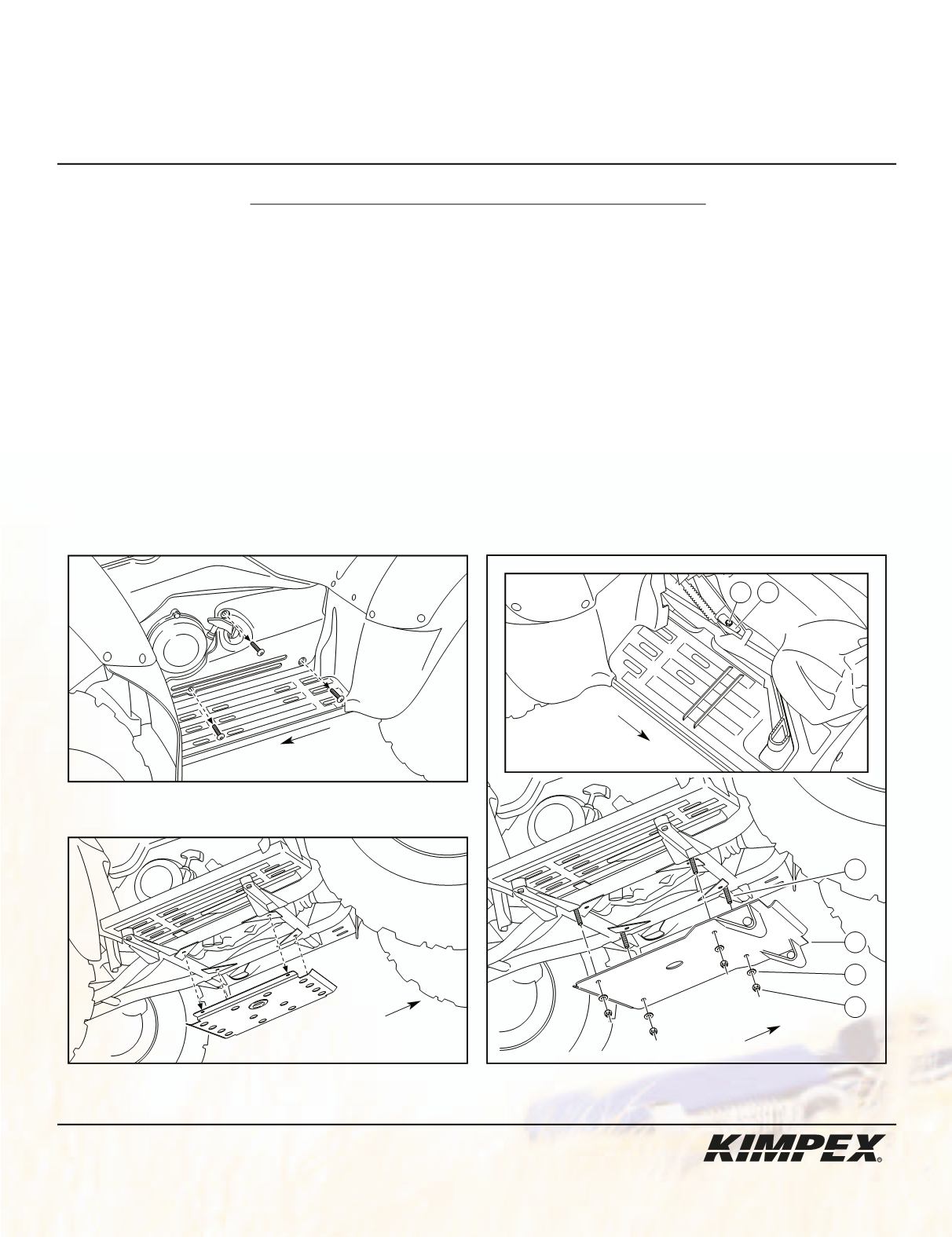

schéma A
VUE CÔTÉ GAUCHE
schéma C
VUE CÔTÉ
GAUCHE
schéma B
VUE CÔTÉ GAUCHE
2 3
arrière
du véhicule
avant
du véhicule
arrière
du véhicule
avant
du véhicule
Réf. Description
N° d’article
Quantité
Adaptateur
81-685-1000
1
Boulon hex. 5/16” nc X 2-1/4” S1711-00518-022 4
Plaque
81-797-3010
4
Rondelle plate 5/16” diam.
S4612-00500-002 4
Écrou autobloquant 5/16” nc S4186-10500-022 4
1) (Voir schéma A).
Retirer les vis mécaniques retenant le protecteur de plastique gauche.
2) (Voir schéma B).
Retirer les boulons retenant la plaque protectrice au châssis.
3) (Voir schéma C).
Fixer l’adaptateur au châssis à l’aide de
(4)
boulons hex.
5/16” nc X 2-1/4”
, de
(4)
plaques
, de
(4)
rondelles plates
5/16” diam.
et de
(4)
écrous autobloquants
5/16” nc
.
VUE CÔTÉ DROIT
