INSTRUCTIONS D'ASSEMBLAGE
ATTACHEMENT DE PELLE
Kimpex
# 073125
Bombardier Outlander
1
2
3 4
3
5
4

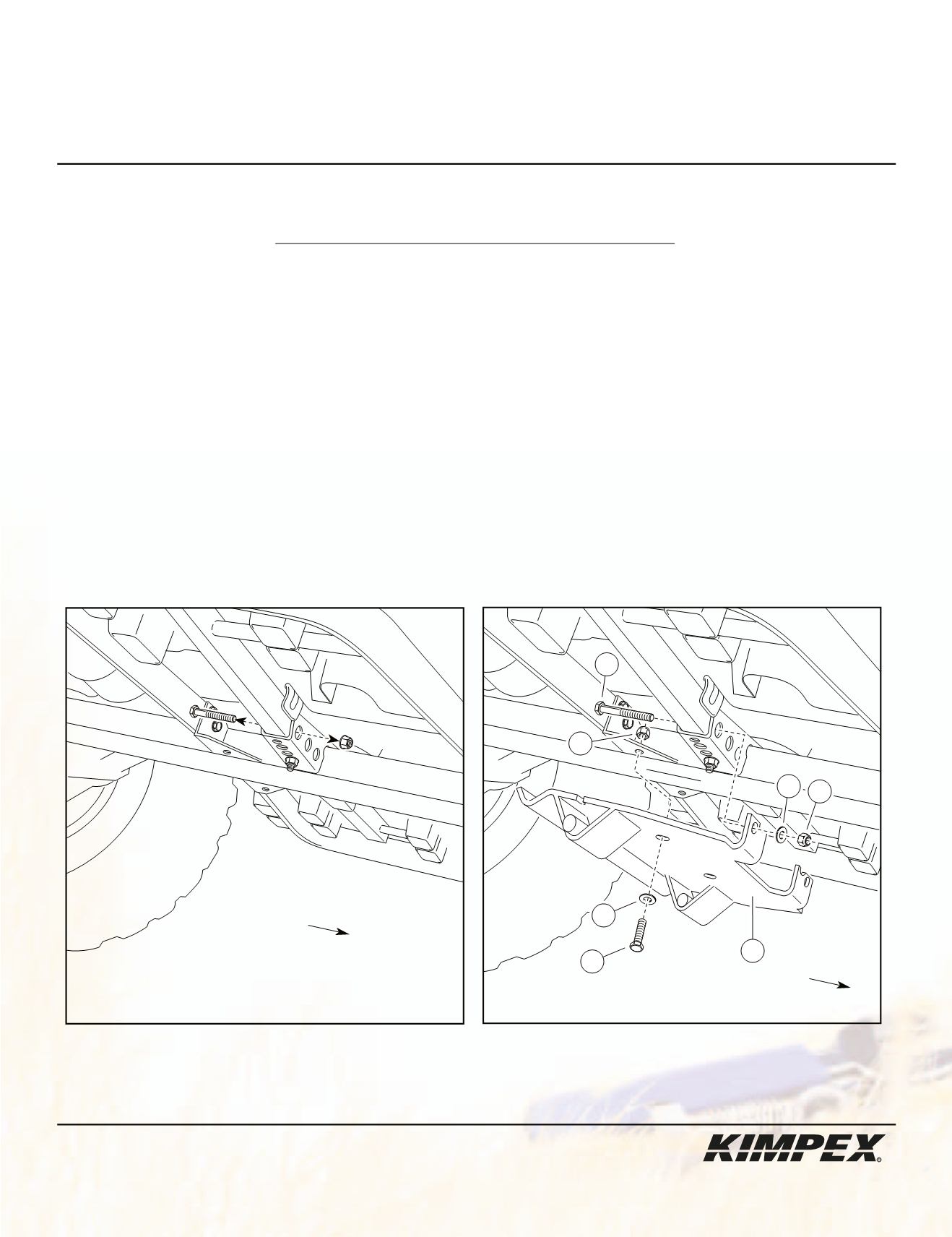

schéma A
Réf. Description
N° d’article
Qté
Adaptateur
2810006-1000 1
Boulon hex. 5/16” nc X 2-1/4” S1711-00518-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 4
Écrou autobloquant 5/16” nc S4186-10500-022 4
Boulon hex. 5/16” nc X 1”
S1711-00508-022 2
schéma B
VUE CÔTÉ DROIT
VUE CÔTÉ DROIT
1) (Voir schéma A).
Enlever les deux boulons et les deux écrous d’origine (un de chaque côté) retenant les repose-pieds au châssis.
2) (Voir schéma B).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 2-1/4”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autoblo-quants
5/16” nc
(visser les premiers filets seulement).
Fixer la partie arrière de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 1”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
Resserrer tous les boulons et les écrous.
avant du
véhicule
avant du
véhicule
