KIMPEX INC.

/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4

KIMPEX USA

/ 100 Walnut Street / Champlain, New York / 12919

Lithographié au Canada / Litho’d in Canada

A-781-973 Rév C

781973

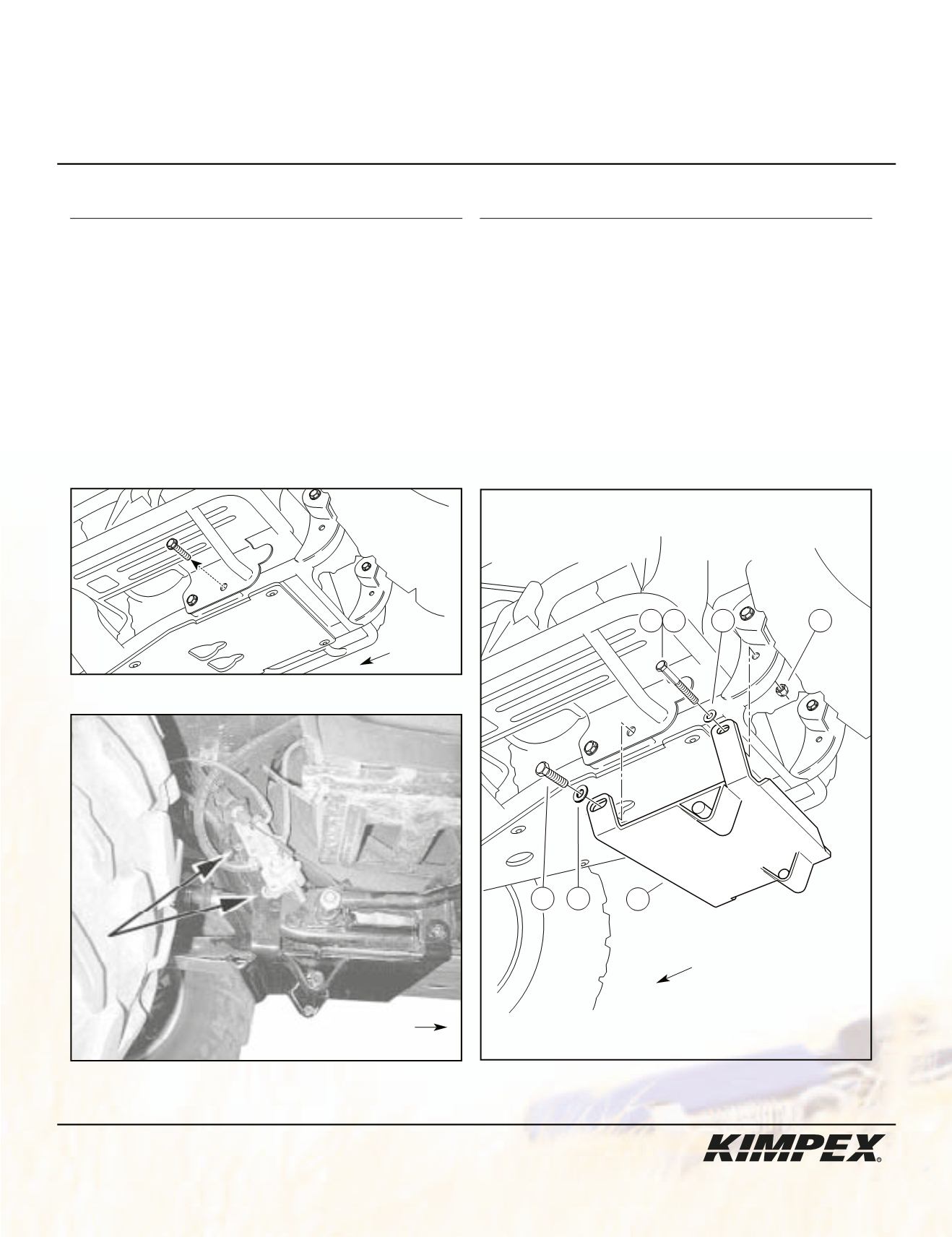

INSTRUCTIONS D'ASSEMBLAGE

ATTACHEMENT DE PELLE

Kimpex

# 073075

Artic Cat 400, 400i. 500, 500i

schéma C

2 3

6

7

1

54

avant du

véhicule

avant du

véhicule

Réf. Description

N° d’article

Qté

Adaptateur

781-973-1000

1

Boulon hex. M10-1.25 X 25mm

2

Rondelle plate M10

2

Boulon hex. M8-1.25 X 60mm

2

Réf. Description

N° d’article

Qté

Boulon hex. M8-1.25 X 25mm

2

Rondelle plate M8

2

Écrou autobloquant M8-1.25

2

VUE CÔTÉ

GAUCHE

VUE CÔTÉ

GAUCHE

schéma A

schéma B

1) (Voir schéma A).

Enlever les deux boulons arrière d’origine (un de chaque côté) retenant les repose-pieds au châssis.

Modèles 2007 seulement (voir schéma B) :

Enlever les boulons retenant le maître-cylindre situé sur le côté droit du châssis.

2) (Voir schéma C).

Fixer la partie avant de l’adaptateur au châssis à l’aide de

(2)

boulons hex.

M10-1.25 X 25mm

et de

(2)

rondelles plates

M10

(visser les premiers filets seulement).

Fixer la partie arrière de l’adaptateur au châssis à l’aide des

(2)

boulons hex.

M8-1.25 X 60mm

(modèles 400, 500 et tous les 2007)

ou des

(2)

boulons hex.

M8-1.25 X 25mm

(modèles 400i et 500i)

, de

(2)

rondelles plates

M8

et de

(2)

écrous autobloquants

M8-1.25

.

Resserrer tous les boulons et les écrous.

VUE CÔTÉ DROIT

avant du véhicule
