INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073364
Kawasaki Brute Force 750
Réf. Description
N° d’article
Qté
Adaptateur
2810079-1000
1
Bride en «U» 1-1/8” diam. X 4-5/8”
Q2118-20001
4
Boulon de carrosserie 5/16” nc X 3”
S2413-0D048-0A2 2
Espaceur 5/8” D.E. X .385” D.I. X .5”
Q2212-10027
2
Rondelle plate 5/16” diam.
S4612-00500-002 2
Écrou autobloquant 5/16” nc
S4186-10500-022 4
Boulon de carrosserie 5/16” nc X 2-1/4” S2412-0D036-0A2 2
1)
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
brides en «U»
1-1/8” diam. X 4-5/8”
, de
(2)
boulons de carrosserie
5/16” nc X 3”
, de
(2)
espaceurs
5/8” D.E. X .385” D.I. X .5”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser les premiers filets seulement).
Fixer la partie arrière de l’adaptateur
au châssis à l’aide de
(2)
brides en «U»
1-1/8” diam. X 4-5/8”
, de
(2)
boulons de carrosserie
5/16” nc X 2-1/4”
et de
(2)
écrous autobloquants
5/16” nc
.
Resserrer tous les boulons et les écrous.
1
2
3
4
5
6
2
7
6

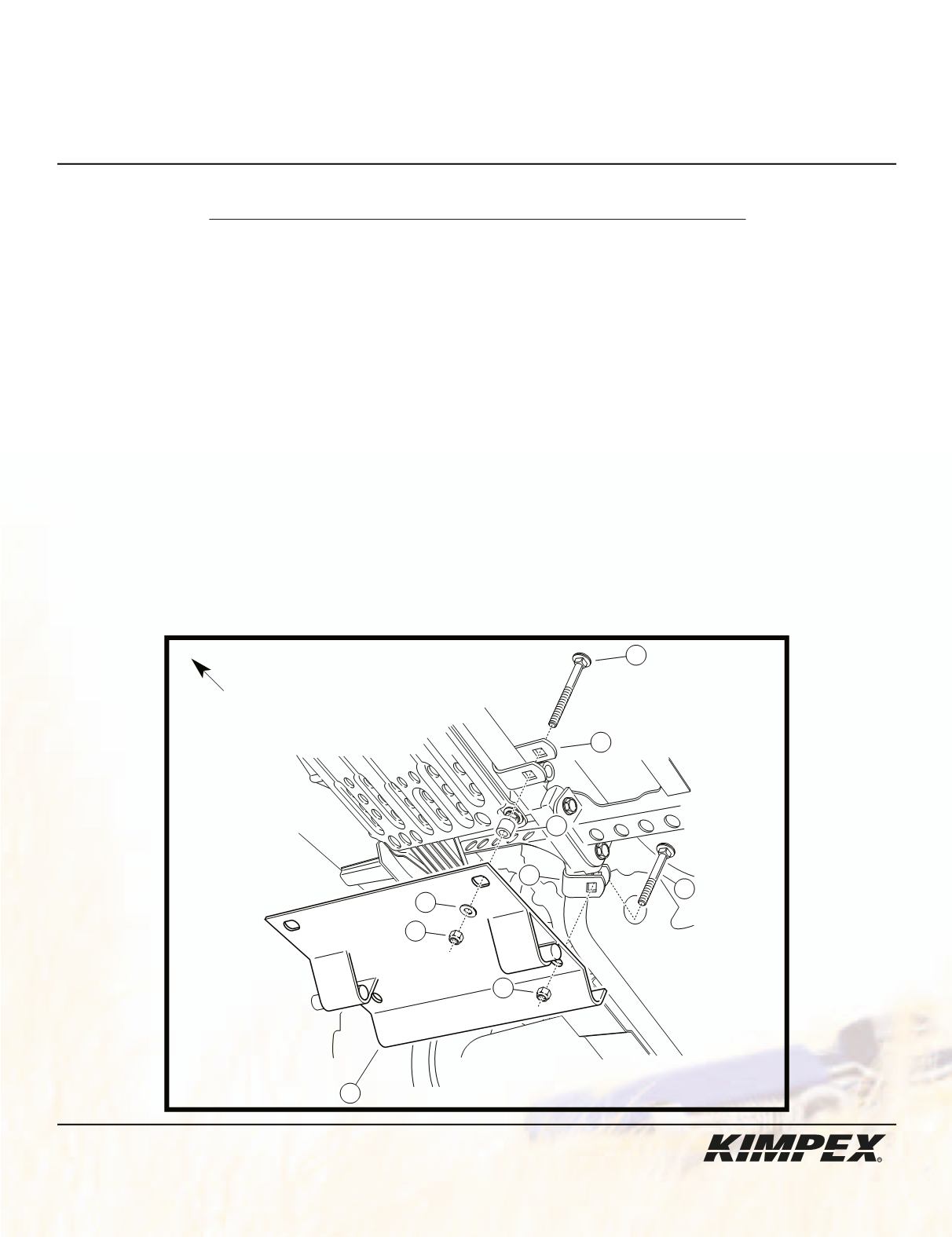

VUE CÔTÉ GAUCHE
avant
du véhicule
