INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073297
Honda Foreman, Foreman Rubicon, Kymco MXU 500
Réf. Description
N° d’article
Qté
Adaptateur
2810121-2000 1
Crochet
Q2507-1000
2
Boulon de carrosserie 5/16” nc X 3/4” S2412-0D012-002 8
Écrou autobloquant 5/16” nc
S4186-10500-022 12
Bride en «U» 1-1/8” diam. X 4-5/8”
Q2118-20001
2
Boulon hex. 5/16” nc X 2-1/4”
S1711-00518-052 2
Rondelle plate 5/16” diam.
S4612-00500-002 4
Boulon hex. M8 X 40mm
S1111-08040-0F1 2
Rondelle frein 5/16” diam.
S4511-00500-002 2
Espaceur 5/8” D.E. X .385” D.I. X 5/8” Q2212-10022
2
Boulon en «U» 1/4” nc X 1-1/8” X 2” S2215-C1832-002 2
Écrou autobloquant 1/4” nc
S4186-10400-022 4
Boulon hex. 5/16” nc X 2”
S1711-00516-022 2
Bride de fixation
2810121-3000 1
MODÈLE KYMCO MXU 500 :
Retirer les boulons d’origine retenant la plaque protectrice au châssis.
Fixer la partie arrière de l’adaptateur
au châssis à l’aide de
(2)
boulons en «U»
1/4” nc X 1-1/8” X 2”
, de
(2)
rondelles plates
5/16” diam.
et de
(4)
écrous autobloquants
1/4” nc
(visser les premiers filets
seulement).
Fixer la partie avant de l’adaptateur au châssis à l’aide de la bride
de fixation , de
(2)
boulons hex.
5/16” nc X 2”
, de
(2)
rondelles freins
5/16” diam.
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous
autobloquants
5/16” nc
. Resserrer tous les boulons et les écrous.
NOTE : Prenez soin d’utiliser les bons trous de montage sur
l’adaptateur .

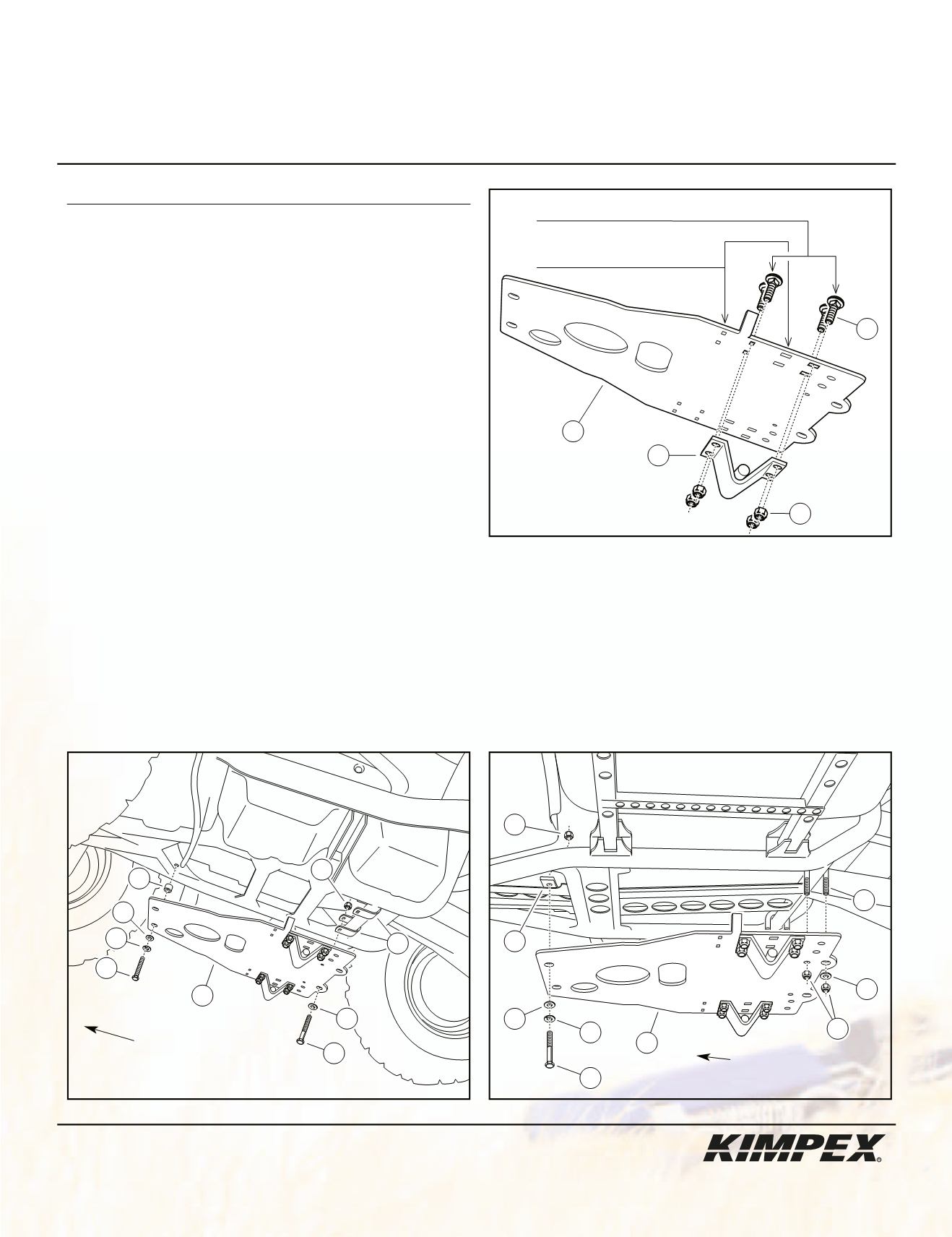

Fixer les
(2)
crochets
à l’adaptateur
à l’aide de
(8)
boulons de
carrosserie
5/16” nc X 3/4”
et de
(8)
écrous autobloquants
5/16” nc
tel qu’illustré.
MODÈLES HONDA FOREMAN ET FOREMAN RUBICON :
Retirer les quatre boulons d’origine retenant la plaque protectrice au
châssis.
Fixer la partie arrière de l’adaptateur au châssis à l’aide de
(2)
brides
en «U»
1-1/8” diam. X 4-5/8”
, de
(2)
boulons hex.
5/16” nc X 2-1/4”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser les premiers filets seulement).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
M8 X 40mm
, de
(2)
rondelles freins
5/16” diam.
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
espaceurs
5/8” D.E. X .385” D.I. X 5/8”
. Resserrer tous les boulons et les écrous.
1
5
6
7
4
8
9
7
10
1
2
3
4
châssis pour pelle à levage manuel
châssis pour pelle
à attache rapide «Click’n’go»
VUE CÔTÉ GAUCHE - HONDA
avant du véhicule
1
11
7
12
14
13
9
7
4
VUE CÔTÉ GAUCHE - KYMCO
avant du véhicule
