INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073368
Kawasaki Mule

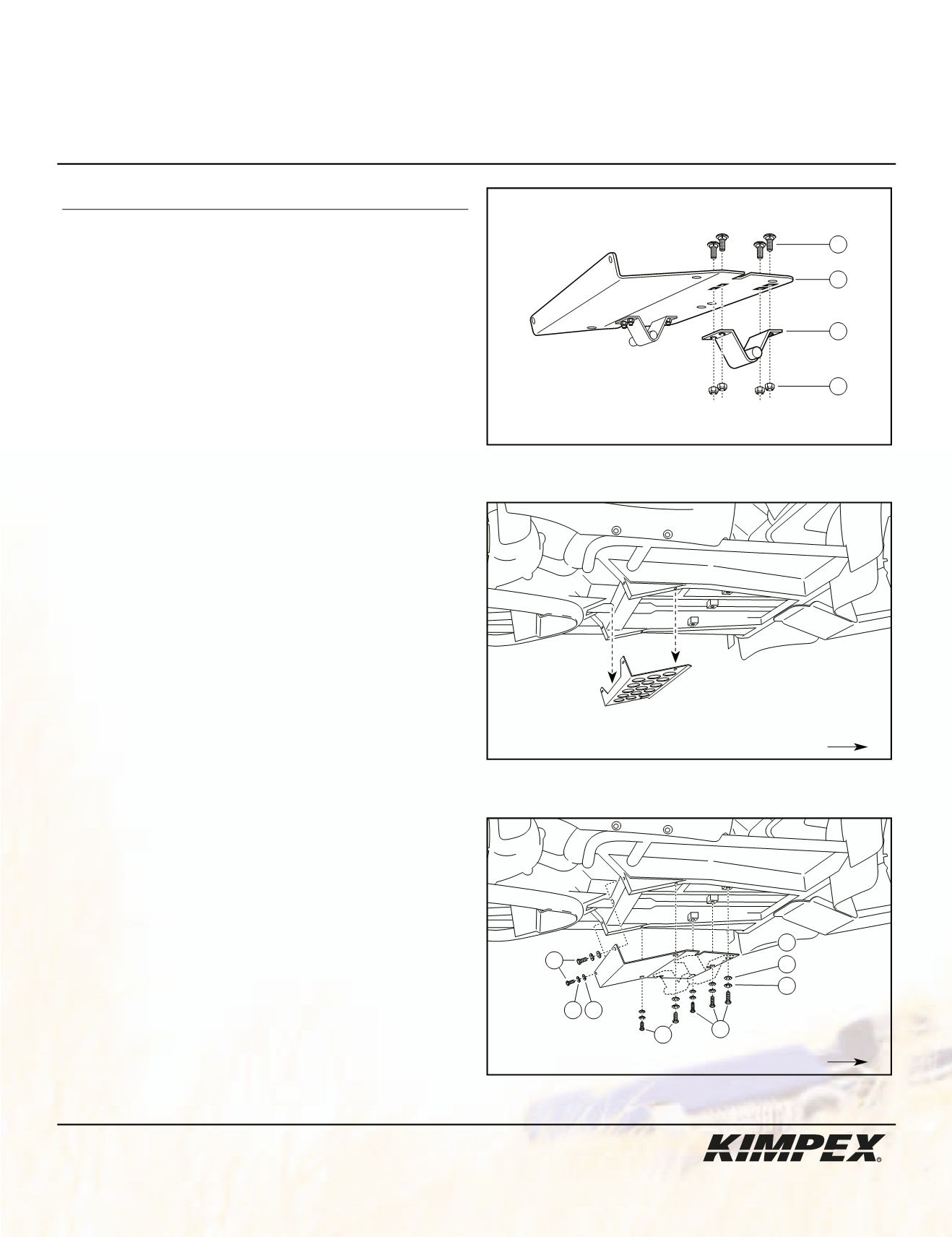

schéma A
Réf. Description
N° d’article
Qté
Crochet
Q2506-1000
2
Adaptateur
2810146-1000 1
Boulon de carrosserie
5/16” nc X 3/4”
S2412-0D012-002 8
Écrou autobloquant 5/16” nc S4186-10500-022 8
Boulon hex. M6 X 20mm S1111-06020-0F1 4
Rondelle frein M6
S4511-M0600-001 7
Rondelle plate M6
S4651-M0600-0E1 7
Boulon hex. M6 X 25mm S1111-06025-0F1 3
1) (Voir schéma A)
Fixer les
(2)
crochets
à l’adaptateur
à l’aide des
(8)
boulons de carrosserie
5/16” nc X 3/4”
et des
(8)
écrous
autobloquants
5/16” nc
.
2) (Voir schéma B)
Retirer et jeter les boulons retenant la plaque protectrice
du châssis tel qu’illustré.
3) (Voir schéma C)
Fixer la partie arrière et centrale de l’adaptateur
au
châssis à l’aide de
(4)
boulons hex.
M6 X 20mm
, de
(4)
rondelles freins
M6
et de
(4)
rondelles plates
M6
(visser
les premiers filets seulement).
Fixer la partie avant de l’adaptateur
au châssis à l’aide
des
(3)
boulons hex.
M6 X 25mm
, de
(3)
rondelles freins
M6
et de
(3)
rondelles plates
M6
. Resserrer tous les
boulons.
3
2
1
4
schéma C
2
7
6
8
5
5
6 7
VUE CÔTÉ DROIT
schéma B
VUE CÔTÉ DROIT
avant du véhicule
avant du véhicule
