KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-2810295 Rév. A
2810295
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073149
Bombardier Renegade 500, 800, 800XC
7
1
2
8
Réf. Description
N° d’article
Qté
Adaptateur
2810295-1000 1
Crochet
7Q2507-1000
2
Support de fixation
2810295-2000 2
Boulon hex. M8-1.25 X 25mm S1111-08025-0D1 2
Boulon hex. M8-1.25 X 35mm S1111-08035-0D1 2
Boulon hex. M8-1.25 X 50mm S1111-08050-0D1 2
Réf. Description
N° d’article
Qté
Boulon de carrosserie
5/16” nc X 1”
S2412-0D016-0A2 8
Écrou autobloquant 5/16” nc S4186-10500-022 8
Écrou autobloquant M8-1.25 S4186-M080M-021 6
Rondelle plate 5/16” diam.
S4612-00500-002 8
1) (Voir schéma A).
Fixer les
(2)
crochets à l’adaptateur à l’aide des
(8)
boulons de carrosserie
5/16” nc X 1”
et des
(8)
écrous autobloquants
5/16” nc
.
2) (Voir schéma B).
Retirer et jeter les quatre boulons (deux de chaque côté) retenant les protège-pieds au châssis tel qu’illustré.
3) (Voir schéma C).
Fixer les
(2)
supports de fixation au châssis à l’aide de
(2)
boulons hex.
M8-1.25 X 35mm
, de
(2)
rondelles
plates
5/16” diam.
et de
(2)
écrous autobloquants
M8-1.25
(visser les premiers filets seulement).
4) (Voir schéma D).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
M8-1.25 X 50mm
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
M8-1.25
(visser les premiers filets seulement).
5) (Voir schéma D).
Fixer la partie arrière de l’adaptateur aux supports de fixation à l’aide de
(2)
boulons hex.
M8-1.25 X
25mm
, de
(4)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
M8-1.25
. Resserrer tous les boulons et les écrous.

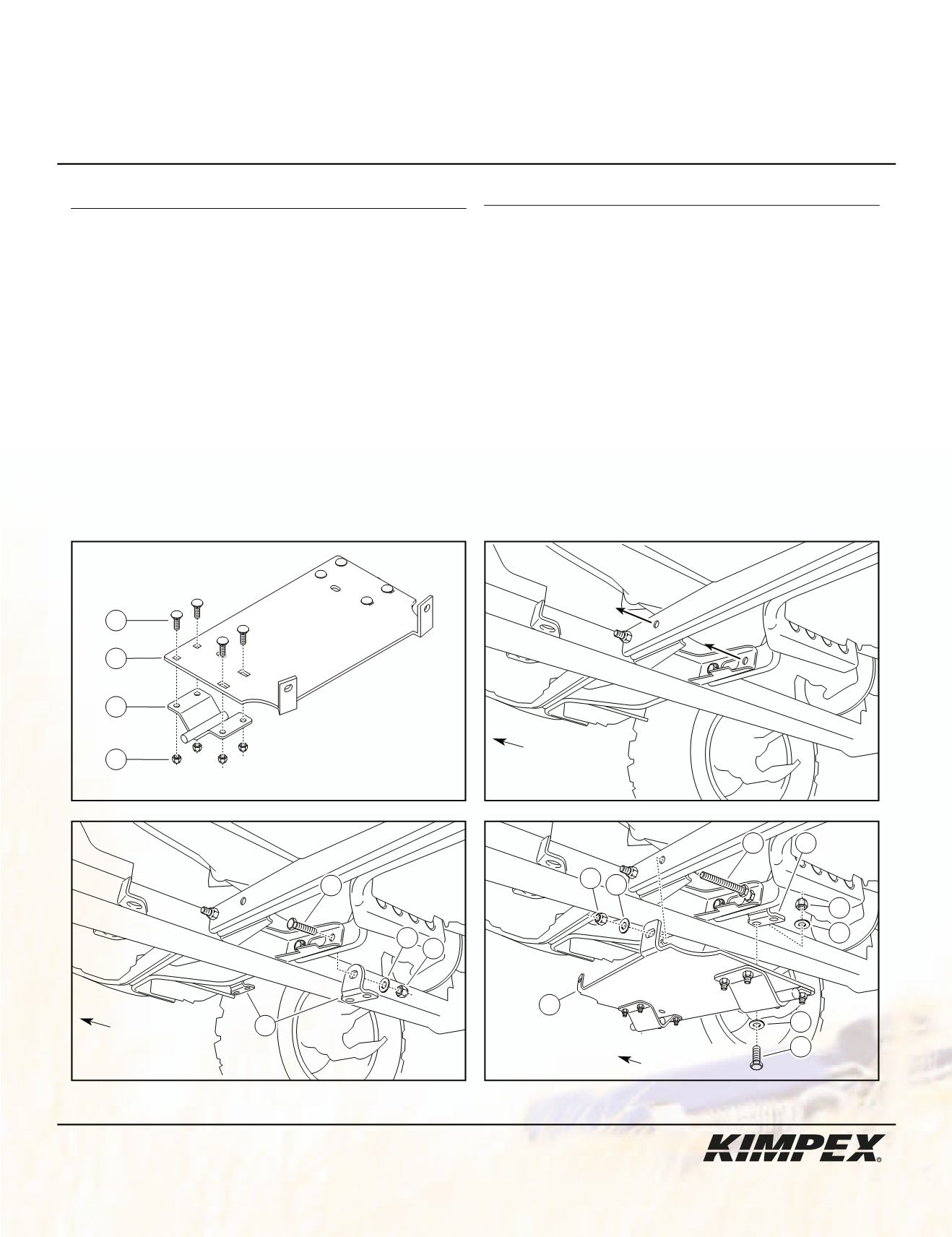

schéma A
5
3
9
10
schéma C
schéma B
10
1
6
9
3
10
9
4
10
schéma D
VUE CÔTÉ GAUCHE
avant du véhicule
VUE CÔTÉ GAUCHE
avant du véhicule
VUE CÔTÉ GAUCHE
avant du véhicule
