INSTRUCTIONS D'ASSEMBLAGE
ATTACHEMENT DE PELLE
Kimpex
# 073144
Kubota
schéma B
Réf. Description
N° d’article Qté
Adaptateur
2810145-1000 1
Boulon hex. 5/16” nc X 1”
S1711-00508-052 4
Écrou autobloquant 5/16” nc S4186-10500-022 4
Rondelle plate 5/16” diam.
S4612-00500-002 2
Plaque d’arrêt
2810145-2000 1

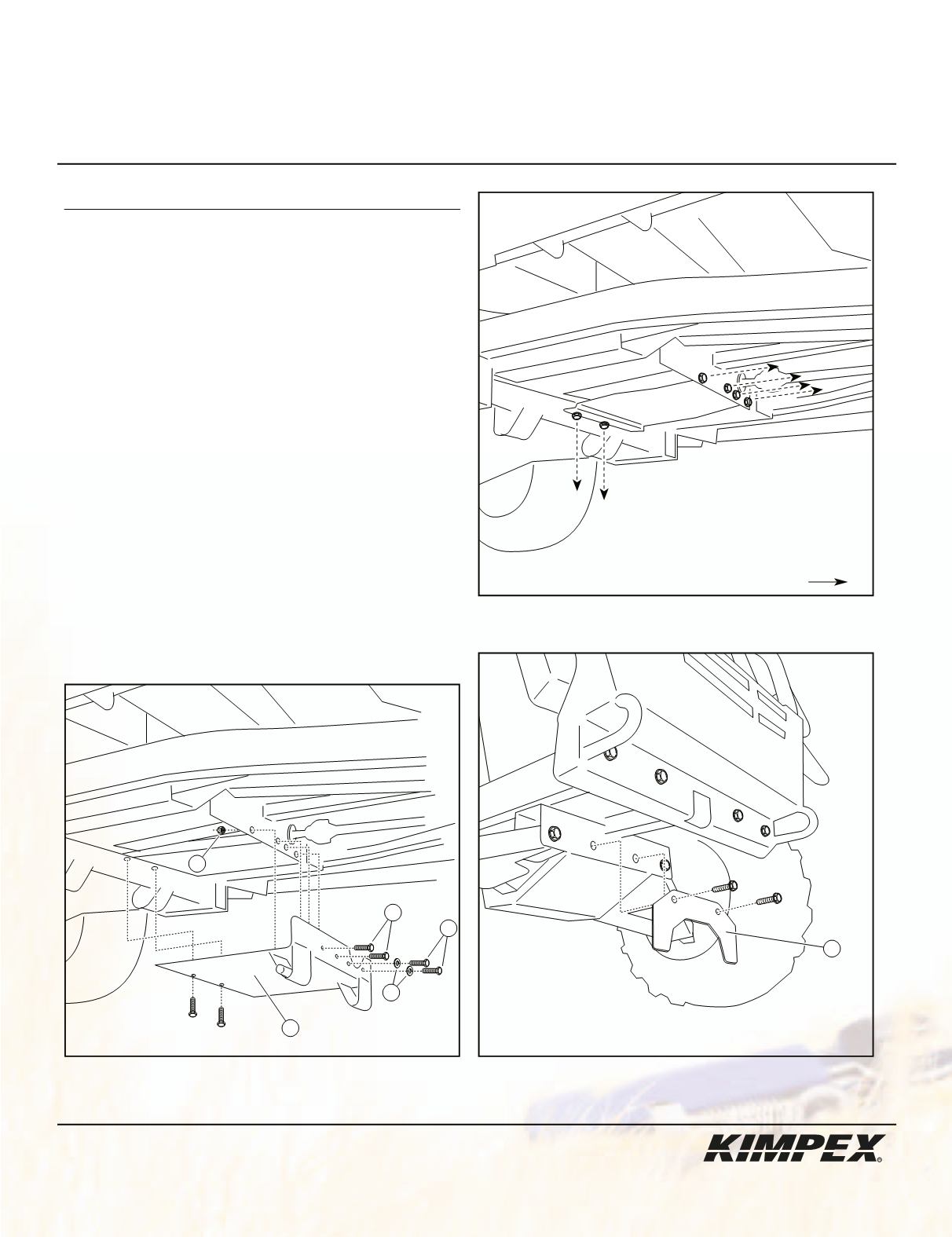

1) (Voir schéma A).
Retirer et jeter les quatre boulons rete-
nant la partie avant de la plaque protectrice au châssis tel
qu’illustré. Retirer et conserver les deux boulons retenant la
partie arrière de la plaque protectrice au châssis tel
qu’illustré.
2) (Voir schéma B).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(4)
boulons hex.
5/16” nc X 1”
, de
(2)
rondelles plates
5/16” diam.
et de
(4)
écrous autoblo-
quants
5/16” nc
(visser les premiers filets seulement).
Fixer la partie arrière de l’adaptateur au châssis à l’aide
des deux boulons d’origine retirés à l’étape
1
.
Resserrer tous les boulons et les écrous.
3) (Voir schéma C).
Retirer les deux boulons retenant la
plaque protectrice du différentiel au châssis tel qu’illustré.
4) (Voir schéma C).
Fixer la plaque d’arrêt
au châssis à
l’aide des deux boulons d’origine retirés à l’étape
3
.
1
2
3
2
4
schéma C
5
schéma A
VUE CÔTÉ DROIT
VUE AVANT
avant du véhicule
