KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-2810105 (f-00)
2810105

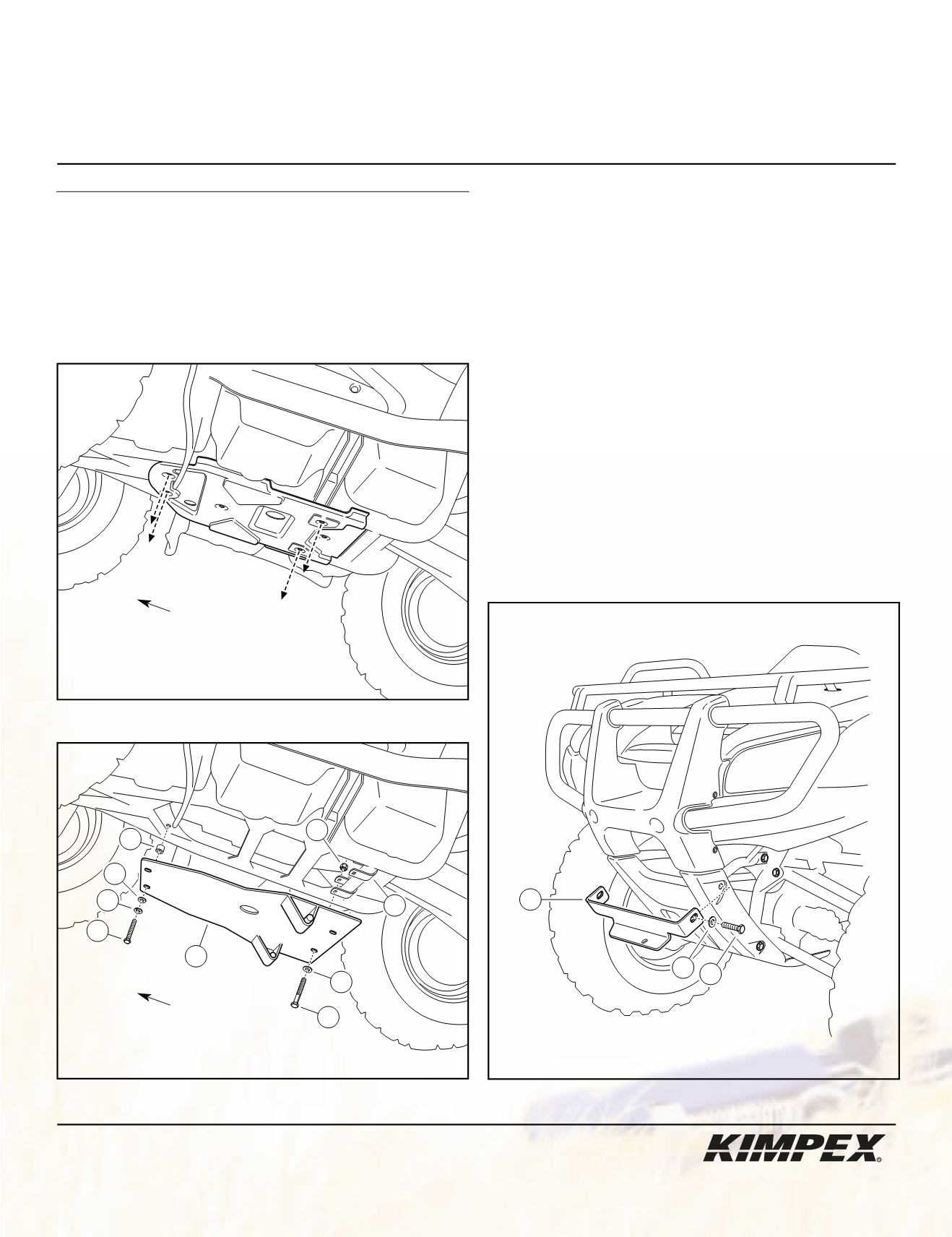

INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073291
Honda Foreman, Foreman Rubicon
1
2
3
4
5
6
7
4
8
schéma B
schéma C
9
4 10
VUE AVANT
VUE CÔTÉ GAUCHE
VUE CÔTÉ GAUCHE
avant du
véhicule
avant du
véhicule
Réf. Description
N° d’article
Qté
Adaptateur
2810105-1000
1
Bride en «U» 1-1/8” diam. X 4-5/8”
Q2118-20001
2
Boulon hex. 5/16” nc X 2-1/4”
S1711-00518-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 6
Écrou autobloquant 5/16” nc
S4186-10500-022 2
Boulon hex. M8 X 40mm
S1111-08040-0D1 2
Rondelle frein 5/16” diam.
S4511-00500-002 2
Espaceur 5/8” D.E. X .385” D.I. X 5/8”
Q2212-10022
2
Attache avant
2810105-2000
1
Boulon hex. M8 X 25mm
S1111-08025-0D1 2
schéma A
1) (Voir schéma A).
Retirer les quatre boulons d’origine
retenant la plaque protectrice au châssis.
2) (Voir schéma B).
Fixer la partie arrière de l’adaptateur
au châssis à l’aide de
(2)
brides en «U»
1-1/8” diam. X 4-5/8”
,
de
(2)
boulons hex.
5/16” nc X 2-1/4”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser les premiers filets seulement).
Fixer la partie avant de l’adaptateur au châssis à l’aide de
(2)
boulons hex.
M8 X 40mm
, de
(2)
rondelles freins
5/16” diam.
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
espaceurs
5/8” D.E. X .385” D.I. X 5/8”
. Resserrer tous les
boulons et les écrous.
3) (Voir schéma C).
Retirer et jeter les deux vis mécaniques
supérieures (une de chaque côté) retenant le protecteur du
différentiel au châssis.
4) (Voir schéma C).
Fixer l’attache avant
au châssis à
l’aide de
(2)
boulons hex.
M8 X 25mm
et de
(2)
rondelles
plates
5/16” diam.
.
Note :
La hauteur de levage de la pelle peut être ajustée en
installant le mousqueton sur différentes mailles de la
chaîne de levage.
