INSTRUCTIONS D'ASSEMBLAGE
ATTACHEMENT DE PELLE
Kimpex
# 073063
Artic Cat 500, 650
Réf. Description
N° d’article
Qté
Adaptateur
2810082-1000
1
Bride en «U» 1-1/4” diam. X 5”
Q2120-20001
2
Boulon hex. 5/16” nc X 2-1/4”
S1711-00518-022 4
Rondelle plate 5/16” diam.
S4612-00500-002 4
Écrou autobloquant 5/16” nc
S4186-10500-022 4
Bride en «U» 1-1/8” diam. X 4-5/8”
Q2118-20001
2
1)

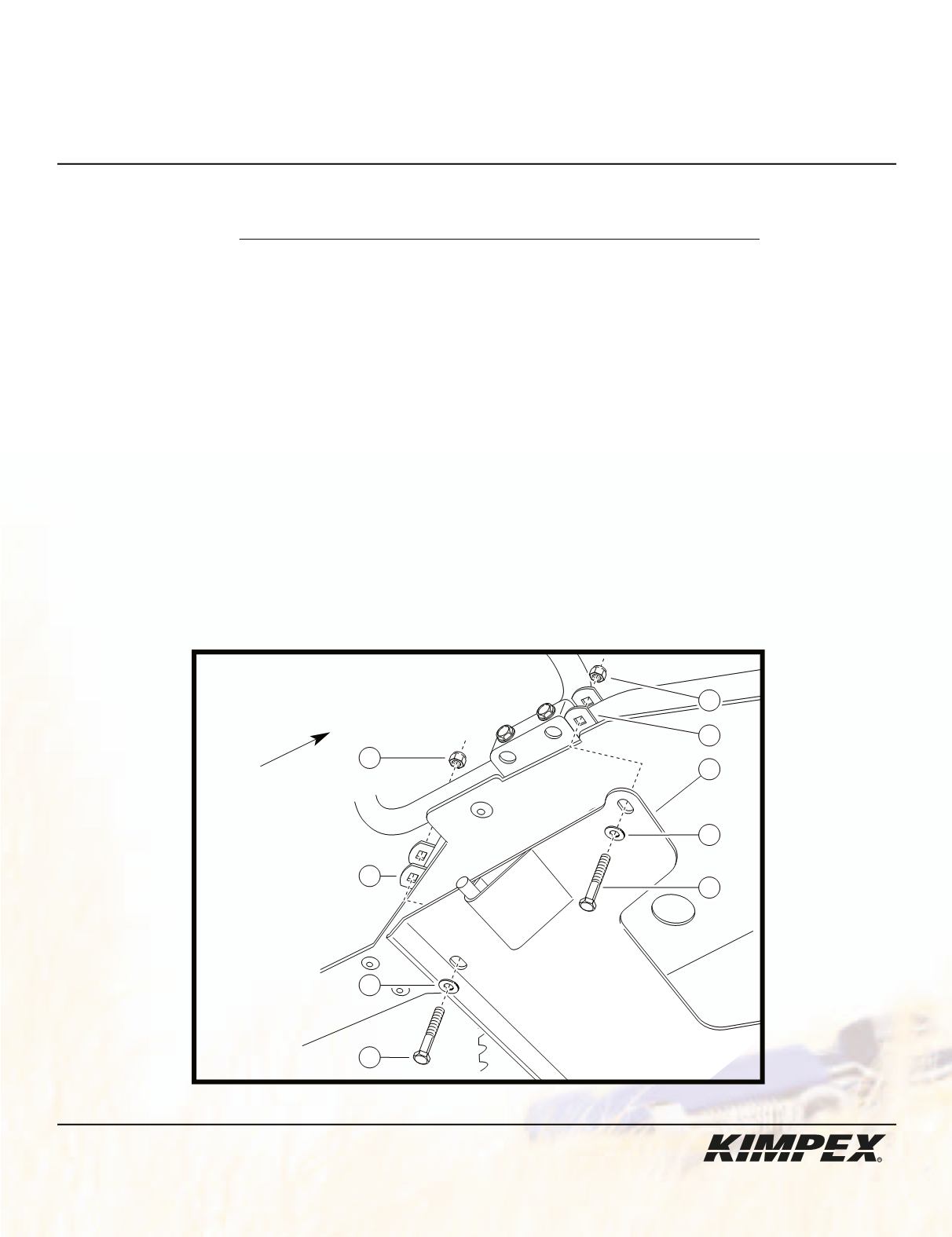

Fixer la partie avant de l’adaptateur au châssis à l’aide de
(2)
brides en «U»
1-1/4” diam. X 5”
, de
(2)
boulons hex
5/16” nc X 2-1/4”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser les premiers filets
seulement).
Fixer la partie arrière de l’adaptateur au châssis à l’aide de
(2)
brides en «U»
1-1/8” diam. X 4-5/8”
, de
(2)
boulons hex
5/16” nc X 2-1/4”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
Resserrer tous les boulons et les écrous.
1
2
3
4
5
6
3
4
5
VUE CÔTÉ DROIT
avant du
véhicule
