INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073148
Bombardier Outlander 800
schéma D
2
1
5
4
schéma B
2
1
3
4
schéma C
2
1
5/16” Ø
schéma A
2
1
3
4
IMPORTANT : SUIVRE LES ÉTAPES SUIVANTES SEULEMENT SI VOTRE VÉHICULE EST ÉQUIPÉ DE ROUES.

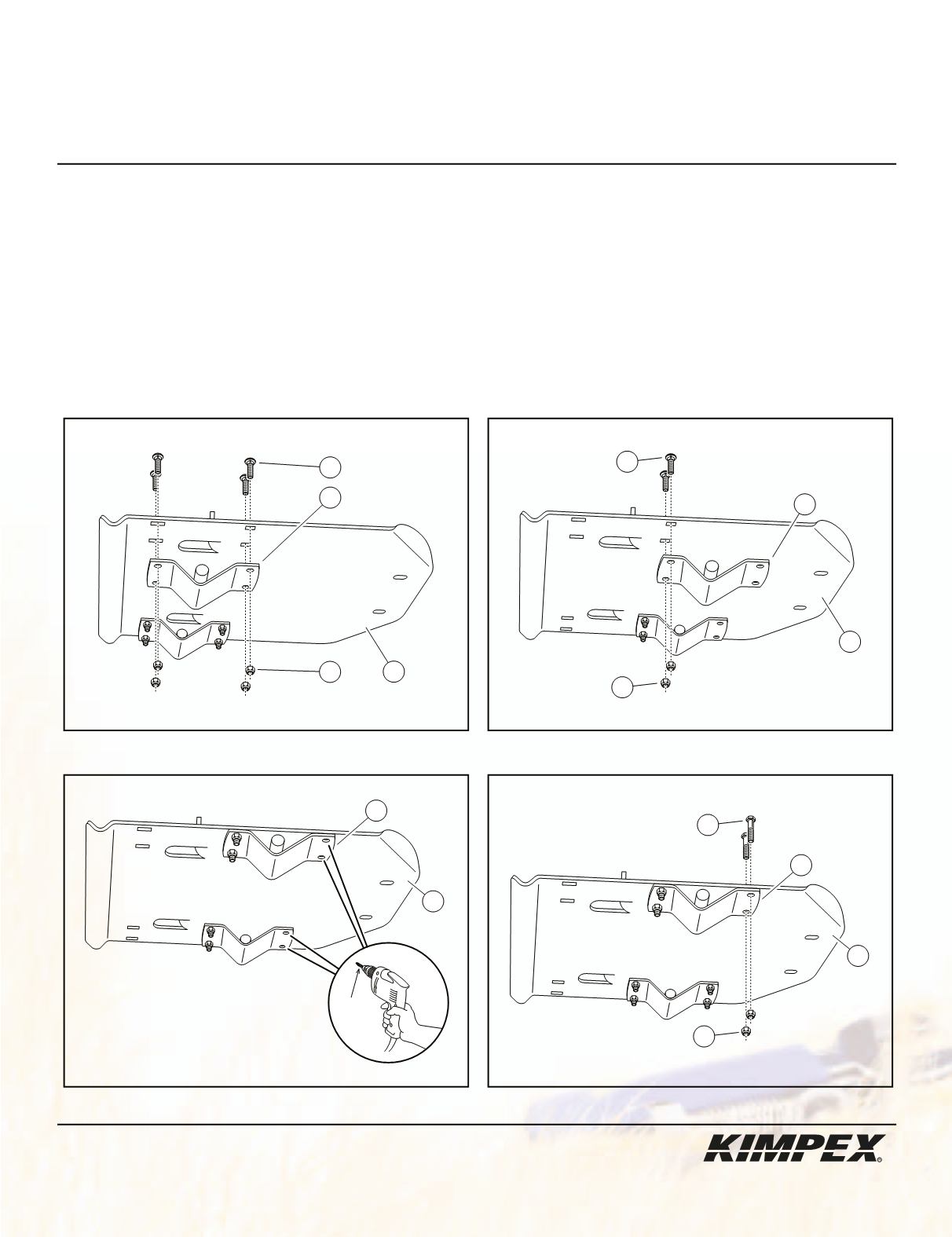

1) (Voir schéma A).
Retirer les écrous autobloquants et les boulons de carrosserie retenant les
(2)
crochets à l’adaptateur .
2) (Voir schéma B).
Repositionner les
(2)
crochets sur l’adaptateur tel qu’illustré et fixer à l’aide de
(4)
boulons de carrosserie et de
(4)
écrous autobloquants retirés à l’
étape 1
.
3) (Voir schéma C).
En utilisant les crochets comme gabarit, percer l’adaptateur de quatre trous à l’aide d’un foret 5/16” diam.
4) (Voir schéma D).
Fixer les crochets à l’aide de
(4)
boulons hex.
M8-1.25 X 25mm
et de
(4)
écrous autobloquants .
5)
Poursuivre l’installation en vous référant à l’instruction de l’ensemble.
