INSTRUCTIONS D'ASSEMBLAGE
ATTACHEMENT DE PELLE
Kimpex
# 073142
Bombardier Outlander 800
2
5
6 4
7
6
8
4
schéma A
2
1
3
4
VUE
CÔTÉ DROIT
VUE
CÔTÉ DROIT
avant du
véhicule
avant du
véhicule
Réf. Description
N° d’article
Qté
Crochet
2810121-1000
2
Adaptateur
2810137-1000
1
Boulon de carrosserie 5/16” nc X 3/4”
S2412-0D012-002 8
Écrou autobloquant 5/16” nc
S4186-10500-022 12
Boulon hex. 5/16” nc X 1-1/2”
S1711-00512-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 4
Boulon hex. 5/16” nc X 1”
S1711-00508-022 2
Rondelle Fender 5/16” D.I. X 1-1/8” D.E.
S4614-00500-072 2

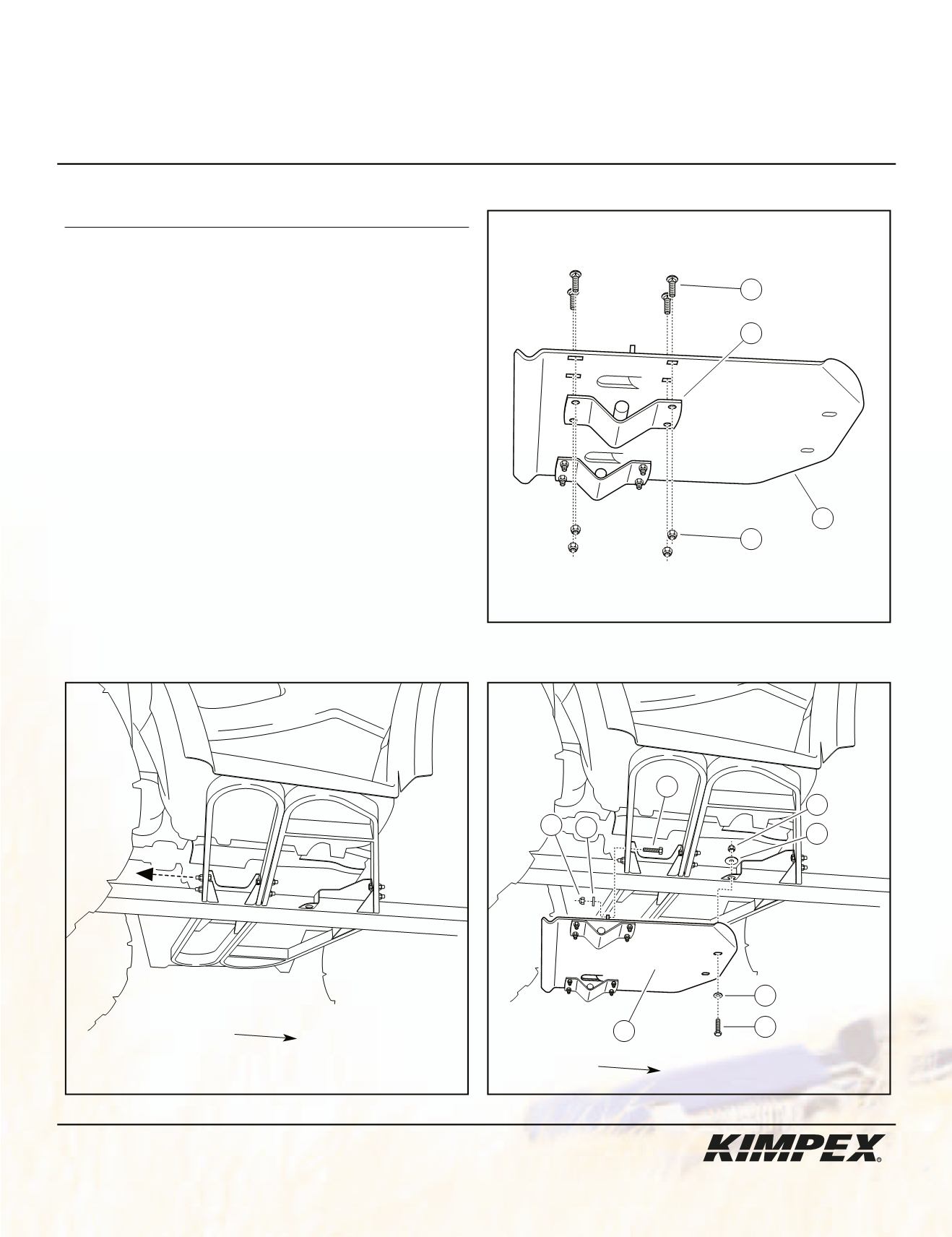

1) (Voir schéma A).
Fixer les
(2)
crochets
à l’adaptateur
à
l’aide des
(8)
boulons de carrosserie
5/16” nc X 3/4”
et des
(8)
écrous autobloquants
5/16” nc
.
2) (Voir schéma B). NOTE :
Pour les modèles 2009, retirer le
protecteur de plastique.
Retirer et jeter les deux boulons arrière d’origine (un de chaque
côté) retenant les supports de repose-pieds au chassis.
3) (Voir schéma C).
Fixer la partie arrière de l’adaptateur
au
châssis à l’aide de
(2)
boulons hex.
5/16” nc X 1-1/2”
, de
(2)
ron-
delles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser les premiers filets seulement).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 1”
, de
(2)
rondelles plates
5/16” diam.
,
de
(2)
rondelles Fender
5/16” D.I. X 1-1/8” D.E.
et de
(2)
écrous
autobloquants
5/16” nc
.
Resserrer tous les boulons et les écrous.
