KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-607 (f-7)
81-681
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073394
Kawasaki Bayou 300 4X4
4
8 9
10
10
5
5
9

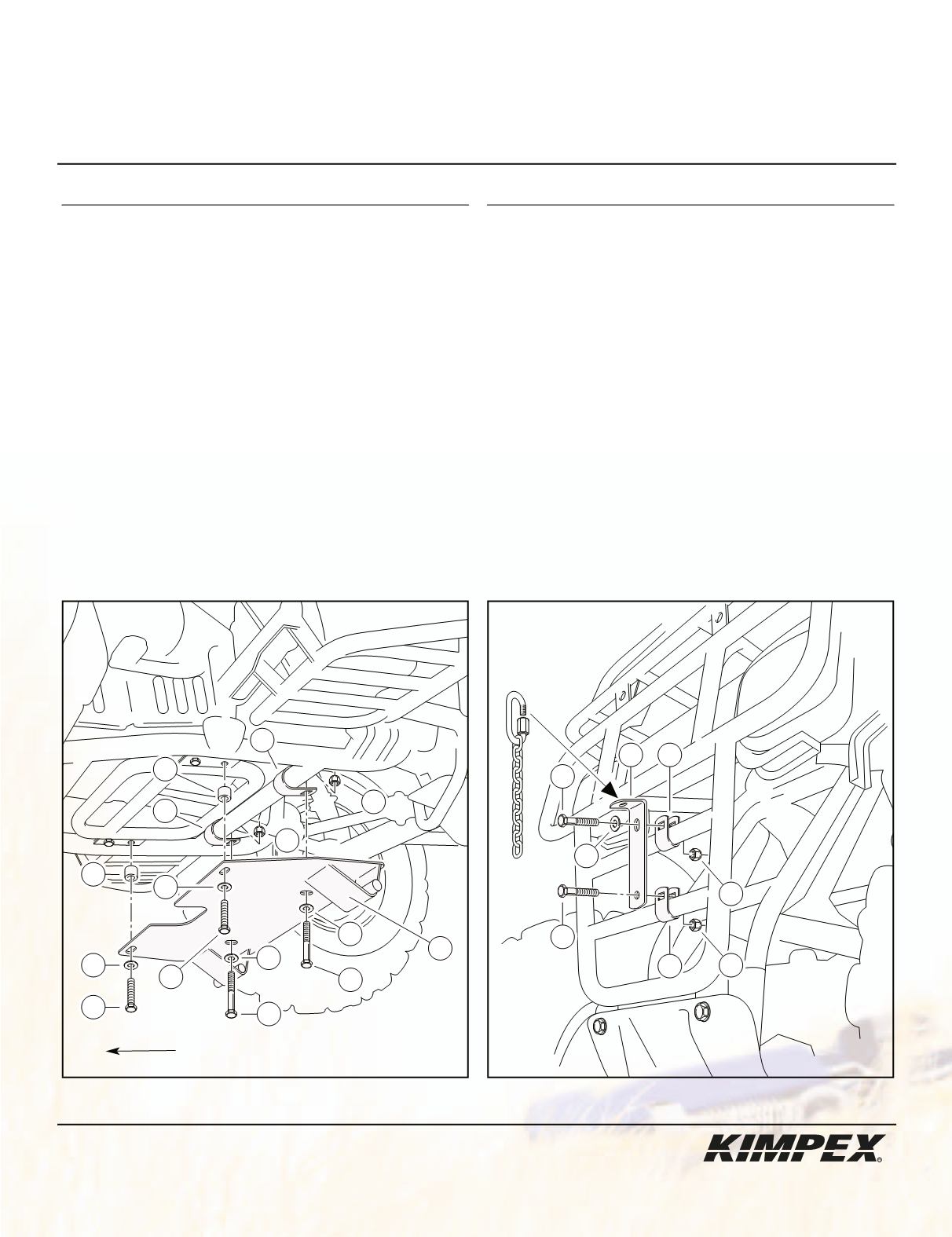

schéma A
schéma B
VUE CÔTÉ
GAUCHE
VUE
AVANT
avant
du véhicule
1
3
4
5
2
2
5
3
4
4
4
7
6
7
6
Réf. Description
N° d’article Quantité
Adaptateur
81-681-1000
1
Bride en «U»
1-1/8” diam. X 4-5/8”
Q2118-20001 2
Boulon hex. 5/16” nc X 2”
S1711-00516-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 5
Écrou autobloquant 5/16” nc S4186-10500-022 4
Réf. Description
N° d’article Quantité
Boulon hex. M8 X 30 mm S1111-08030-0D1 2
Espaceur
5/8” diam. X .120” X .437”
51-223-8010
2
Attache avant
81-681-2000
1
Bride en «U» 3/4” diam. X 3-3/4” Q2112-20007 2
Boulon hex. 5/16” nc X 1-1/2” S1711-00512-022 2
1) (Voir schéma A)
Fixer l’arrière de l’adaptateur
au châssis à l’aide de
(2)
brides en «U»
1-1/8” diam. X 4-5/8”
, de
(2)
boulons hex.
5/16” nc X 2”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser les premiers filets
seulement). Enlever les deux boulons d’origine retenant la partie arrière de la plaque protectrice au châssis. Fixer l’avant
de l’adaptateur à l’aide de
(2)
boulons hex.
M8 X 30 mm
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
espaceurs
5/8” diam. X .120” X .437”
. Resserrer tous les boulons et les écrous.
2) (Voir schéma B)
Fixer l’attache avant aux tubes horizontaux du pare-chocs d’origine à l’aide de
(2)
brides en «U»
3/4” diam. X 3-3/4”
,
de
(2)
boulons hex.
5/16” nc X 1-1/2”
, d’une rondelle plate
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
Note :
La hauteur de levage de la pelle peut être ajustée en installant le mousqueton sur différentes mailles de la chaîne de
levage.
