INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073403
Polari sXplorer 400

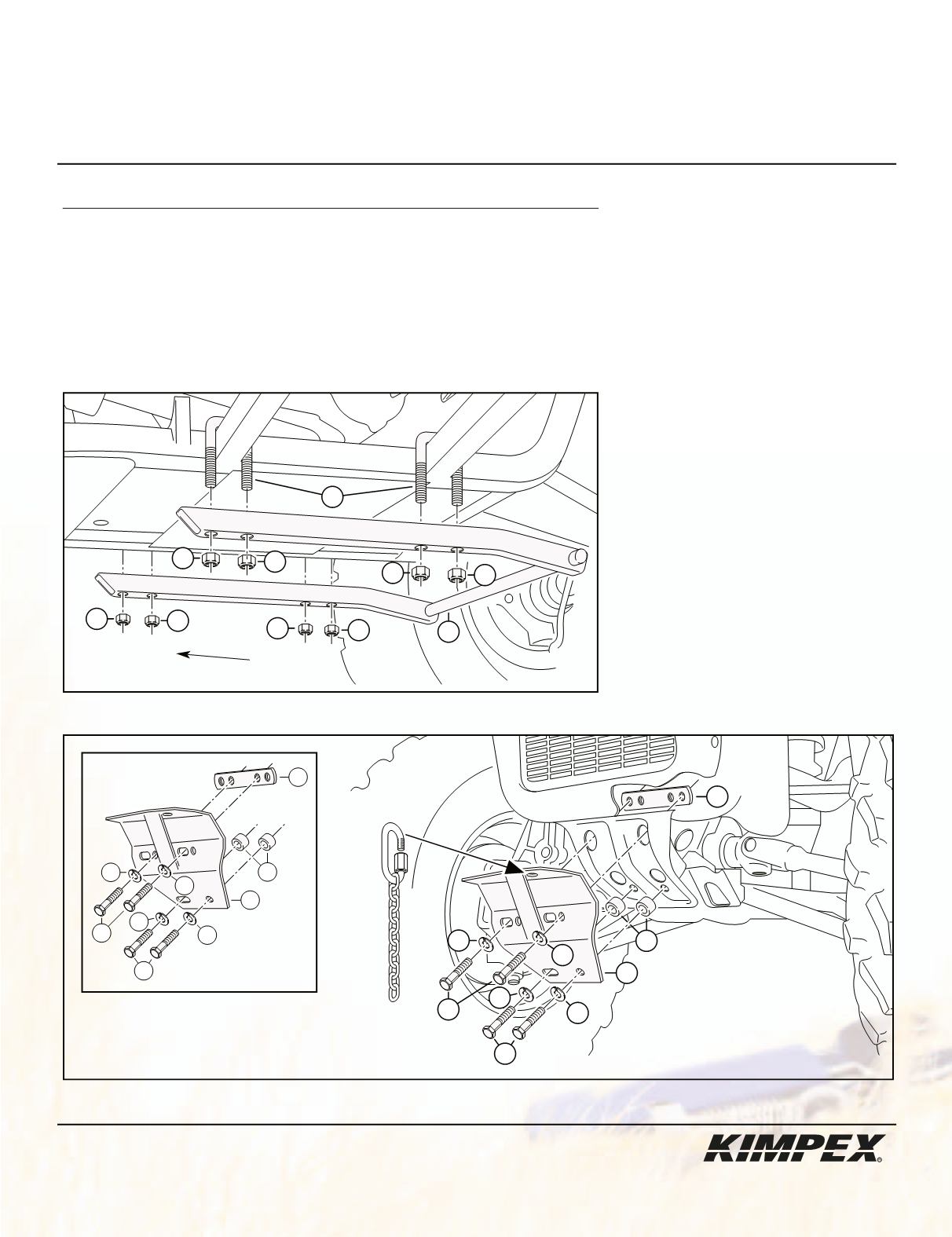

schéma A
schéma B
1) (Voir schéma A)
Fixer l’adaptateur
au châssis
à l’aide de
(4)
boulons en «U»
5/16” nc X 1-1/2”
et de
(8)
écrous
autobloquants
5/16” nc
.
2) (Voir schéma B)
Enlever les deux boulons d’ori-
gine situés au bas du protecteur
avant. Fixer le bas de l’attache
avant
à l’aide de
(2)
boulons
hex.
5/16” nc X 1-1/4”
, de
(2)
ron-
delles freins
5/16” diam.
et de
(2)
espaceurs
5/8” diam. X 7/16”
(visser les premiers filets seule-
ment). Fixer le haut de l’attache
avant
à l’aide de
(2)
boulons
hex.
5/16” nc X 1-1/4”
, de
(2)
ron-
delles freins
5/16” diam.
et du
support de fixation . Resserrer
tout les boulons et les écrous.
Note:
La hauteur de levage de la pelle
peut être ajustée en installant
le mousqueton sur différentes
mailles de la chaîne de levage.
Pour modèle Xplorer ‘95
4
5
6
7
8
5
6
6
6
1
2
3
3
3
3
3
3
3
3
Réf. Description
N° d’article
Quantité
Adaptateur
81-482-1000
1
Boulon en «U» 5/16” nc X 1-1/2”
S2211-D1639-002 4
Écrou autobloquant 5/16” nc
S4186-10500-022 8
Attache avant
81-482-2000
1
Boulon hex. 5/16” nc X 1-1/4”
S1711-00510-022 4
Rondelle frein 5/16” diam.
S4511-00500-002 4
Espaceur 5/8” diam. X 7/16”
51-223-8010
2
Support de fixation
51-223-8050
1
4
5
6
7
8
5
6
6
6
VUE CÔTÉ GAUCHE
VUE AVANT
avant
du véhicule
