INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073707
Yamaha Grizzly

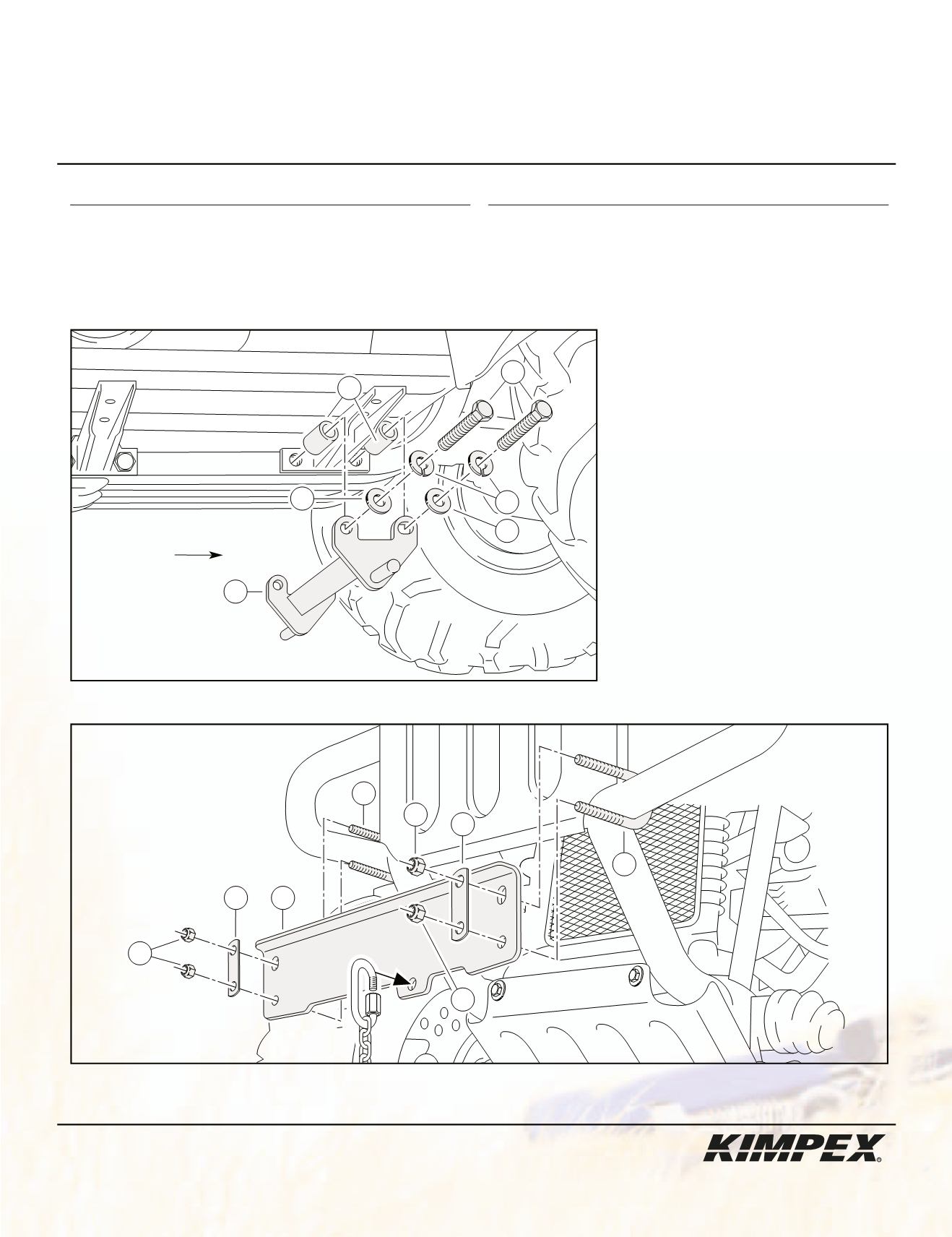

schéma A
schéma B
Réf. Description
N° d’article Quantité
Adaptateur
81-884-1000
1
Boulon hex. M10 X 55 mm S1211-10055-0D1 4
Rondelle frein 7/16” diam.
S4511-00700-002 4
Rondelle plate 7/16” diam.
S4612-00700-002 4
Espaceur 3/4” D.E. X .156” X 1” Q2212-10028
4
Réf. Description
N° d’article Quantité
Attache avant
81-884-2000
1
Boulon en «U»
5/16” nc X 1-3/8” X 2-3/16” X 1” S2215-D2235-002 2
Plaque pour boulon en «U»
S2251-D2200-002 2
Écrou autobloquant 5/16” nc S4186-10500-022 4
1) (Voir schéma A)
Enlever les quatre boulons d’origine
retenant les repose-pieds au châssis.
Fixer l’adaptateur
à l’aide de
(4)
boulons hex.
M10 X 55 mm
, de
(4)
rondelles freins
7/16” diam.
, de
(4)
rondelles plates
7/16” diam.
et de
(4)
espaceurs
3/4” D.E. X .156” X 1”
.
2) (Voir schéma B)
Fixer l’attache avant
aux tubes
du pare-chocs d’origine à l’aide de
(2)
boulons en «U»
5/16” nc X 1-3/8” X
2-3/16” X 1”
, de
(2)
plaques pour
boulon en «U»
et de
(4)
écrous
autobloquants
5/16” nc
.
Note:
La hauteur de levage de la pelle
peut être ajustée en installant le
mousqueton sur différentes mailles
de la chaîne de levage.
1
2
5
3
4
4
9
6 8
7
7
8 9
9
