A-710 ( F-96)
81-779
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073617
Suzuki Quad Master 500

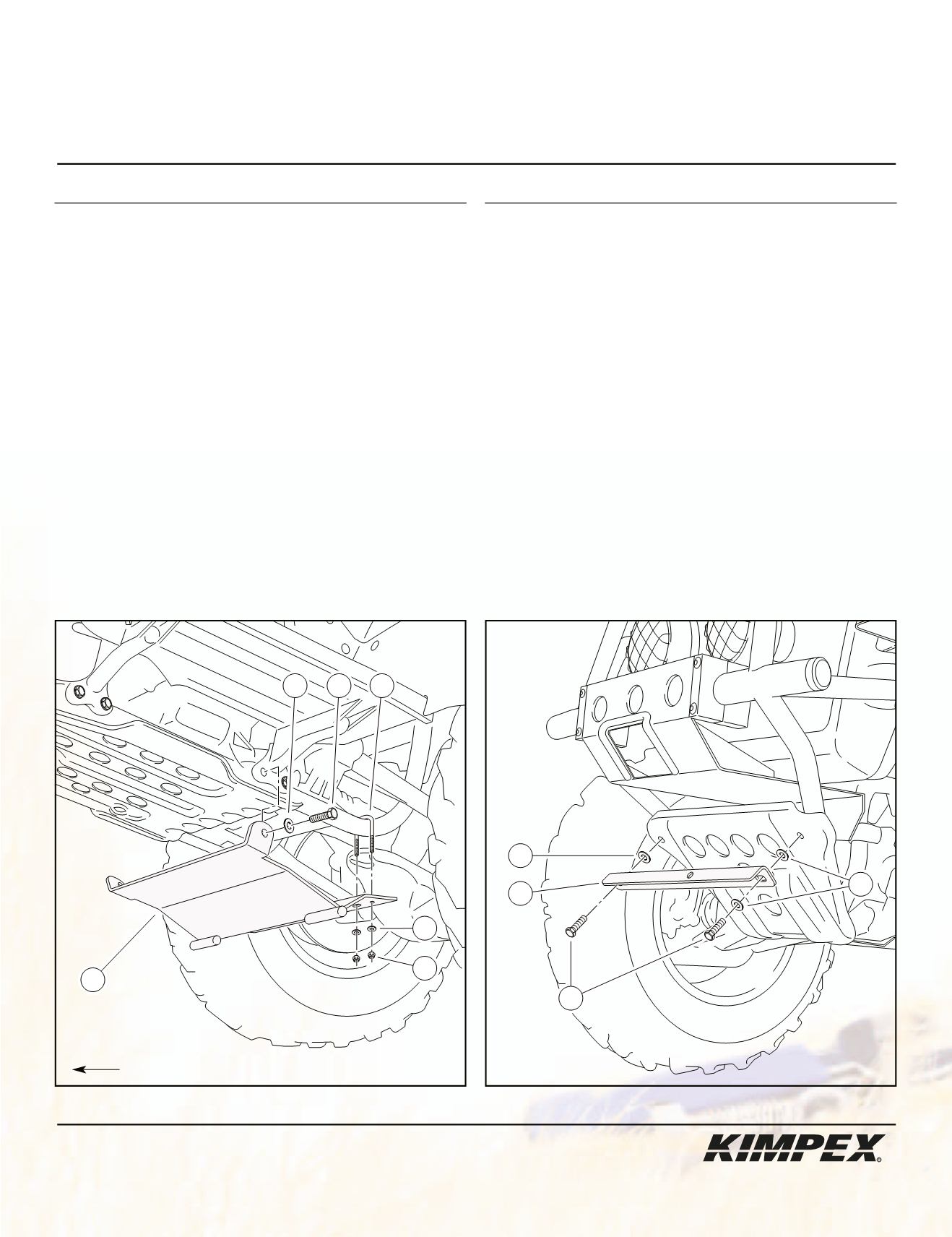

schéma A
schéma B
Réf. Description
N° d’article Quantité
Adaptateur
81-779-1000
1
Boulon hex. M10 X 30mm S1211-10030-0D1 2
Rondelle plate 3/8” diam.
S4612-00600-002 2
Boulon en «U»
1/4” nc X 1-1/8” X 2” X 7/8” S2215-C1832-002 2
Réf. Description
N° d’article Quantité
Rondelle plate 1/4” diam.
S4612-00400-002 7
Écrou autobloquant 1/4” nc S4186-10400-022 4
Attache avant
81-779-2000
1
Boulon hex. M6 X 20mm S1111-06020-0D1 2
5
8
7
5
1
3 2 4
5
6
1) (Voir schéma A).
Enlever les deux boulons avant (un de chaque côté) retenant les supports arrière des repose-pieds au châssis. Fixer la
partie avant de l’adaptateur
aux supports à l’aide de
(2)
boulons hex.
M10 X 30mm
et de
(2)
rondelles plates
3/8” diam.
(visser les premiers filets seulement).
2) (Voir schéma A).
Fixer la partie arrière de l’adaptateur
aux tubes du châssis à l’aide de
(2)
boulons en «U»
1/4” nc X 1-1/8” X 2” X 7/8”
,
de
(4)
rondelles plates
1/4” diam.
et de
(4)
écrous autobloquants
1/4” nc
. Resserrer tous les boulons et les écrous.
3) (Voir schéma B).
Enlever les deux boulons supérieurs retenant le protecteur avant au châssis. Fixer l’attache avant à l’aide de
(2)
boulons
hex.
M6 X 20mm
et de
(3)
rondelles plates
1/4” diam.
.
Note :
La hauteur de levage de la pelle peut être ajustée en installant le mousqueton sur différentes mailles de la chaîne
de levage.
VUE CÔTÉ GAUCHE
VUE
AVANT
avant du véhicule
