INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073753
Yamaha Grizzly 660
1
2
3
2
avant du
véhicule
avant du
véhicule
Réf. Description
N° d’article
Qté
Adaptateur
80-870-1000
1
Boulon hex. M8 X 20mm S1111-08020-0D1 4
Rondelle plate 5/16” diam. S4612-00500-002 2

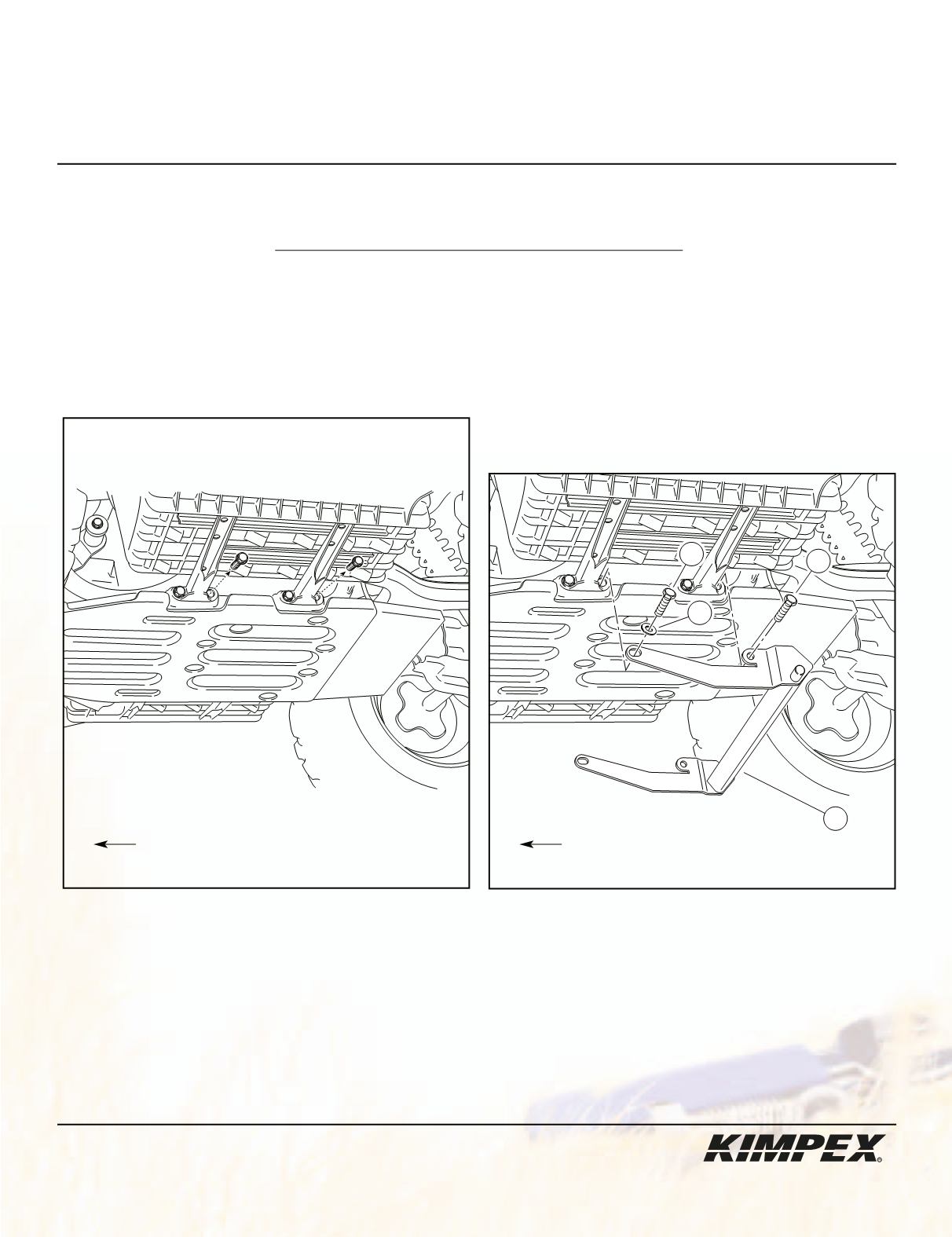

schéma B
VUE CÔTÉ GAUCHE
VUE CÔTÉ GAUCHE
2) (Voir schéma B).
Fixer la partie avant de l’adaptateur aux
supports avant à l’aide de
(2)
boulons hex.
M8 X 20mm
et de
(2)
rondelles plates
5/16” diam.
(visser les premiers filets
seulement). Fixer la partie arrière de l’adaptateur
aux
supports arrière à l’aide de
(2)
boulons hex.
M8 X 20mm
.
Resserrer tous les boulons.
1) (Voir schéma A).
Enlever les quatre boulons (deux de
chaque côté) retenant l’arrière des supports de repose-pieds au
châssis.
schéma A
