INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073229, 073281
Honda TRX 350, Rancher
Réf. Description
N° d’article
Qté
Adaptateur
80-570-1000
1
Boulon en «U» 1/4” nc X 1-1/8” X 2” X 1-1/8” S2215-C1832-002 2
Rondelle plate 1/4” diam.
S4612-00400-002 2
Écrou autobloquant 1/4” nc
S4186-10400-022 4
Boulon hex. 3/8” nc X 3/4”
S1711-00606-022 2
Rondelle frein 3/8” diam.
S4511-00600-002 2
Rondelle plate 3/8” diam.
S4612-00600-002 1
Support de fixation fileté
80-570-3000
1
1)
Fixer la partie arrière de l’adaptateur au châssis à l’aide de
(2)
boulons en «U»
1/4” nc X 1-1/8” X 2” X 1-1/8”
, de
(2)
rondelles plates
1/4” diam.
et de
(4)
écrous autobloquants
1/4” nc
(visser les
premiers filets seulement).
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
3/8” nc X 3/4”
, de
(2)
rondelles freins
3/8” diam.
,
d’une rondelle plate
3/8” diam.
et du support de fixation fileté .
Resserrer tous les boulons et les écrous.
1
6
5
8
2
3
4
7

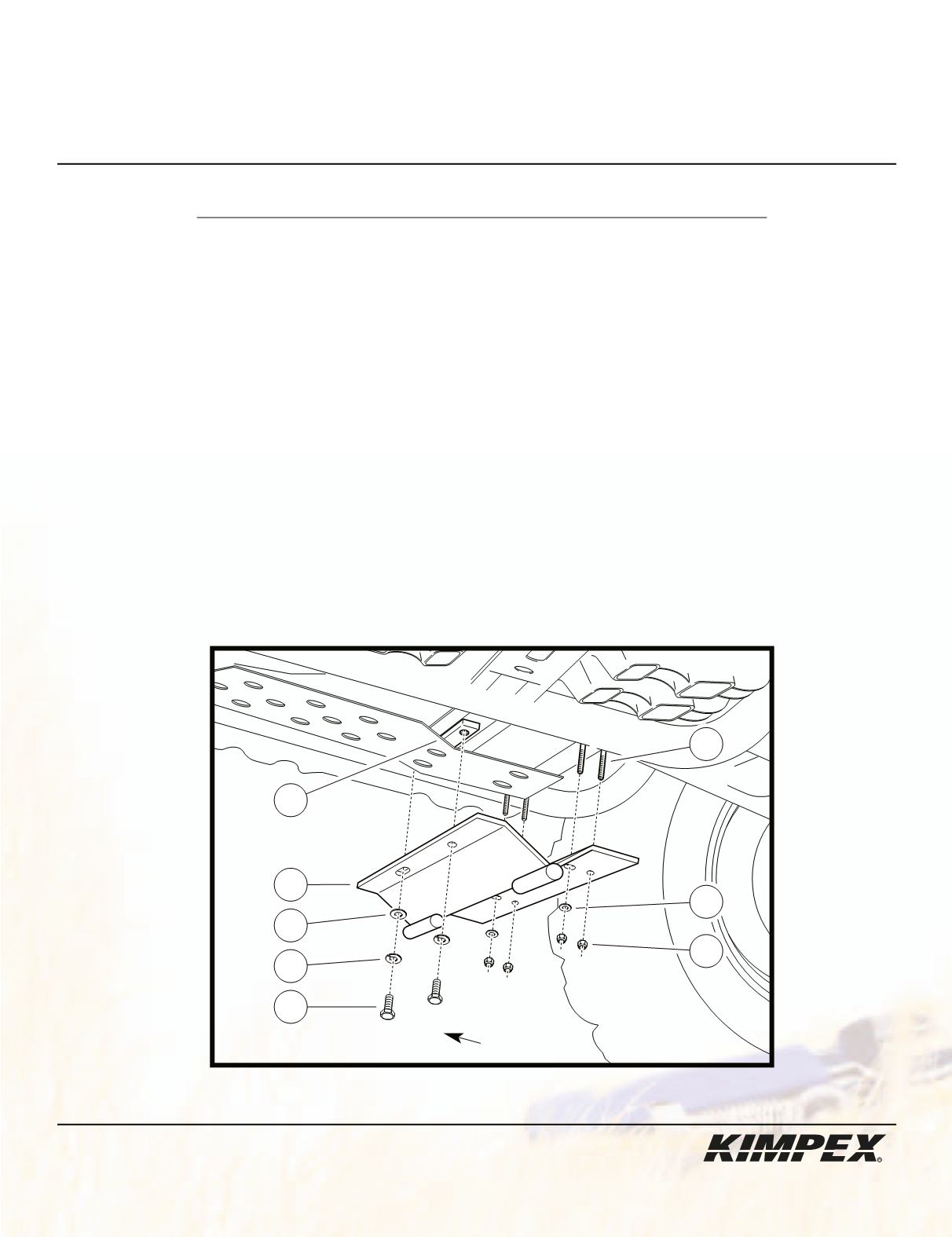

VUE CÔTÉ GAUCHE
avant
du véhicule
