181 / 371
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-604 (f-31A) Rév. C
81-483
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073419
Polaris Sportsman 400, 500
3
6
2
4
5
2
5
4

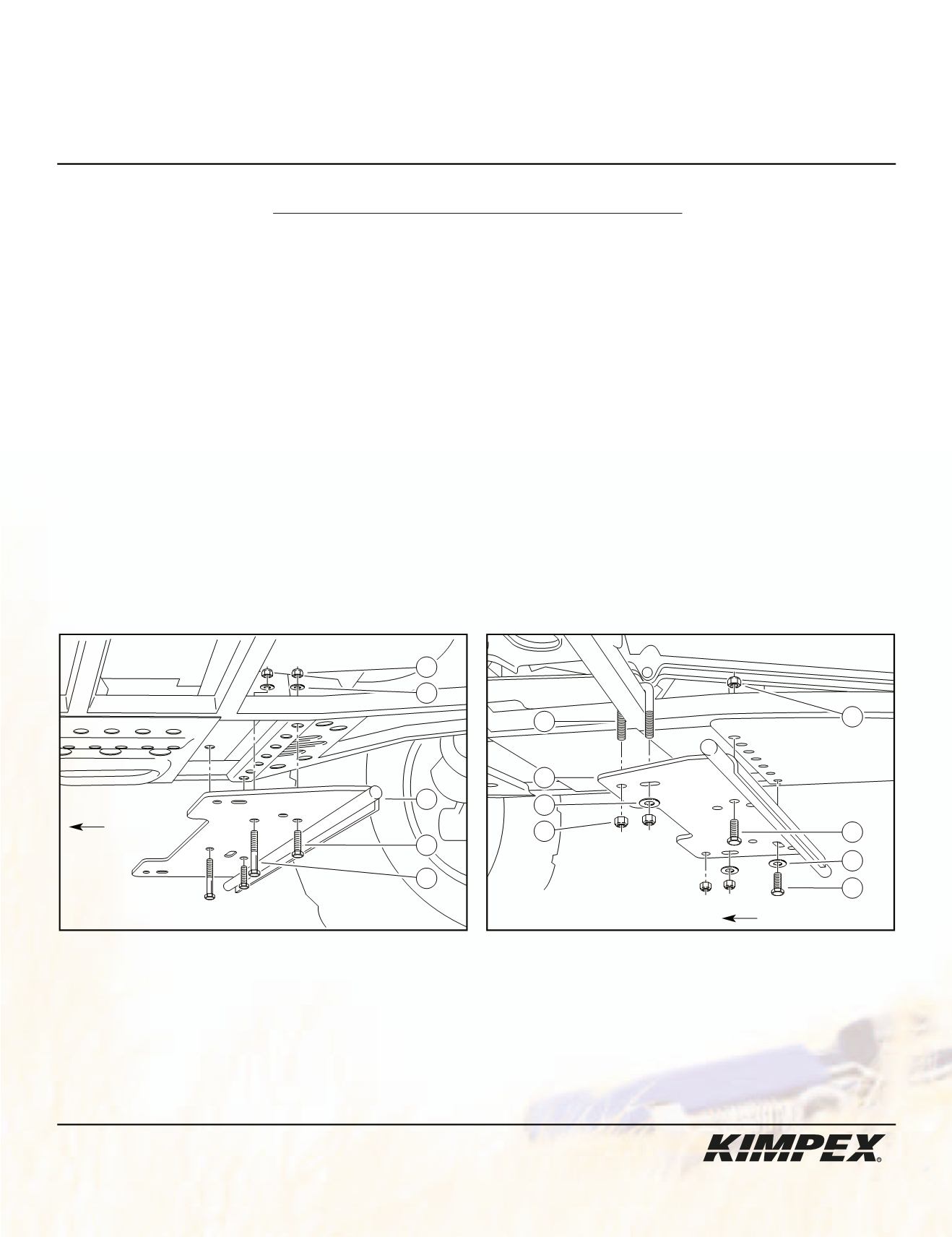

Modèles antérieurs à 2003
VUE CÔTÉ GAUCHE
3
5
1
4
2
Modèles 2003 et plus
VUE
CÔTÉ GAUCHE
Réf. Description
N° d’article
Qté
Boulon hex. 5/16” nc X 2”
S1711-00516-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 4
Adaptateur
81-483-1000
1
Écrou autobloquant 5/16” nc
S4186-10500-022 6
Boulon hex. 5/16” nc X 1”
S1711-00508-022 2
Boulon en «U» 5/16” nc X 2-1/4” 51-223-8030
2
MODÈLES ANTÉRIEURS À 2003 :
Fixer la partie avant de l’adaptateur à l’aide de
(2)
boulons
en «U»
5/16” nc X 2-1/4”
, de
(2)
rondelles plates
5/16” diam.
et de
(4)
écrous autobloquants
5/16” nc
.
Fixer la partie arrière de l’adaptateur à l’aide de
(2)
boulons
hex.
5/16” nc X 1”
, d’une rondelle plate
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
MODÈLES 2003 ET PLUS :
Fixer la partie avant de l’adaptateur à l’aide de
(2)
boulons
hex.
5/16” nc X 2”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
Fixer la partie arrière de l’adaptateur à l’aide de
(2)
boulons
hex.
5/16” nc X 1”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
avant du véhicule
avant du
véhicule
