KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Lithographié au Canada / Litho’d in Canada
A-715 (f-92) Rév. A
81-889
INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073730
Yamaha Big Bear 400, 2000

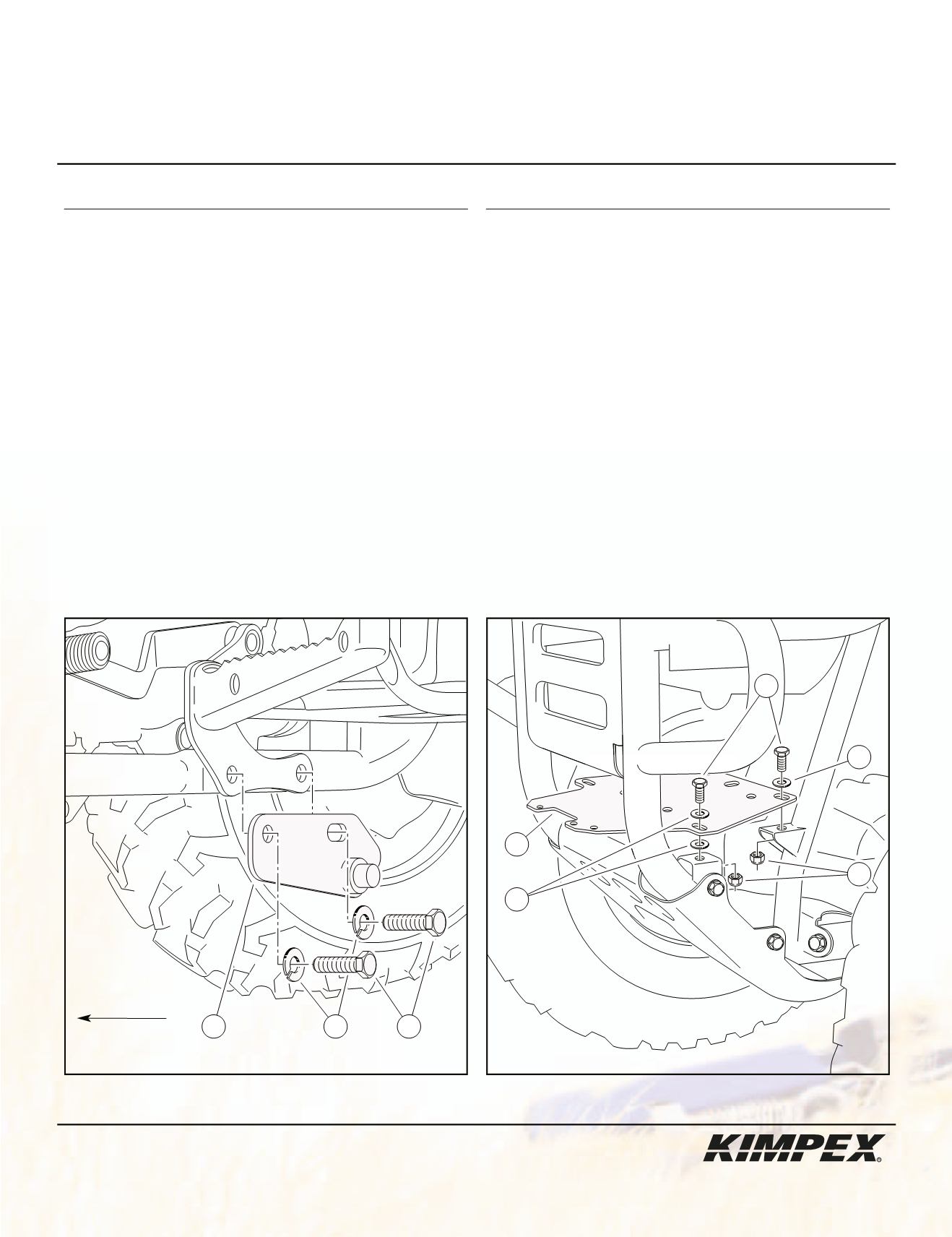

schéma A
schéma B
Réf. Description
N° d’article Quantité
Adaptateur gauche
81-889-2000
1
Boulon hex. M10 X 30mm S1211-10030-0D1 4
Rondelle frein 7/16” diam.
S4511-00700-002 4
Adaptateur droit
81-889-1000
1
Réf. Description
N° d’article Quantité
Attache avant
80-165-1000
1
Boulon hex. 5/16” nc X 3/4” S1711-00506-022 4
Rondelle plate 5/16” diam.
S4612-00500-002 6
Écrou autobloquant 5/16” nc S4186-10500-022 4
5
7
6
7
8
2
3
1
1) (Voir schéma A).
Enlever les deux boulons d’origine retenant le repose-pieds gauche au châssis. Fixer l’adaptateur gauche au repose-
pieds à l’aide de
(2)
boulons hex.
M10 X 30mm
et de
(2)
rondelles freins
7/16” diam.
. Répéter la même opération pour
l’adaptateur droit .
2) (Voir schéma B).
Fixer la partie arrière de l’attache avant aux tubes du châssis à l’aide de
(2)
boulons hex.
5/16” nc X 3/4”
, de
(2)
rondelles
plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser les premiers filets seulement).
3) (Voir schéma B).
Fixer la partie avant de l’attache avant aux tubes du pare-chocs d’origine à l’aide de
(2)
boulons hex.
5/16” nc X 3/4”
,
de
(4)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
. Resserrer tous les boulons et les écrous.
Note :
La hauteur de levage de la pelle peut être ajustée en installant le mousqueton sur différentes mailles de la chaîne
de levage.
VUE CÔTÉ GAUCHE
VUE AVANT
avant
du véhicule
