INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073397
Kawasaki KVF 650
1
2
4 5
3
6
4
5
avant du
véhicule
avant du
véhicule
Réf. Description
N° d’article
Qté
Adaptateur
81-684-1000
1
Bride en «U» 1-1/4” diam. X 5” Q2120-20001
2
Boulon hex. 5/16” nc X 2-1/4” S1711-00518-022 2
Rondelle plate 5/16” diam.
S4612-00500-002 2
Écrou autobloquant 5/16” nc S4186-10500-022 4
Boulon hex. 5/16” nc X 1-3/4” S1711-00514-022 2

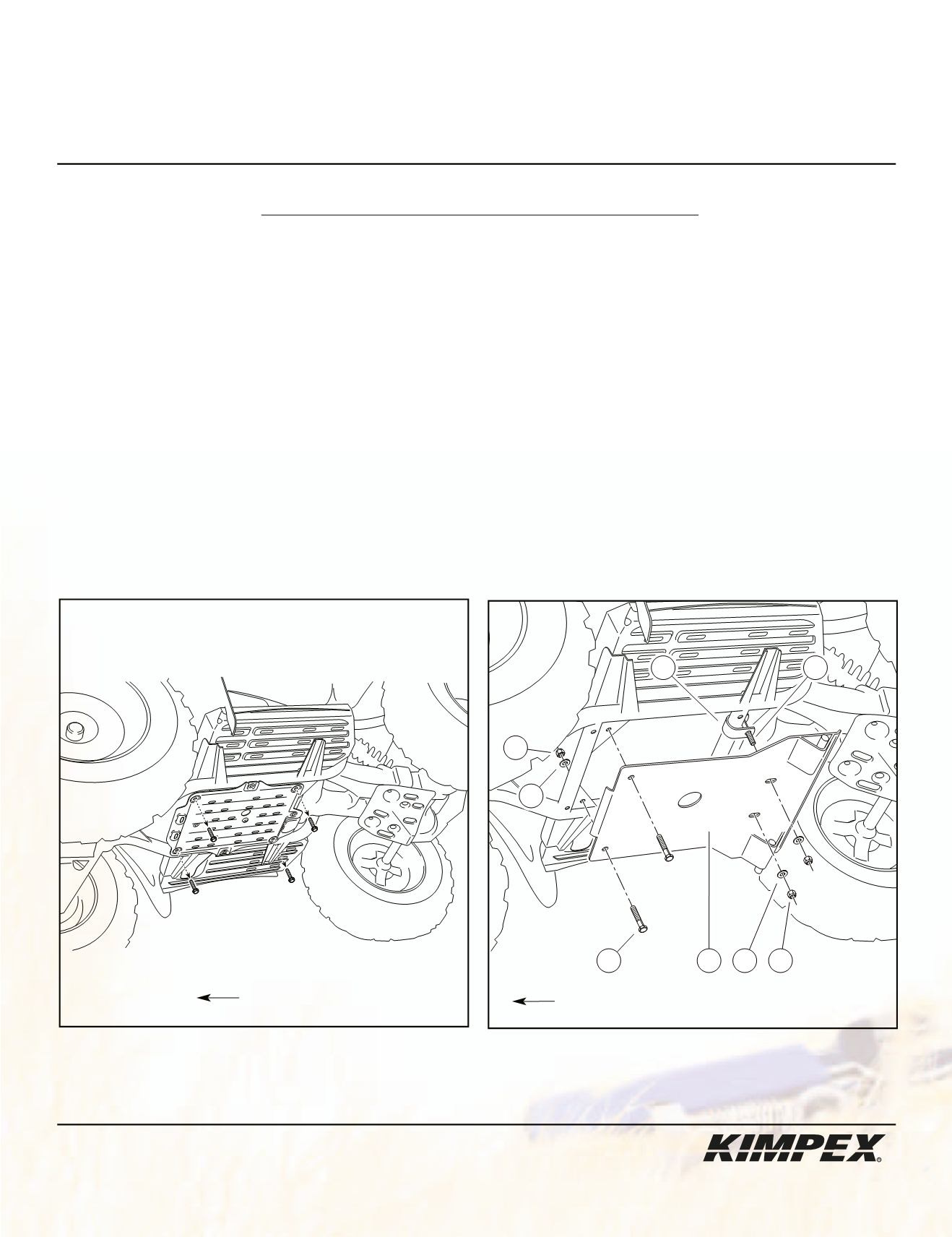

schéma B
VUE CÔTÉ GAUCHE
schéma A
1) (Voir schéma A).
Retirer les quatre boulons d’origine retenant la plaque protectrice au châssis.
2) (Voir schéma B).
Fixer la partie arrière de l’adaptateur
au châssis à l’aide de
(2)
brides en «U»
1-1/4” diam. X 5”
, de
(2)
boulons hex.
5/16” nc X 2-1/4”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
.
Fixer la partie avant de l’adaptateur
au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 1-3/4”
, de
(2)
rondelles plates
5/16” diam.
et de
(2)
écrous autobloquants
5/16” nc
(visser les premiers filets seulement).
Resserrer tous les boulons et les écrous.
