INSTRUCTIONS D'ASSEMBLAGE
ATTACHE DE PELLE
Kimpex
# 073395
Kawasaki KVF 300 4X4
5
7
7
6
8
6
1
3
4
3
4
2
2

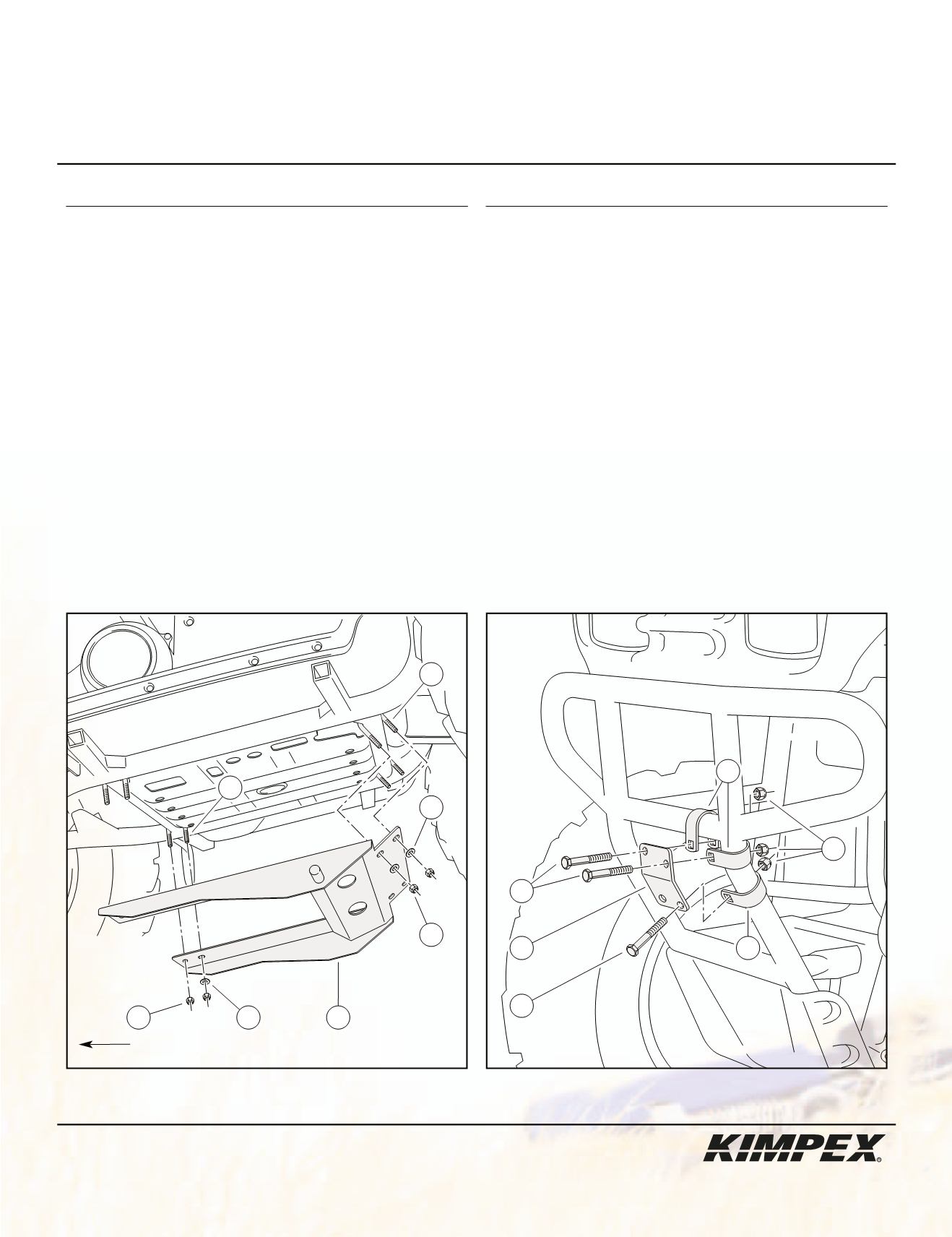

schéma A
schéma B
VUE CÔTÉ GAUCHE
VUE
AVANT
avant du véhicule
Réf. Description
N° d’article Quantité
Adaptateur
81-683-1000
1
Boulon en «U»
1/4” nc X 1-1/8” X 2” X 7/8” S2211-C1832-002 4
Rondelle plate 1/4” diam.
S4612-00400-002 6
Écrou autobloquant 1/4” nc S4186-10400-022 8
Réf. Description
N° d’article Quantité
Attache avant
81-683-2010
1
Bride en «U» 1-1/8” X 4-5/8” Q2118-20001
3
Boulon hex. 5/16” nc X 2”
S1711-00516-022 3
Écrou autobloquant 5/16” nc S4186-10500-022 3
1) (Voir schéma A).
Fixer la partie arrière de l’adaptateur
au tube du châssis à l’aide de
(2)
boulons en «U»
1/4” nc X 1-1/8” X 2” X 7/8”
,
de
(4)
rondelles plates
1/4” diam.
et de
(4)
écrous autobloquants
1/4” nc
(visser les premiers filets seulement).
2) (Voir schéma A).
Fixer la partie avant de l’adaptateur
au tube du châssis à l’aide de
(2)
boulons en «U»
1/4” nc X 1-1/8” X 2” X 7/8”
,
de
(2)
rondelles plates
1/4” diam.
et de
(4)
écrous autobloquants
1/4” nc
. Resserrer tous les boulons et les écrous.
3) (Voir schéma B).
Fixer l’attache avant aux tubes du pare-chocs avant d’origine à l’aide de
(3)
brides en «U»
1-1/8” X 4-5/8”
, de
(3)
boulons
hex.
5/16” nc X 2”
et de
(3)
écrous autobloquants
5/16” nc
.
Note :
La hauteur de levage de la pelle peut être ajustée en installant le mousqueton sur différentes mailles de la chaîne de
levage.
