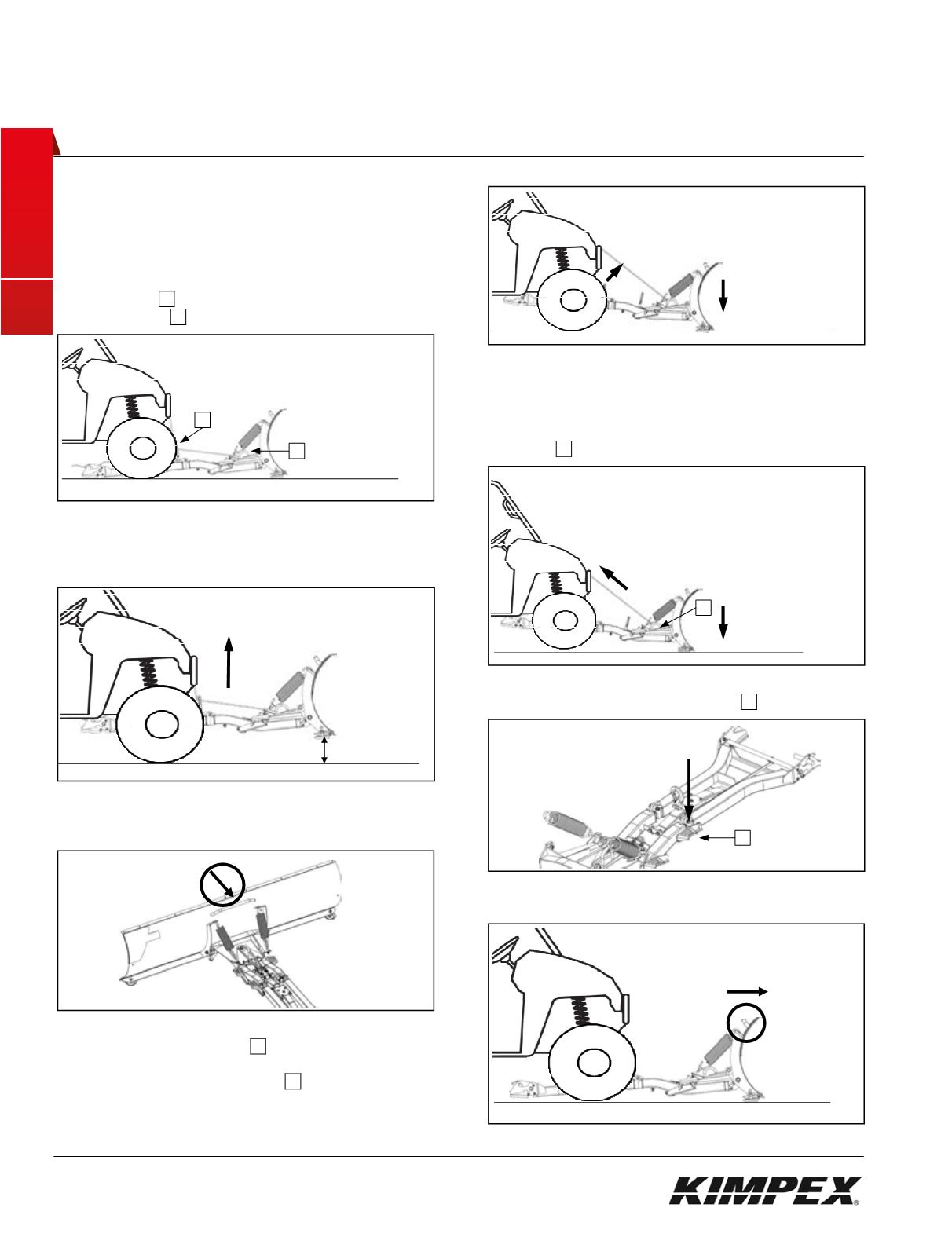

INSTALLATION DU CHÂSSIS
1) Avancez le véhicule au-dessus du châssis en
prenant soin dʼaligner lʼaxe du châssis avec le
véhicule.
2) Faites passer le câble du treuil dans l'assemblage
du crochet
38
et fixez le crochet du treuil au crochet
soudé avant
41
du châssis.
3) À lʼaide du treuil, soulevez la pelle à environ
6 pouces (150 mm) du sol. Une fois levé, le châssis
sʼalignera correctement sʼil a été bien aligné avec le
véhicule à lʼétape 1.
4) Poussez au centre de la pelle vers lʼarrière du
véhicule pour enclencher le châssis dans
lʼadaptateur du véhicule.
5) Abaissez le châssis de pelle et retirez le câble de
l'assemblage du crochet
38
.
ATTENTION : Si vous omettez de retirer le câble
de l'assemblage du crochet
38
, la hauteur de
levage sera moindre et le moteur du treuil sera
davantage sollicité, ce qui causera une usure
prématurée de celui-ci.
DÉPOSE DU CHÂSSIS
1) Abaissez le châssis de pelle à lʼaide du treuil.
2) Retirez le crochet du treuil du crochet soudé
avant
41
.
3)
Désengagez lʼarrière du châssis de lʼadaptateur à
lʼaide de la pédale soudée arrière
39
.
4) Retirez le châssis de pelle du véhicule à lʼaide de la
poignée située sur la pelle.
39
41
±6 po (150 mm)
