INSTRUCTIONS D'ASSEMBLAGE
CHÂSSIS-POUSSOIR POUR PELLE D'UTV « CLICK N GO 2 »
N
O
KIMPEX
374970
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
A-7815035
•
Imprimé au Canada
4

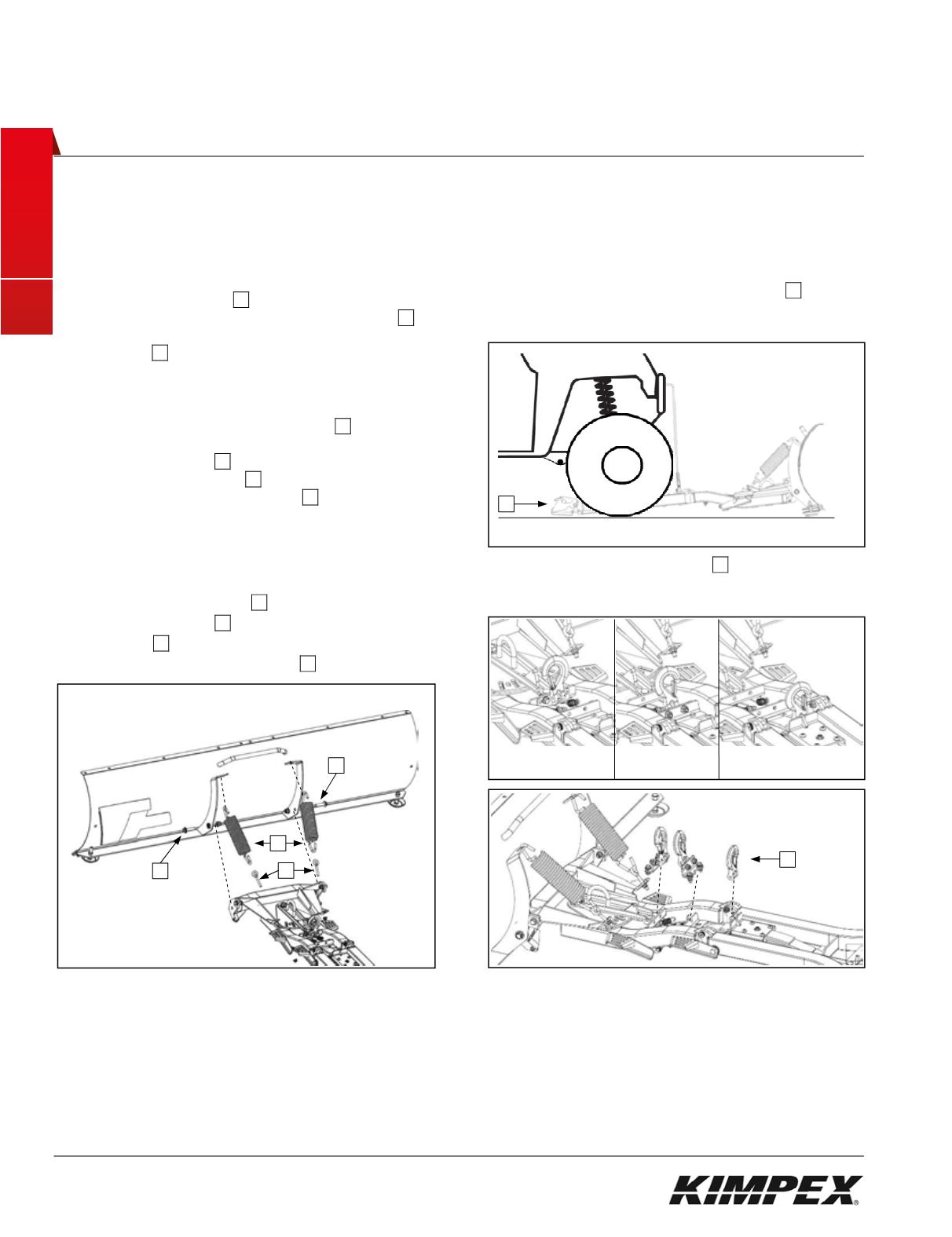

ASSEMBLAGE DE LA PELLE
NOTE :
Certaines pièces de quincaillerie peuvent rester
en surplus. Gardez-les, elles seront utilisées dans
lʼassemblage de la plaque dʼattache.
1) Fixez la pelle au pivot
50
à lʼaide des deux (2)
boulons hex. à épaulement M12-1.75 x 50 mm
10
et de deux (2) écrous à épaulement avec nylon
M12-1.75
18
.
NOTE :
Ne serrez pas à fond afin de permettre à la
pelle de basculer.
2) Insérez les deux (2) ressorts de pelle
36
dans les
trous supérieurs de la pelle et fixez les autres
extrémités au pivot
50
à lʼaide de deux (2) boulons
à oeil M8-50 x 1.25 mm
05
et de deux (2) écrous à
épaulement avec nylon M8-1.25
19
.
NOTE :
La pelle est conçue pour sʼabaisser vers lʼavant
si elle entre en contact avec un objet fixe. Lorsque la
pression sur la pelle est relâchée, celle-ci revient dʼelle-
même à sa position originale. Pour augmenter la
tension des ressorts de pelle
36
, resserrez les écrous à
épaulement avec nylon
19
situés aux extrémités des
boulons à oeil
05
. Pour diminuer la tension, desserrez
les écrous à épaulement avec nylon
19
.
ASSEMBLAGE DU CROCHET
1) Avancez le véhicule au-dessus du châssis en
prenant soin dʼaligner lʼaxe du châssis avec le
véhicule.
2) Engagez manuellement le loquet arrière
47
du
châssis de pelle dans l'adaptateur installé sous le
véhicule.
NOTE :
L'assemblage du crochet
38
peut être installé à
trois endroits sur le châssis de pelle. L'aide d'une autre
personne sera requise.
38
POSITION 1 POSITION 2 POSITION 3
47
05
36
19
19
