INSTRUCTIONS D'ASSEMBLAGE
CHÂSSIS-POUSSOIR POUR PELLE D'UTV « CLICK N GO 2 »
N
O
KIMPEX
374970
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
A-7815035
•
Imprimé au Canada
5

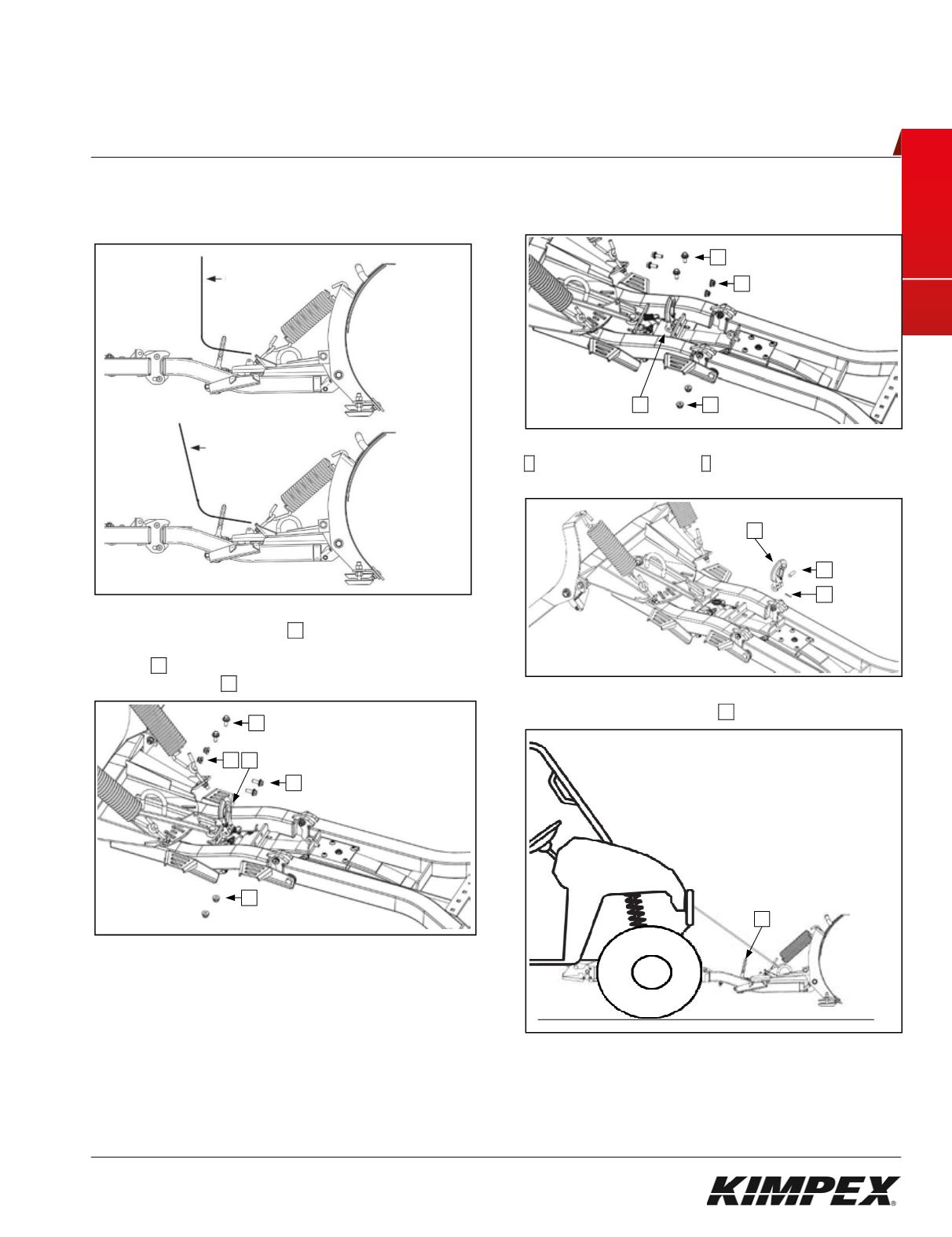

3) Pour choisir la bonne configuration, tendez le câble
du treuil vers le bas et sélectionnez la position qui
permet au câble du treuil d'être le plus à la verticale.
4) Une fois la meilleure position sélectionnée, fixez
l'assemblage du crochet
38
au châssis à l'aide des
quatre (4) boulons hex. à épaulement M8-1.25 x 20
mm
15
et des quatre (4) écrous à épaulement avec
nylon M8-1.25
19
(positions 1 et 2).
Pour la troisième configuration, retirez la goupille fendue
A
et la goupille du crochet
B
et le fixer à l'attache en
utilisant la quincaillerie préalablement retirée.
5) Insérez le crochet du treuil directement dans
l'assemblage du crochet
38
.
Le châssis est maintenant prêt à être utilisé. Vous
n'aurez plus à effectuer ces étapes à moins que le
châssis ne soit installé sur un autre véhicule requérant
une configuration différente.
41
POSITION 3
B
A
38
POSITION 2
15
19
19
38
POSITION 1
15
15
19
19
38
INCORRECT
CORRECT
Câble du treuil
Câble du treuil
