VTT
1
2
3
4
5
6
7

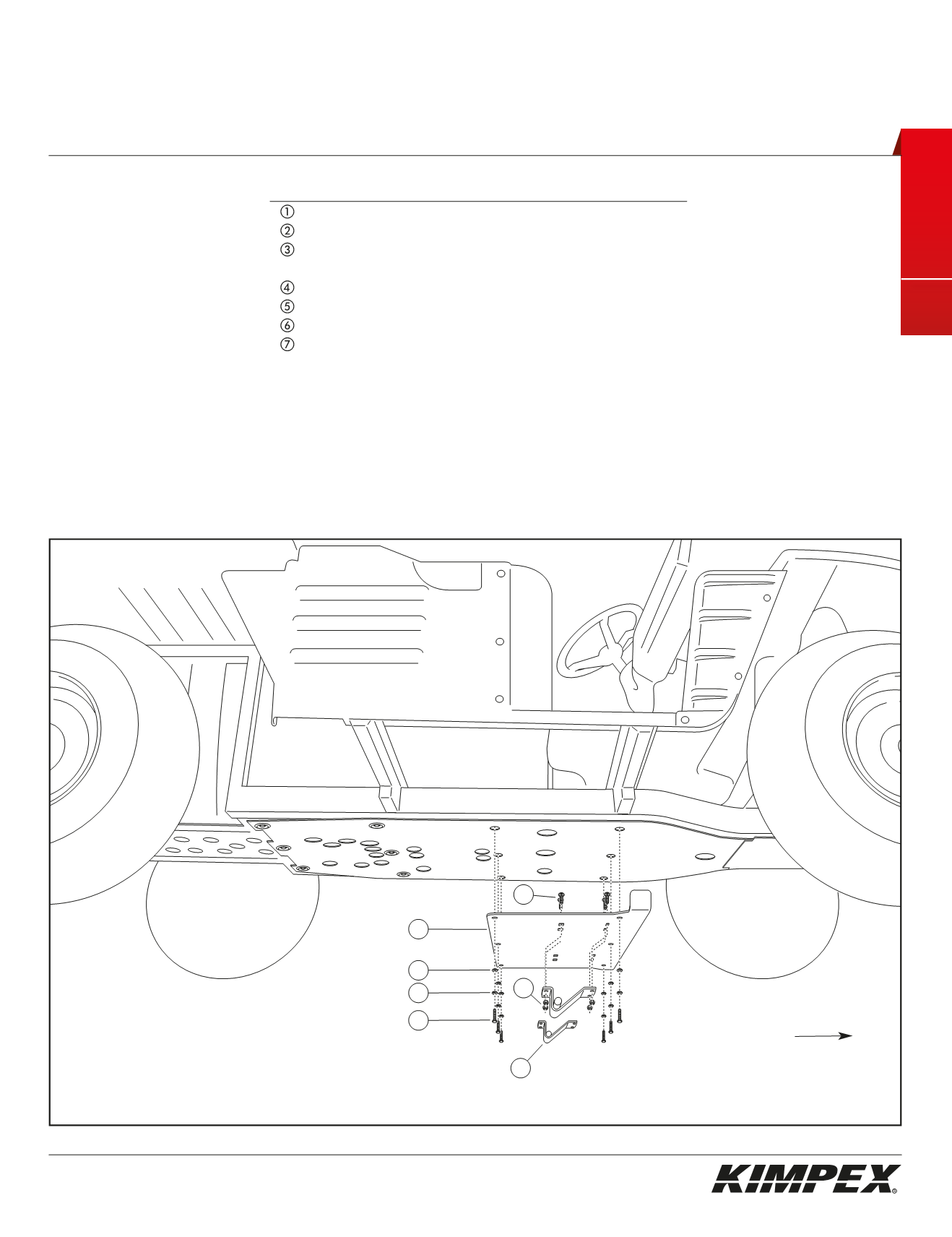

VUE CÔTÉ DROIT
2810047
A-2810047, rév. B
Attache de pelle Click n Go1
073457
et
073479
Polaris Ranger, 2015 et moins récents
INSTRUCTIONS D’ASSEMBLAGE
Ré
N
noitpircseD.f
° d’article
Qté
1)
2)
3)
avant
du véhicule
Retirer les six boulons d’origine retenant la plaque protectrice au châssis tel qu’illustré.
Fixer les
(2)
crochets
à l’adaptateur
à l’aide des
(8)
boulons de carrosserie
5/16” nc X 3/4”
et des
(8)
écrous
autobloquants
5/16” nc
.
Fixer l’adaptateur
au châssis à l’aide des
(6)
boulons hex.
1/4” nc X 1-1/4”
, des
(6)
rondelles freins
1/4” diam.
et
des
(6)
rondelles plates
1/4” diam.
.
Crochet
2810047-1000
2
Adaptateur
2810047-2000
1
Boulon de carrosserie
5/16” nc X 3/4”
S2412-0D012-002 8
Écrou autobloquant 5/16” n
S4186-10500-022 8
Boulon hex. 1/4” nc X 1-1/4”
S1711-00410-052 6
Rondelle plate 1/4” diam.
S4612-00400-002 6
Rondelle frein 1/4” diam.
S4511-00400-002 6
