VTT
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
Imprimé au Canada / Printed in Canada
2810091
A-2810091 Rév. F
ATTACHE DE PELLE
Kimpex
#
073452
Polaris Sportsman 400, 500
INSTRUCTIONS D’ASSEMBLAGE
1
Réf. Description
N° d’article
Qté
a
Adaptateur
2810091-1000
1
b
Boulon hex. 5/16” nc X 1”
S1711-00508-022
2
c
Rondelle plate 5/16” diam.
S4612-00500-002
4
d
Écrou autobloquant 5/16” nc
S4186-10500-022
4
Réf. Description
N° d’article
Qté
e
Boulon hex. 5/16” nc X 2-1/4”
S1711-00518-022
2
f
Manchon 1” D.E. X .531” D.I. X .25”
Q2211-10003
2
g
Boulon hex. 3/8” nc X 1-1/2”
S1711-00612-052
2
h
Écrou autobloquant 3/8” nc
S4186-10600-022
2

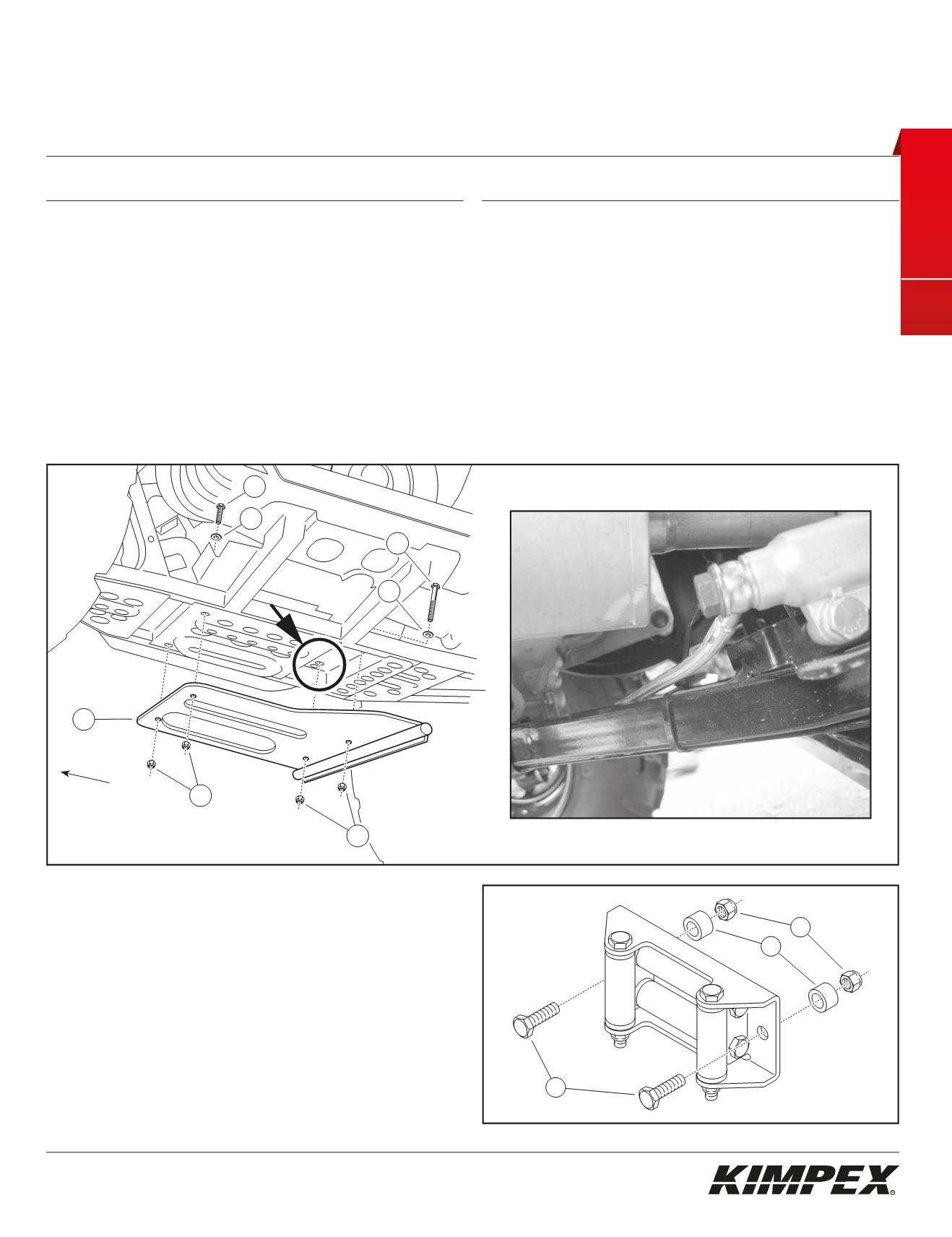

ATTACHE DE PELLE
1)
Fixer la partie avant de l’adaptateur
a
au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 1”
b
, de
(2)
rondelles plates
5/16” diam.
c
et de
(2)
écrous autobloquants
5/16” nc
d
(visser les premiers filets seulement).
Fixer la partie arrière de l’adaptateur
a
au châssis à l’aide de
(2)
boulons hex.
5/16” nc X 2-1/4”
e
, de
(2)
rondelles plates
5/16” diam.
c
et de
(2)
écrous autobloquants
5/16” nc
d
.
NOTE :
Pour faciliter l'installation du boulon arrière droit, il est nécessaire de le passer derrière le maître cylindre.
Resserrer tous les boulons et les écrous.
ESPACEURS DE GUIDE À ROULEAUX POUR UTILISATION
AVEC CHÂSSIS «CLICK’N GO»
1)
Installer les
(2)
manchons
1” D.E. X .531” D.I. X .25”
f
et fixer à
l’aide de
(2)
boulons hex.
3/8” nc X 1-1/2”
g
et de
(2)
écrous
autobloquants
3/8” nc
h
tel qu’illustré.
1
2
3
3
5
4
4
VUE CÔTÉ
GAUCHE
avant du
véhicule
7
6
8
