353 / 371
1/4
VTT
INSTRUCTIONS D’ASSEMBLAGE
CÔTÉS DE PELLE
KIMPEX N
O
373944
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
A-7815044 Imprimé au Canada
1
Réf. Description
Qté
Réf. Description
Qté
01 Boulon de carrosserie M8-1.25 x 25 mm
6
05 Écrou autobloquant à épaulement avec nylon M8-1.25
12
02 Boulon de carrosserie M8-1.25 x 30 mm
4
06 Panneau latéral
2
03 Boulon de carrosserie M8-1.25 x 35 mm
2
07 Équerre de fixation
6
04 Rondelle large dia. int. M8 x dia. ext. 25 mm x 2 mm
d’épaisseur
6

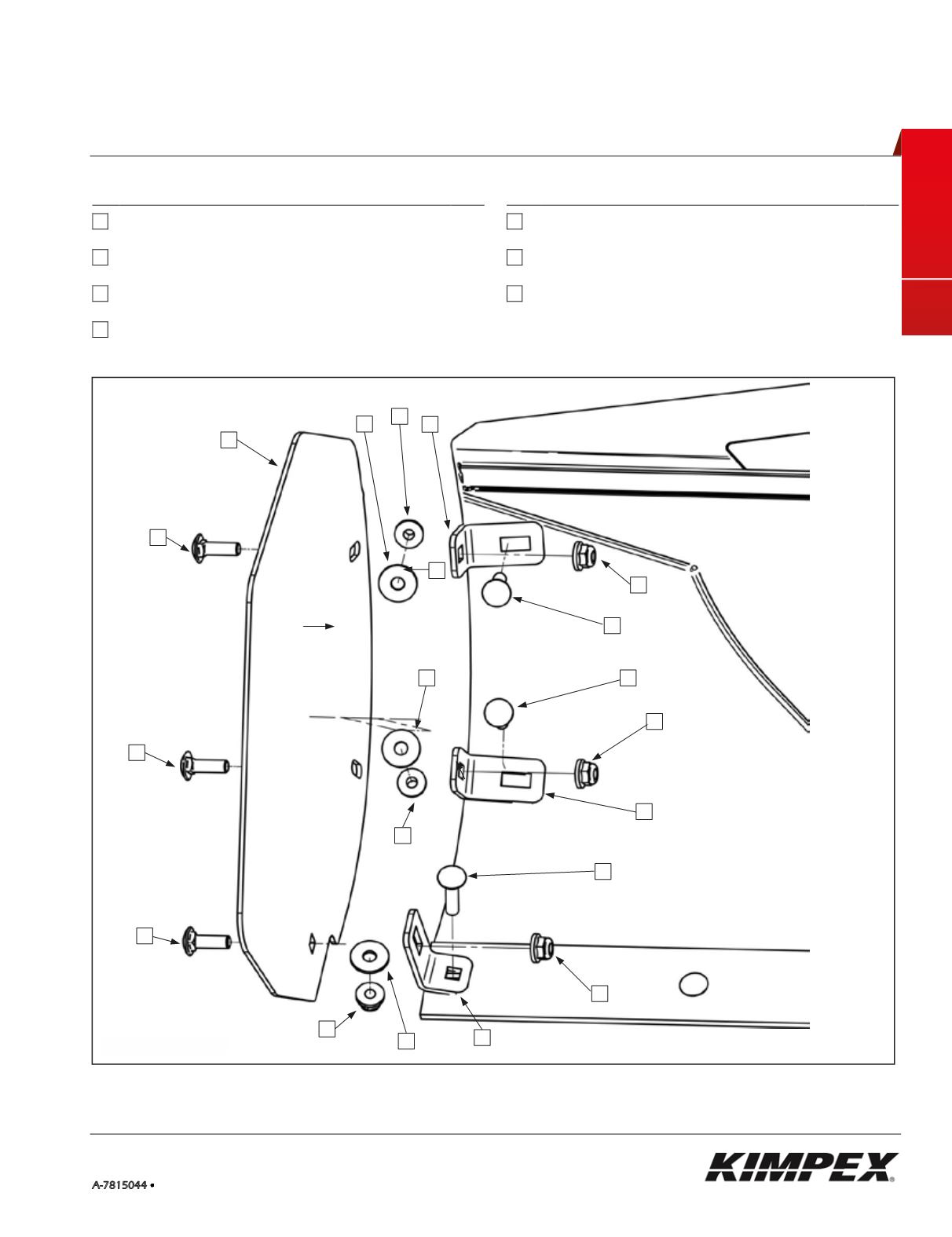

Vue éclatée
07
01
01
01
07
05
05
.2
05
02
03
04
05
04
05
07
05
02
M
06
04
04
