VTT
INSTRUCTIONS D’ASSEMBLAGE
EXTENSION POUR CHÂSSIS « CLICK’N GO 2 »
KIMPEX N
o
374967
Universel
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
7815027
x
A-7815027
x
Imprimé en Chine / Printed in China

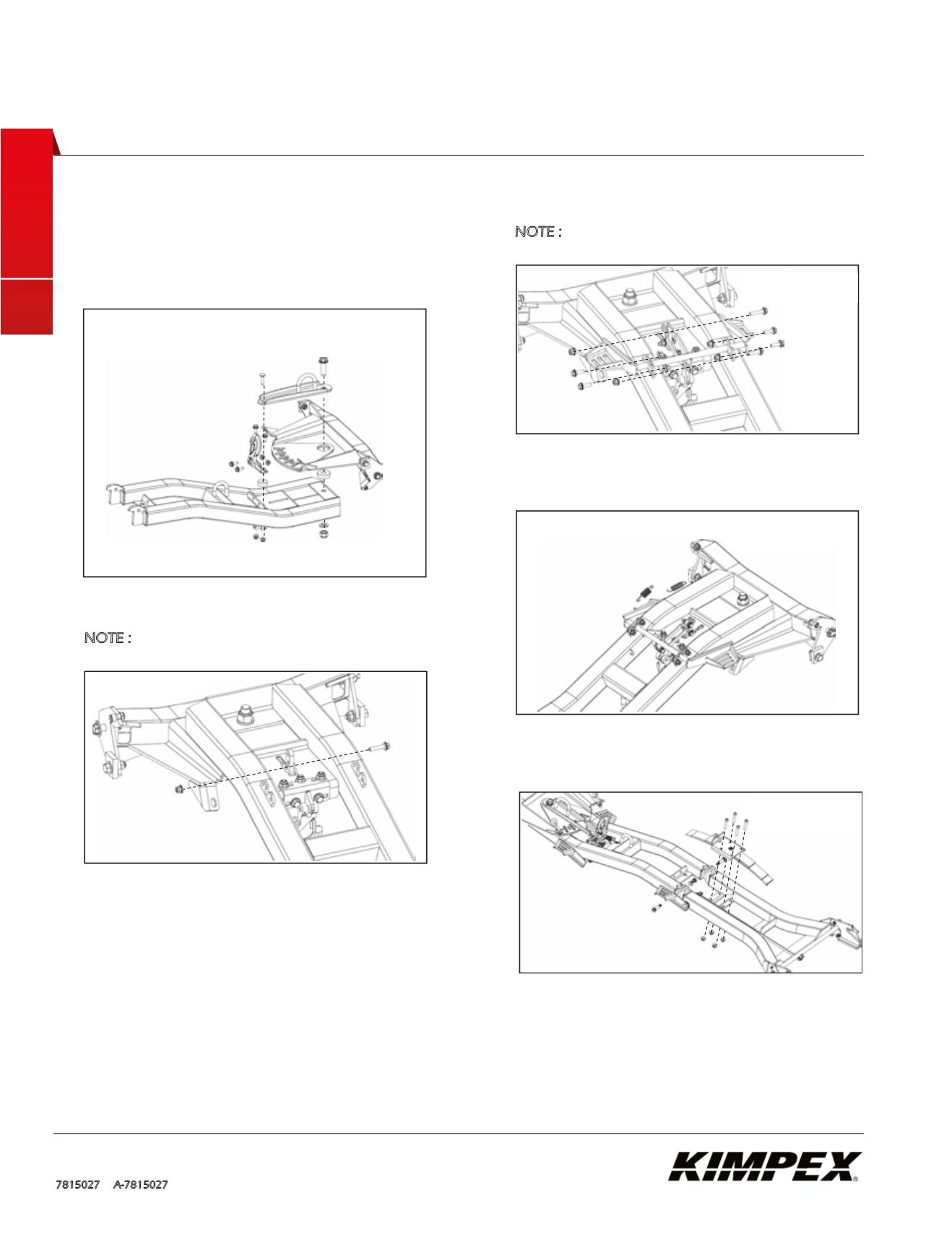

ASSEMBLAGE DE L’EXTENSION DU CHÂSSIS
1)
Positionnez et fixez le crochet sur la nouvelle
extension à la position illustrée.
2)
Positionnez et fixez le pivot et l’anneau de levage
sur la nouvelle extension.
3)
Positionnez et fixez le loquet d’angle sous la
nouvelle extension.
NOTE : Ne pas trop serrer le boulon afin de
permettre au loquet de bouger librement.
4)
Positionnez et fixez la pédale de dégagement du
loquet d’angle à l’aide des plaques de fixation.
5)
Assemblez les tiges de loquet d’angle au loquet
d’angle.
NOTE : Ne pas trop serrer le boulon afin de
permettre aux tiges du loquet de bouger librement.
6)
Installez les deux (2) ressorts.
7)
Vérifiez le bon fonctionnement du mécanisme de
dégagement.
8)
Assemblez l’extension à la section arrière d’origine.
9)
Assemblez les lames de ressort. Appliquez un
couple de serrage de 20 pi-lb (27 N.m).
VUE DU DESSUS
VUE DU DESSUS
VUE DU
DESSOUS
VUE DU DESSOUS
VUE DU
DESSUS
