INSTRUCTIONS D’ASSEMBLAGE
EXTENSION POUR CHÂSSIS « CLICK’N GO 2 »
KIMPEX N
o
374967
Universel
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
7815027
x
A-7815027
x
Imprimé en Chine / Printed in China
IMPORTANT : Prenez soin de bien identifier les
pièces et leur position à chaque étape du
démontage.

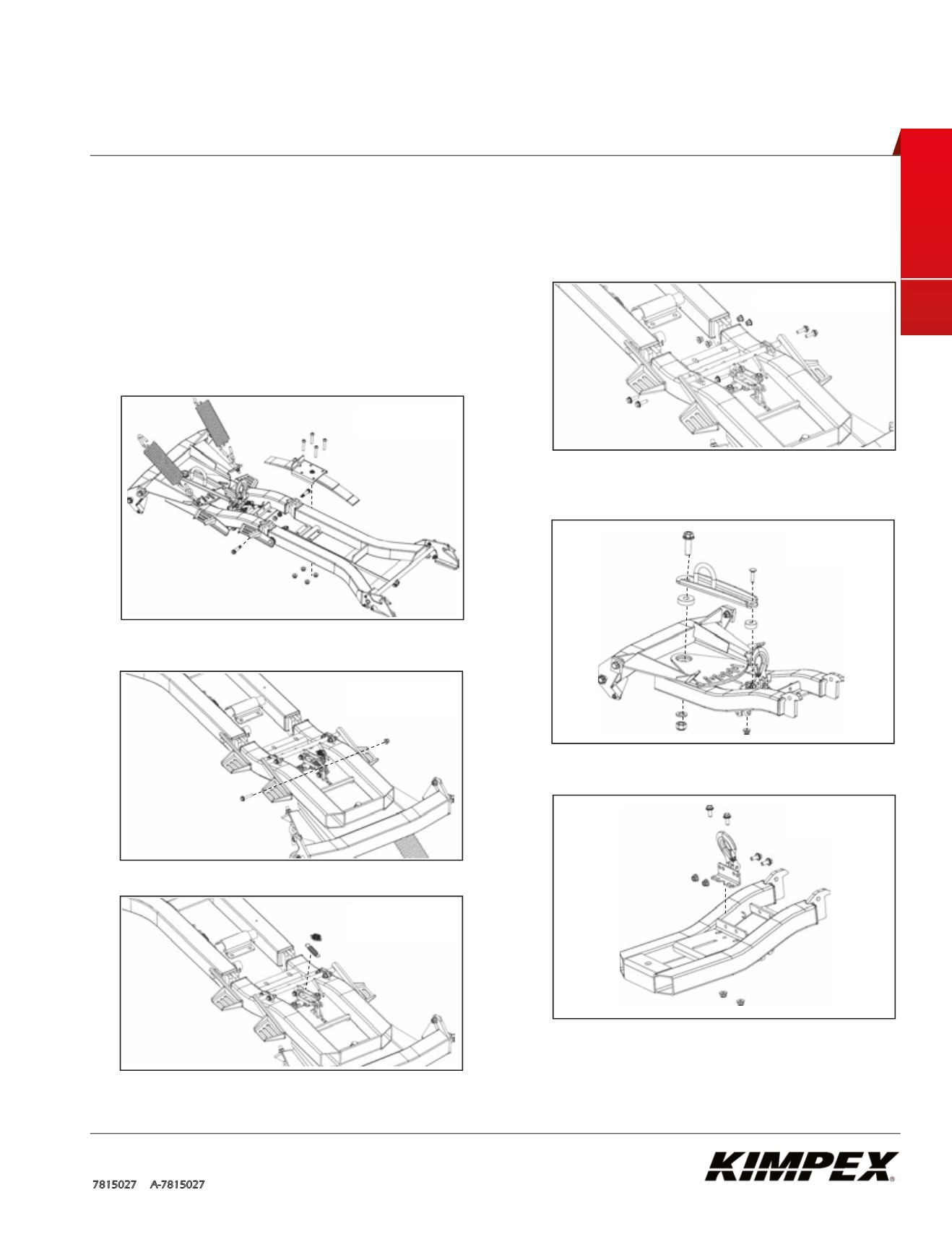

DÉMONTAGE DU CHÂSSIS
1)
Retirez les quatre (4) vis mécaniques retenant les
lames de ressort.
2)
Retirez les deux (2) vis mécaniques retenant la
section avant à la section arrière du châssis.
3)
Retirez le boulon hex. retenant les tiges du loquet
d’angle au loquet d’angle.
4)
Retirez les deux (2) ressorts.
5)
Retirez les quatre (4) boulons hex. retenant les
plaques de fixation de la pédale de dégagement du
loquet d’angle. Retirez la pédale.
6)
Retirez le boulon hex. retenant le loquet d’angle au
châssis. Retirez le loquet d’angle.
7)
Retirez le boulon, l’espaceur, la rondelle et l’écrou
ainsi que le boulon de carrosserie, l’espaceur et
l’écrou retenant l’anneau de levage et le pivot.
8)
Retirez les quatre (4) boulons hex. retenant le
crochet de positionnement. Retirez le crochet.
VUE DU
DESSUS
VUE DU
DESSOUS
VUE DU
DESSOUS
VUE DU DESSOUS
VUE DU
DESSUS
VUE DU
DESSUS
