INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374473
Polaris – Ranger XP 900
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810515
A-2810515
Imprimé au Canada
2

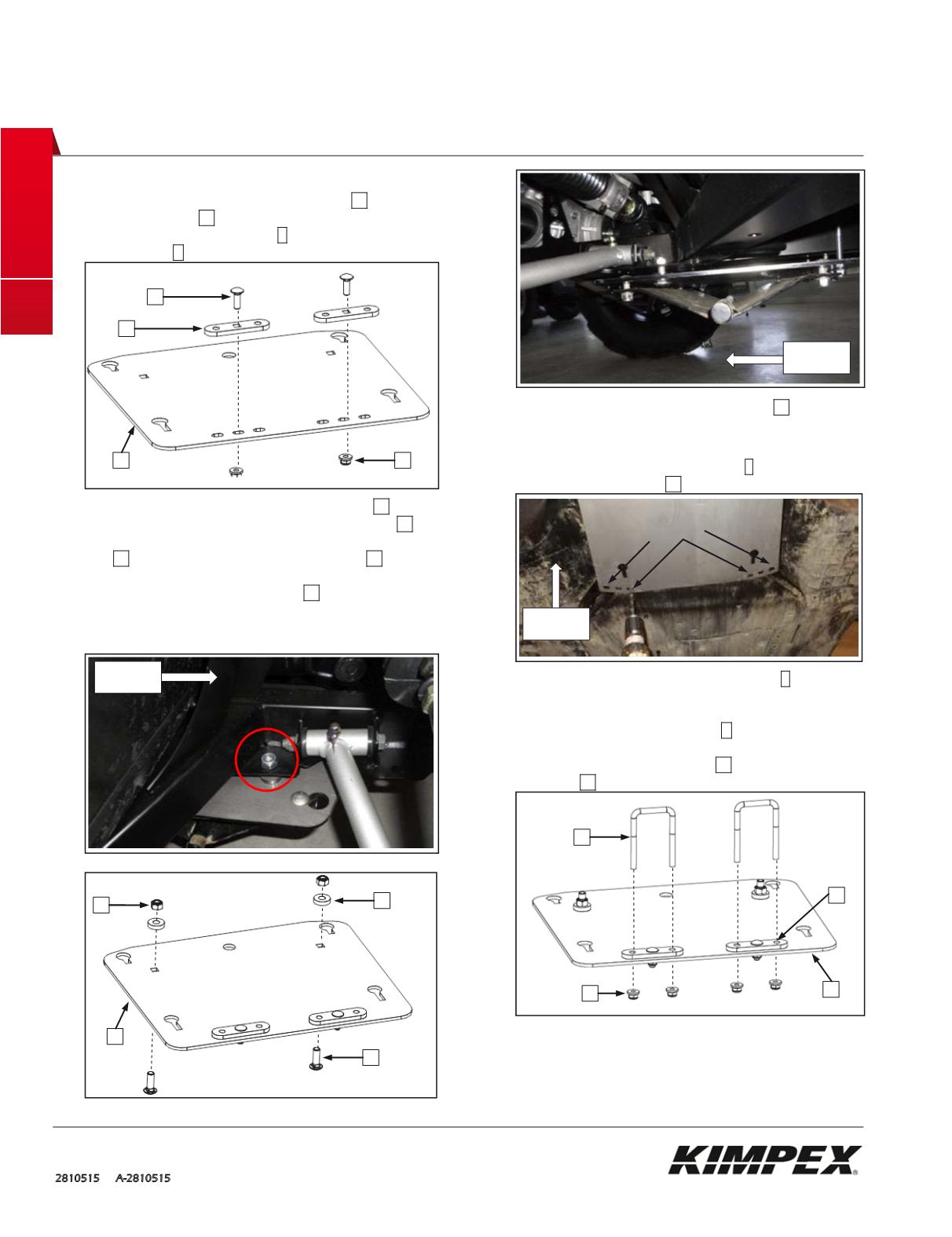

Procédure d’installation de l’attache de pelle
1)
Assemblez les deux (2) supports arrières
02
à la
plaque d’attache
01
avec deux (2) boulons de
carrosserie M8-1.25 x 25 mm
C
et deux (2) écrous
hex. M8-1.25
D
. Serrez les premiers filets seulement.
2)
Assemblez le devant de la plaque d’attache
01
sur le
châssis du véhicule avec les deux (2) espaceurs
03
,
les deux (2) boulons de carrosserie M10-1.5 x 30
mm
04
et les deux (2) écrous hex. M10-1.5
05
.
Servez-vous des trous déjà présents dans le châssis.
Le devant de la plaque d’attache
01
doit être aligné
avec l’arrière des bras de suspension avant du
véhicule. Serrez seulement à la main pour le
moment.
3)
Centrez l’arrière de la plaque d’attache
01
avec le
châssis du véhicule à l’aide d’une règle.
4)
Percez quatre (4) trous dans la plaque de protection
du véhicule avec la mèche fournie
F
en vous servant
de la plaque d’attache
01
comme guide.
5)
Insérez les deux (2) boulons en U carrés
B
entre le
châssis et le plancher du véhicule, passez-les dans
les trous percés à l’étape précédente et fixez-les avec
quatre (4) écrous hex. M8-1.25
D
. Les boulons en U
doivent relier le châssis et la plaque de protection
du véhicule, le support arrière
02
et la plaque
d’attache
01
.
B
D
02
01
Avant du
véhicule
Avant du
véhicule
03
04
05
