VTT
INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374480
Polaris – Ranger, série intermédiaire
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810517
A-2810517 rev. A
Imprimé au Canada
3
9)

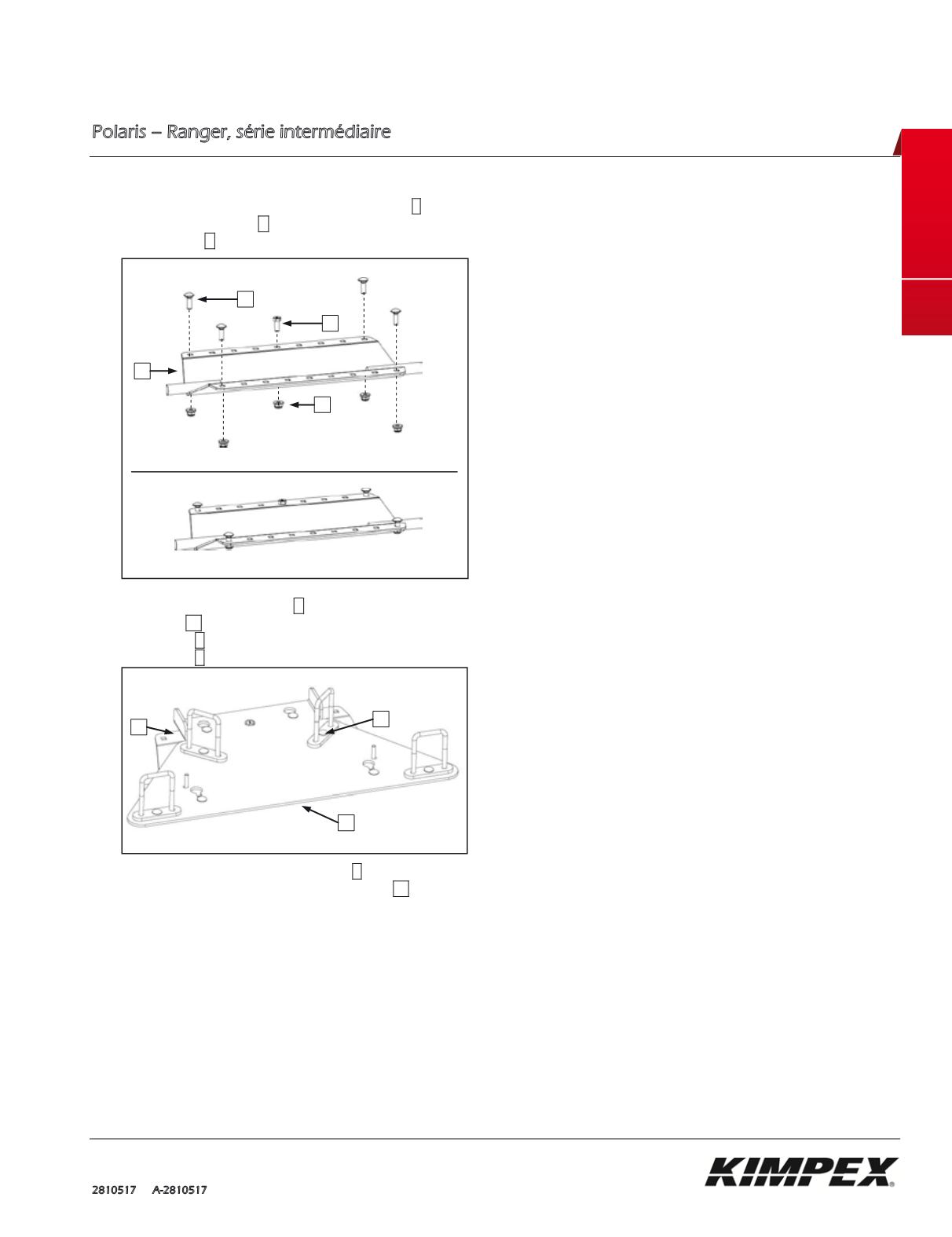

Assemblez le boulon hex. M8-1.25 x 20 mm
E
et
l’écrou hex. M8-1.25
D
à l’avant au centre de la
plaque en V
A
. Serrez ce boulon à l’aide d’un outil.
10)
Assemblez la plaque en V
A
sur la plaque
d’attache
01
en alignant d’abord les boulons de
carrosserie
C
arrière, puis les boulons de
carrosserie
C
avant.
11)
Une fois les boulons de carrosserie
C
glissés au fond
des trous oblongs de la plaque d’attache
01
, serrez-
les bien à l’aide d’un outil approprié.
Position de l’assemblage du crochet du
châssis-poussoir
Installez l’assemblage du crochet du châssis-poussoir
dans la position 3. Référez-vous aux instructions du
châssis-poussoir pour obtenir la procédure
d’assemblage. Il se peut que la position doive être
changée pour s’ajuster au treuil installé sur le véhicule.
01
C
A
E
D
C
A
