INSTRUCTIONS D’ASSEMBLAGE
ATTACHE DE PELLE « CLICK N GO 2 »
KIMPEX N
o
374472
Polaris – RZR, série intermédiaire
KIMPEX INC.
/ 5355, rue St-Roch / Drummondville (Québec) Canada / J2B 6V4
KIMPEX USA
/ 100 Walnut Street / Champlain, New York / 12919
2810520
A-2810520
Imprimé au Canada
3
5)

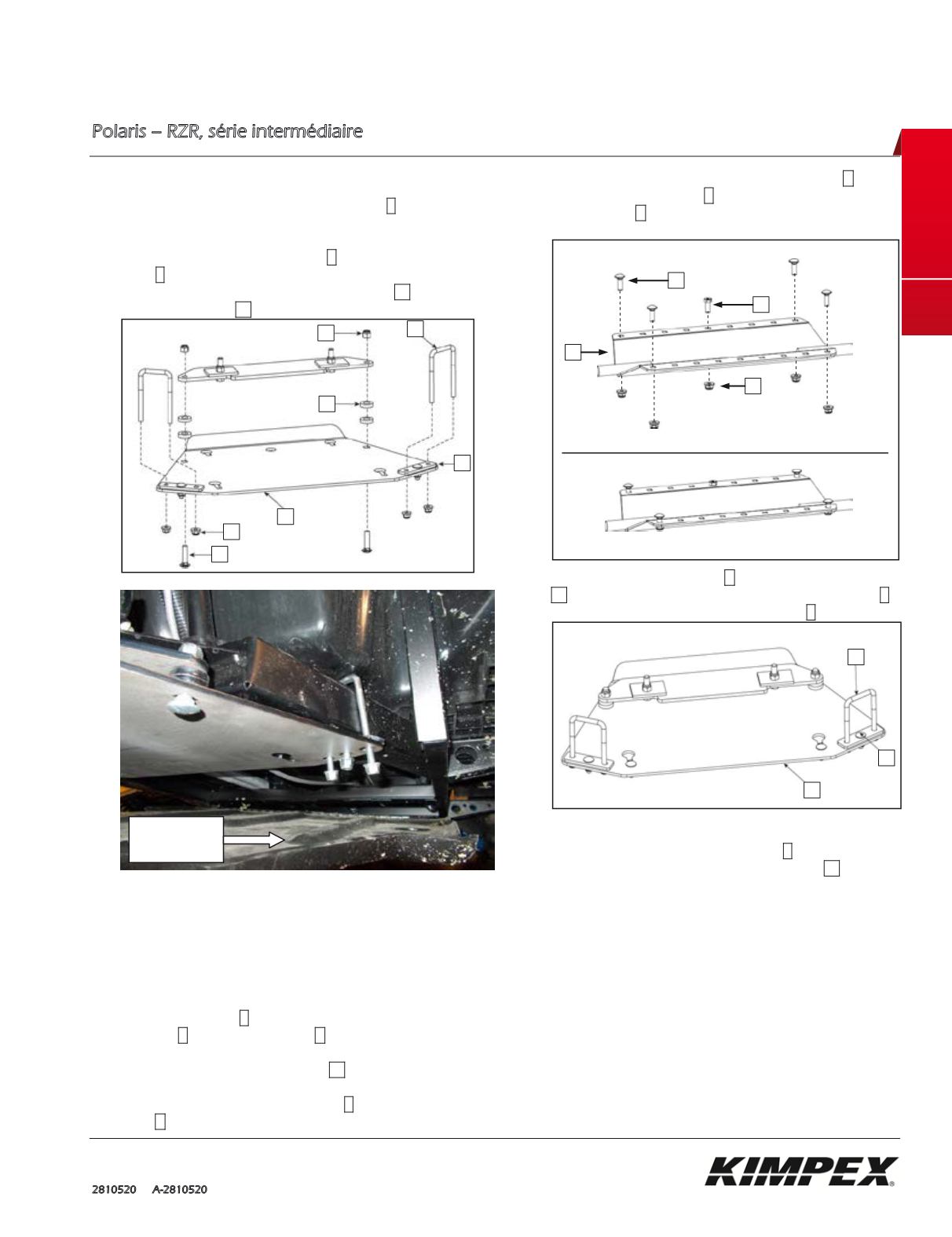

Insérez les deux (2) boulons en U carrés
E
entre le
châssis et le plancher du véhicule, passez-les dans
les trous percés à l’étape précédente et fixez-les avec
quatre (4) écrous hex. M8-1.25
C
. Chaque boulon
en U
E
doit relier le châssis et la plaque de
protection du véhicule, le support arrière
03
et la
plaque d’attache
01
.
6)
Serrez tous les boulons et écrous assemblés jusqu’à
maintenant à l’aide d’un outil approprié.
Assemblage de la plaque en V sur la plaque
d’attache
7)
Assemblez quatre (4) boulons de carrosserie
M8-1.25 x 25 mm
B
et quatre (4) écrous hex.
M8-1.25
C
sur la plaque en V
A
dans les trous
correspondant à la largeur des quatre (4) trous
oblongs de la plaque d’attache
01
. Vissez seulement
les premiers filets de façon à laisser un espace entre
la tête des boulons de carrosserie
B
et la plaque
en V
A
.
8)
Assemblez le boulon hex. M8-1.25 x 20 mm
D
et un
(1) écrou hex. M8-1.25
C
à l’avant, au centre de la
plaque en V
A
. Serrez ce boulon à l’aide d’un outil
approprié.
9)
Assemblez la plaque en V
A
sur la plaque d’attache
01
en alignant d’abord les boulons de carrosserie
B
arrière, puis les boulons de carrosserie
B
avant.
10)
Une fois les boulons de carrosserie
B
glissés au fond
des trous oblongs de la plaque d’attache
01
,
serrez-les bien à l’aide d’un outil approprié.
Position de l’assemblage du crochet du
châssis-poussoir
Installez l’assemblage du crochet du châssis-poussoir
dans la position 3. Référez-vous aux instructions du
châssis-poussoir pour obtenir la procédure
d’assemblage. Il se peut que la position doive être
changée pour s’ajuster au treuil installé sur le véhicule.
01
E
B
D
C
B
A
05
01
03
E
08
C
06
Avant du
véhicule
VTT
